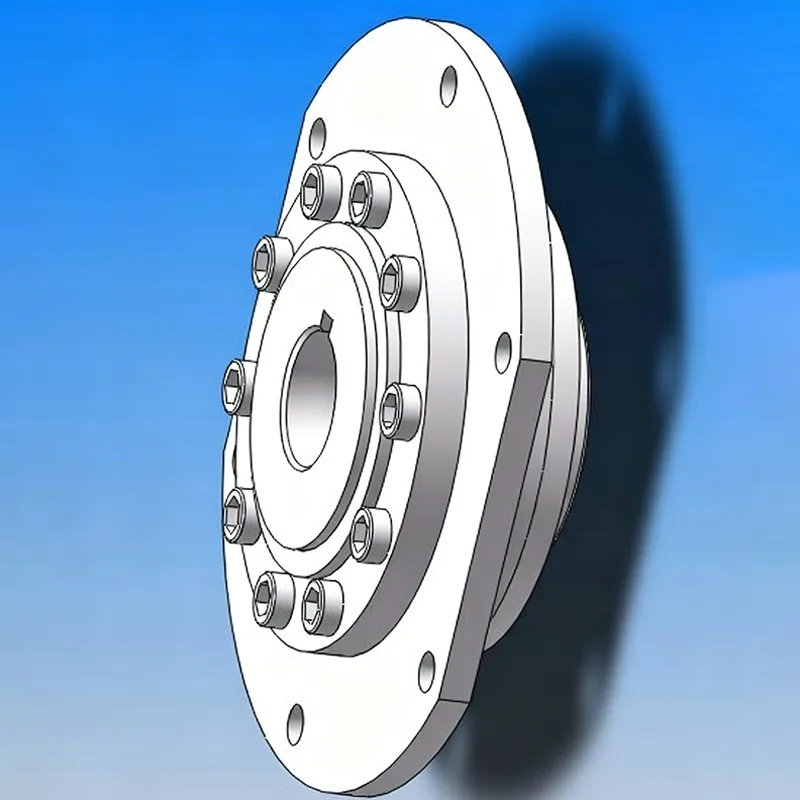

اقتران الأسطوانة الكروية من نوع WJA

إن قارنة التوصيل الأسطوانية الكروية من النوع WJA عبارة عن مكون اتصال ناقل حركة مطور مصمم خصيصًا لظروف العمل الشاقة والأحمال الثقيلة. بالاعتماد على هيكل نقل أسطواني كروي ناضج وطريقة توصيل بفتحة عمود أسطواني متعددة الاستخدامات، فإنه يحقق التوازن بين سهولة التركيب واستقرار التشغيل.

على عكس مكونات النقل العادية، فهو يمتلك تعويض الإزاحة متعدد الأبعاد، وقدرة تحمل عالية القوة، وقدرة قوية على التكيف البيئي. من خلال التشكيل المتكامل والمعالجة الدقيقة، فإنه يعزز الأداء الهيكلي ويمكنه التعامل بشكل فعال مع ظروف العمل المعقدة والقاسية بالإضافة إلى أوضاع التشغيل عالية التردد لفترة طويلة. إنه المكون الأساسي المفضل لنقل الطاقة في مختلف المعدات الصناعية الثقيلة.

مزايا العملية

1. قالب متكامل بمواد عالية القوة

باستخدام مواد خام سبائك عالية القوة وعالية الجودة، يتم تشكيل المنتج من خلال عملية تزوير كاملة. الهيكل العام لا يحتوي على فجوات مشتركة، وقوته الأساسية وصلابته الهيكلية تتجاوز بكثير تلك المنتجات الملحومة العادية. وهذا يضمن تجنب المشاكل مثل التشوه والكسر الناتج عن الحمل الثقيل منذ البداية.

2. التصنيع باستخدام الحاسب الآلي الدقيق

تتم معالجة الآلة بأكملها باستخدام الآلات الدقيقة CNC. يمكن التحكم في أخطاء الأبعاد للمكونات الرئيسية، ويكون انحراف المحورية صغيرًا، مما يضمن دقة تجميع المكونات ويمنع خلوص التجميع الزائد من التسبب في الارتعاش المستمر وتخفيف الأخطاء.

3. المعالجة الحرارية الشاملة لتقوية العلاج

تخضع قارنة التوصيل الأسطوانية الكروية من نوع WJA إلى تحسين شامل لعملية المعالجة الحرارية. يؤدي هذا في نفس الوقت إلى تعزيز الصلابة الشاملة والمتانة الهيكلية للمنتج، مما يحقق التوازن بين الصلابة والمتانة. يمكنه تحمل تأثيرات الأحمال الثقيلة وتجنب أضرار التعب الناتجة عن الأحمال المتناوبة على المدى الطويل.

4. عملية الطحن الدقيقة للأسطح الملامسة للأسطوانة

تتميز بكرات النقل الأساسية بأن أسطح التلامس الخاصة بها مطحونة جيدًا. تتميز أسطح التلامس المتزاوجة بأنها ناعمة ومسطحة، مما يضمن تشابكًا سلسًا وخاليًا من العوائق أثناء التشغيل دون أي تشويش أو تآكل ملتصق، مما يقلل بشكل كبير من فقدان ناقل الحركة.

5. عروض مراقبة الجودة الصارمة المتعددة

يتم تنفيذ مستويات متعددة من معايير فحص الجودة، مع التحكم الصارم في المعلمات الأساسية مثل دقة الحجم والمحورية والتخليص. يتحكم هذا في الجودة من المصدر ويضمن إمكانية تشغيل المنتج بشكل مستمر دون ارتخاء أو فشل أو أداء غير مستقر على مدى فترة طويلة.

القدرة على التكيف مع ظروف التشغيل

- مقاومة الطقس على نطاق واسع لدرجات الحرارة: تتميز أداة التوصيل الكروية من نوع WJA بقدرة تحمل ممتازة لدرجات الحرارة العالية والمنخفضة، وقادرة على التكيف مع الظروف الجوية القاسية مثل التعرض الخارجي لأشعة الشمس والبرد الشديد والرطوبة، ولا تتأثر بتغيرات درجات الحرارة العادية، والحفاظ على تشغيل مستقر في جميع الفصول.

- مقاومة التآكل في البيئات المعقدة: مع هيكل مانع للتسرب معزز، يمكن أن يمنع بشكل فعال تآكل الغبار والزيت والرطوبة من الخارج، مما يوفر حماية شاملة لهيكل نقل الأسطوانة الداخلي، مناسب لورش الإنتاج القاسية المتربة والدهنية والرطبة.

- القدرة على التكيف مع أوضاع التشغيل عالية الكثافة: يمكنها التكيف تمامًا مع أوضاع التشغيل عالية الكثافة مثل التشغيل المستمر على مدار 24 ساعة، والتوقف المتكرر للتشغيل، والحركة الترددية للمعدات، مع خرج طاقة مستمر ومستقر، دون توهين الطاقة أو فشل الإرسال.

- تطبيق عالمي للخدمة الشاقة: مناسب لمختلف المعدات الصناعية الثقيلة مثل الرافعات والآلات المعدنية وآلات التعدين، ويمكنه التعامل بثبات مع مختلف ظروف الخدمة الشاقة القاسية وهو مكون دعم موثوق به لأنظمة النقل للخدمة الشاقة.

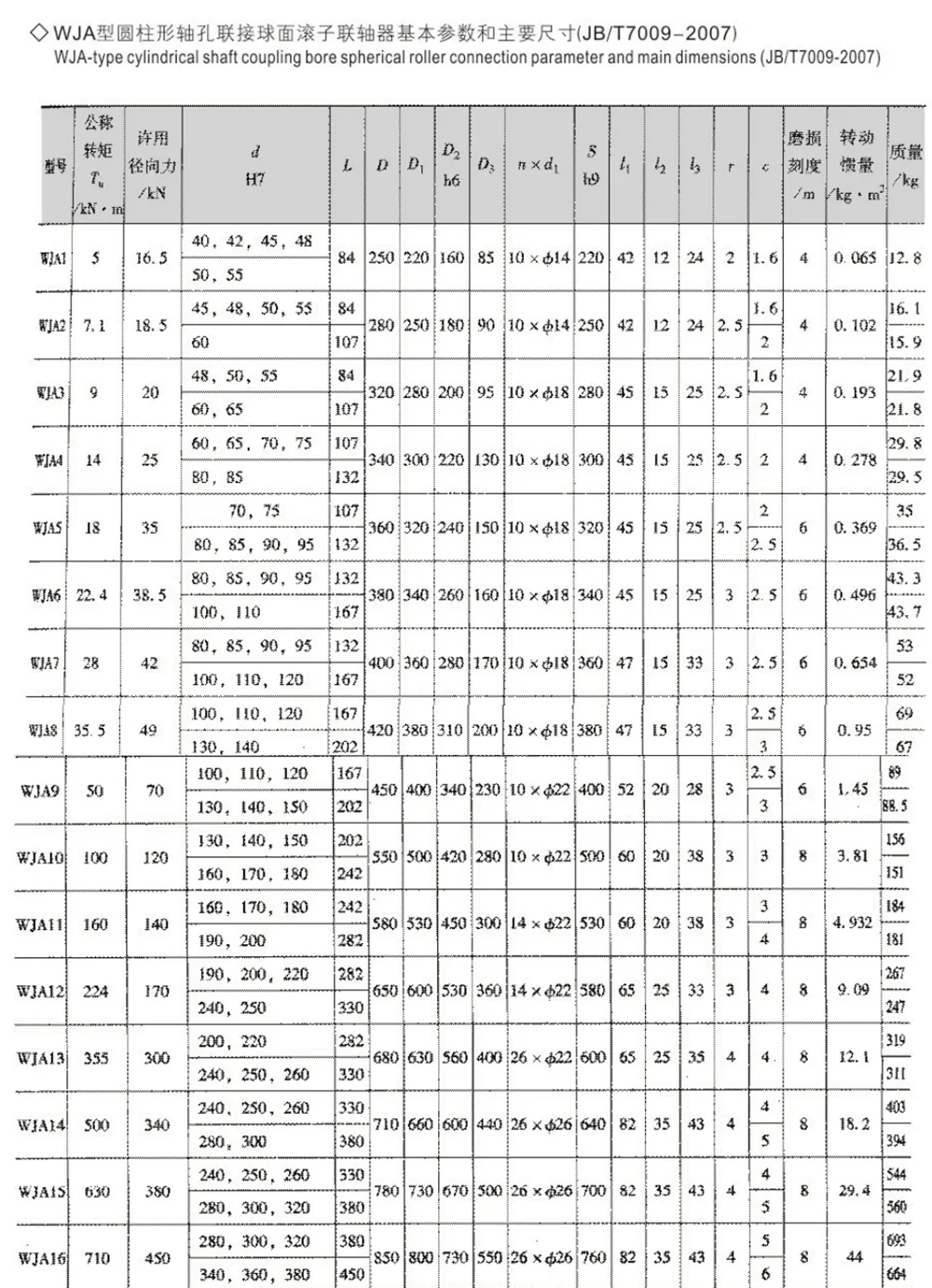

ملاحظة: 1. يتم حساب عزم القصور الذاتي والكتلة وفقًا لأدنى قطر لفتحة العمود تقريبًا.

2. استخدم قطر فتحة العمود ودرجة Si L خارج نطاق نوع المفتاح المدرج أو أي نوع آخر من المفاتيح، بالتشاور مع الشركة المصنعة.

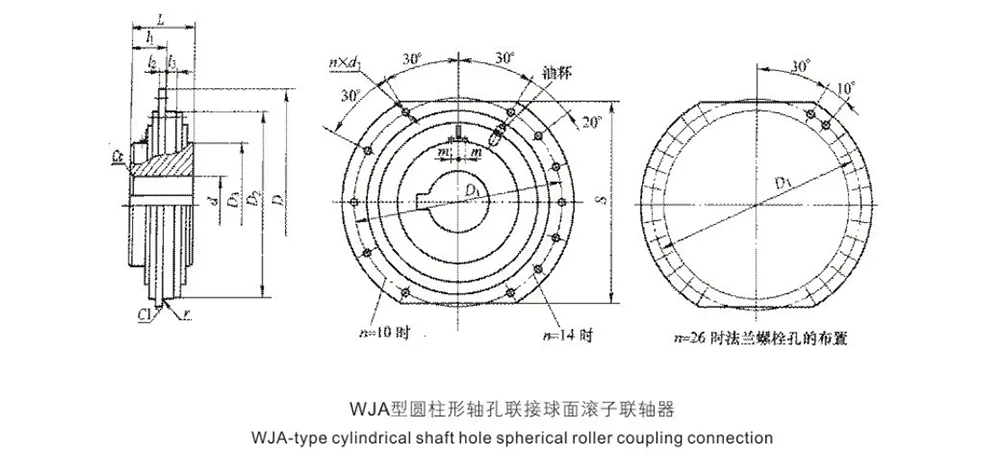

يجب أن تتوافق فتحة العمود وشكل التوصيل وأبعاد أداة التوصيل من النوع WJA مع فتحة العمود من النوع J1 ومجرى المفتاح من النوع A أو النوع B المحدد في GB/T 3852-1997، ويجب ألا تتجاوز خشونة السطح Ra لفتحة العمود 3.2 ميكرومتر.

Deburr اقتران قبل التثبيت. أثناء التجميع، ضع شحم التشحيم على تجاويف الأسطوانة.

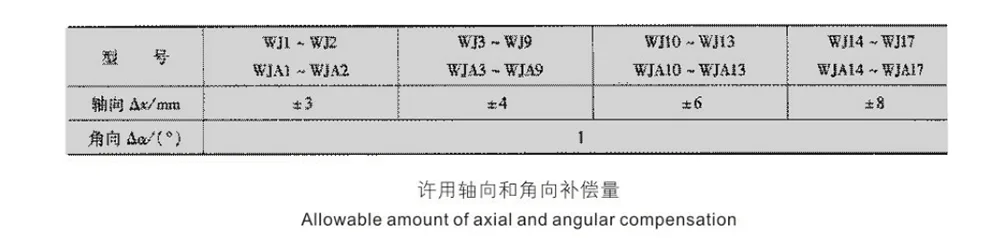

بعد التجميع، يجب أن يكون كل نصف قارنة قادراً على الدوران بحرية والتحرك محورياً بقيمة Δx المحددة في الجدول 4-107.

التعليمات

س 1: ما هي المزايا الأساسية لقارنة التوصيل الأسطوانية الكروية من النوع WJA؟

A1: تستخدم قارنة التوصيل الأسطوانية الكروية من النوع WJA فتحات عمود أسطوانية للتوصيل، وتتميز بتعدد الاستخدامات ومحاذاة التجميع البسيطة. كما أنها تحتفظ بقدرة تعويض الإزاحة متعددة الأبعاد لأداة التوصيل الأسطوانية الكروية، مما يوازن بين سهولة التركيب واستقرار ناقل الحركة. لقد تم تصميمه خصيصًا للتكيف مع علب التروس والطبول وآليات نقل المحركات لمختلف المعدات الثقيلة.

Q2: هل يمكن استخدامه لفترة طويلة في البيئات الخارجية المتربة والزيتية والرطبة؟

ج2: تم تجهيز المنتج بهيكل مانع للتسرب معزز، والذي يمكن أن يمنع بشكل فعال الغبار والزيت وبخار الماء من الدخول إلى الهيكل الداخلي. وفي الوقت نفسه، تتمتع بمقاومة ممتازة للتغيرات في درجات الحرارة في كل من درجات الحرارة العالية والمنخفضة، ويمكن تكييفها مع ظروف العمل المعقدة والقاسية مثل المناطق المفتوحة في الهواء الطلق، وورش العمل المتربة والزيتية، وما إلى ذلك، للتشغيل على المدى الطويل.

س 3: هل يمكن أن يكون هذا المنتج مناسبًا للمعدات الثقيلة التي تبدأ وتتوقف بشكل متكرر وتعمل بشكل مستمر لمدة 24 ساعة؟

A3: لقد خضع المنتج للمعالجة الحرارية الشاملة لتعزيز قوته ولديه مقاومة ممتازة للتعب. يمكنها تحمل تأثير عمليات التشغيل والتوقف المتكررة بالإضافة إلى التشغيل المستمر بالحمل الكامل على المدى الطويل. خرج الطاقة مستقر، ومعدل الفشل منخفض، وهو مناسب لأنماط التشغيل الصناعية عالية الكثافة.

- س 4: كيف تستفيد ميزة تكنولوجيا المعالجة للمنتج من نوع WJA من تشغيل المعدات؟

A4: يضمن التطريق المتكامل + المعالجة الدقيقة باستخدام الحاسب الآلي دقة الماكينة بشكل عام، مع وجود خطأ محوري صغير وعدم وجود ارتعاش أثناء التشغيل؛ معالجة الطحن الدقيقة لسطح ملامسة الأسطوانة تجعل الشبكة أكثر سلاسة، وتقليل فقدان ناقل الحركة، ومن غير المرجح أن تتفكك أو تفشل على مدى فترة طويلة من التشغيل، مما يقلل بشكل كبير من تكاليف الصيانة.
