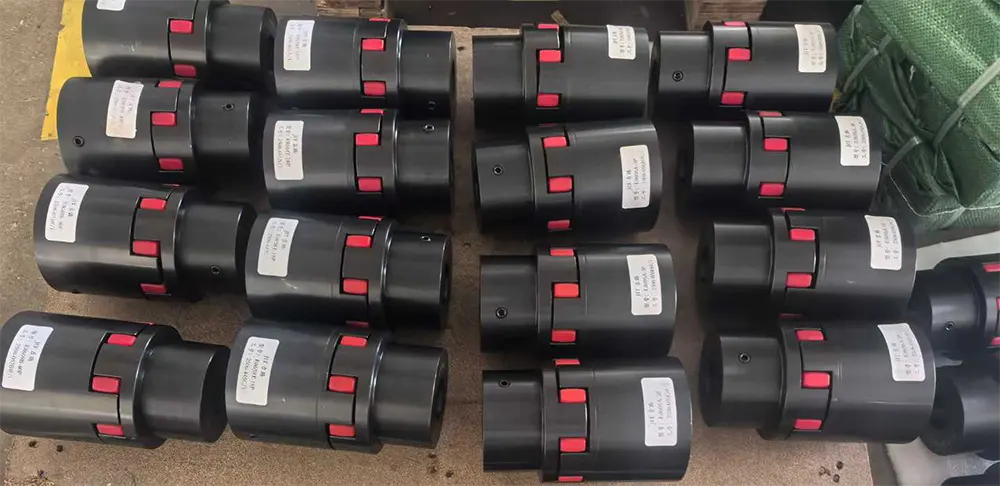

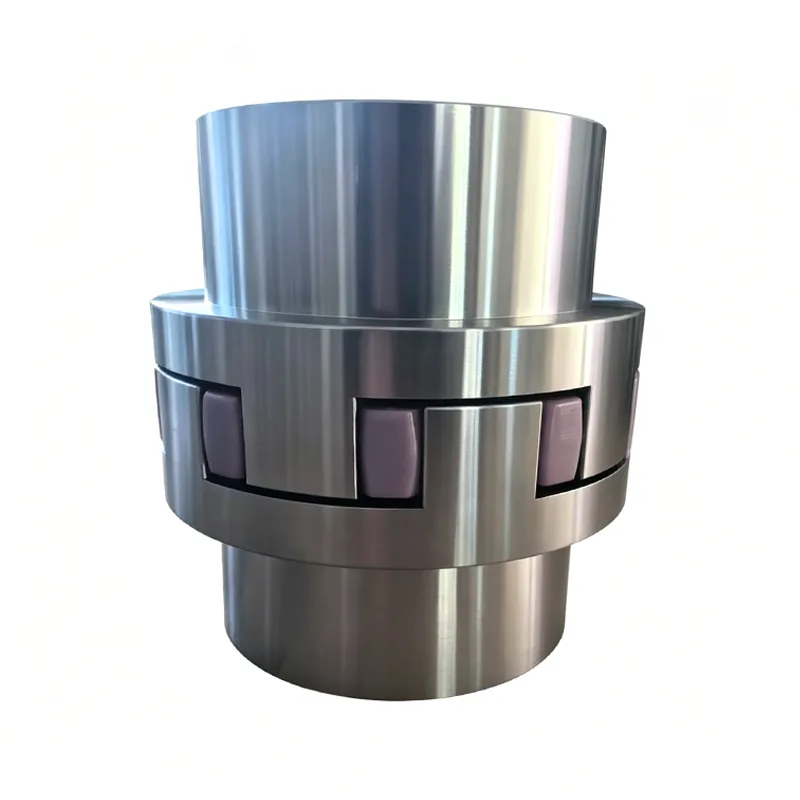

اقتران مرن من النوع النجمي

إن أداة التوصيل المرنة من النوع النجمي عبارة عن أداة توصيل عازلة مرنة من النوع المخلبي تستخدم على نطاق واسع في مجال النقل الميكانيكي الصناعي. على عكس مكونات النقل الصلبة، فإنه يركز على التخزين المؤقت المرن، وتقليل الضوضاء وامتصاص الاهتزاز، ويعمل كوظيفة أساسية لمعدات الحماية.

من خلال الاستفادة من مزايا الأجسام المرنة ذات الصلابة المتعددة كخيارات، وأغطية المواد المختلفة، وطرق التثبيت والقفل المتنوعة، يمكن تكييفها مع ظروف العمل العادية، وتأثيرات الأحمال الخفيفة، والبيئات المتربة والرطبة، ويمكن أن تحل محل وصلات سلسلة ROTEX المستوردة تمامًا. وهو متوافق مع الغالبية العظمى من الآلات العامة والهندسة والمعدات المعدنية والكيميائية، ويتميز بتنوع قوي للغاية وقدرة على التكيف.

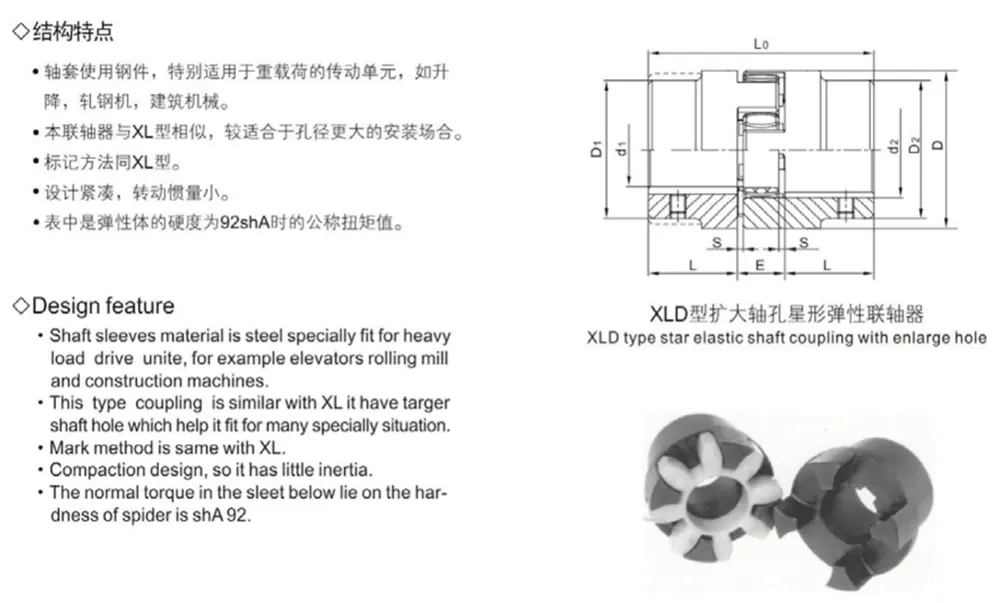

التركيب الهيكلي وميزات التصميم

تتبنى أداة التوصيل المرنة من النوع النجمي تصميم هيكل مخلب منحني على الطراز الأوروبي. التركيبة الشاملة معقولة علميًا، مع ثبات هيكلي قوي، ومناسبة للتشغيل المستمر على المدى الطويل.

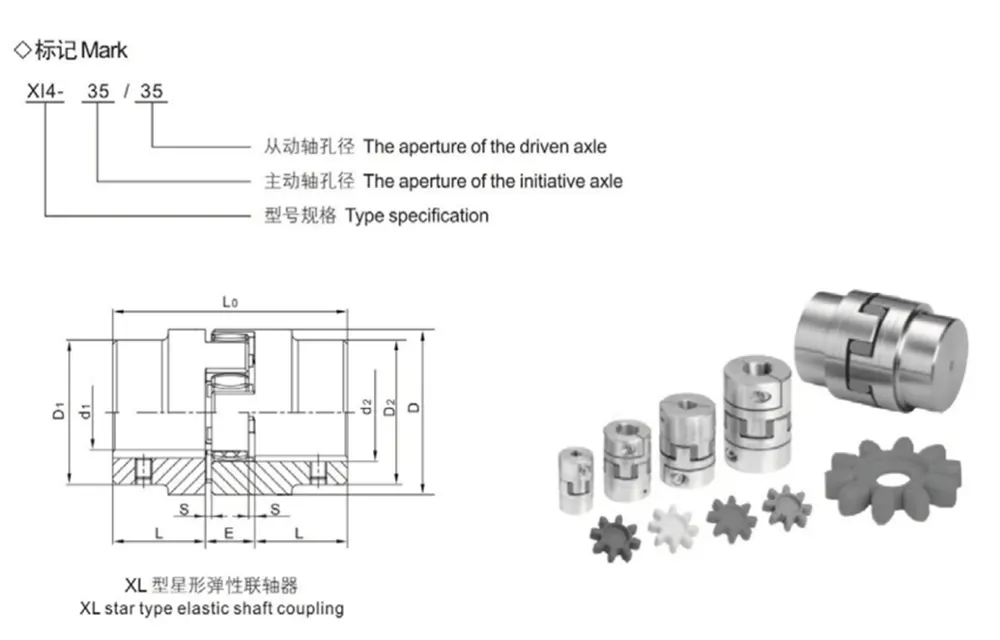

1. هيكل التجميع الشامل

يتكون المنتج من وحدتي اقتران نصفيتين ووسادة عازلة مرنة على شكل نجمة متوسطة. لا توجد ملحقات زائدة عن الحاجة أو معقدة. لا يتطلب تفكيك الملحقات وصيانتها واستبدالها أدوات احترافية. الصيانة اليومية بسيطة ومريحة.

2. تصميم مخلب منحني على الطراز الأوروبي

إنها تعتمد هيكل المخلب القياسي الأوروبي مع تصميم سطح منحني للمخالب. منطقة التلامس لأخاديد الوسادة المرنة أكبر، مما يقلل بشكل فعال من الضغط السطحي لسطح السن الملتف. حتى في ظروف الحمل الثقيل، لن تكون هناك مشاكل مثل تشوه سطح الأسنان أو التآكل أو التكسير.

3. تصميم فشل السلامة

وهي مجهزة بهيكل حدود السلامة. حتى لو تعرض الجسم المرن للتآكل على مدى فترة طويلة، فإن جسم التوصيل لا يزال قادرًا على نقل الطاقة بثبات، ولن يتسبب بشكل مباشر في إيقاف تشغيل المعدات أو تلف نظام العمود، مما يضمن سلامة تشغيل المعدات.

تكوين المواد ومزايا اختيار المواصفات المتعددة

تدعم أداة التوصيل المرنة من النوع النجمي مجموعات متعددة من المواد والصلابة. يمكنها مطابقة النموذج بدقة وفقًا لحمل العميل وسرعته وظروف العمل، مما يزيل عيب مواصفات واحدة مناسبة لجميع ظروف العمل.

1. خيارات مختلفة للمواد قذيفة

يمكن تصنيع الجسم الرئيسي للوصلة من مسحوق الحديد الزهر، والحديد الزهر العادي، والحديد المرن، والصلب، وسبائك الألومنيوم، وما إلى ذلك، وهي مناسبة لمتطلبات الاستخدام المختلفة مثل الحمل الخفيف، والحمل المتوسط، والحمل الثقيل، والمعدات خفيفة الوزن.

2. اللدائن البولي يوريثين متعددة الصلابة

تستخدم البطانة المرنة المتوسطة مادة البولي يوريثين ذات الجودة العالية، مما يوفر أربعة خيارات مختلفة للصلابة هي 80A، 92A، 98A، و64D. وبالتوافق مع معلمات عزم الدوران المختلفة، فإن 92A هو النوع القياسي في الصناعة، ويلبي احتياجات الغالبية العظمى من ظروف العمل الروتينية.

3. اللون لتمييز المواصفات

تستخدم اللدائن ذات الصلابة المختلفة ألوانًا مختلفة للتمييز، مما يسمح للعملاء بتحديد المواصفات بسرعة وتجنب التركيب المختلط وعدم تطابق الطراز، مما يسهل الإدارة في الموقع واستبدال قطع الغيار.

الأداء التشغيلي والقدرة على التكيف البيئي

تتميز أداة التوصيل المرنة من النوع النجمي بقدرة تحمل بيئية ممتازة وأداء تشغيلي ممتاز، وقادرة على التكيف مع الظروف الخارجية المعقدة وظروف ورشة العمل القاسية. إن ثباتها يفوق بكثير استقرار أدوات التوصيل البسيطة العادية.

1. عملية مستقرة لدرجة الحرارة على نطاق واسع

نطاق درجة حرارة العمل المطبق هو من -20 درجة مئوية إلى 80 درجة مئوية. لا يتشقق عند درجات الحرارة المنخفضة ولا يلين عند درجات الحرارة المرتفعة، ويمكن استخدامه بثبات في جميع الفصول الأربعة.

2. أداء وقائي شامل

لديها مقاومة جيدة للنفط والغبار والرمل والرطوبة. يمكن أن تعمل بشكل مستمر في ظروف ورشة العمل الرطبة والمتربة والزيتية قليلاً دون حدوث تقادم أو فشل.

3. امتصاص الصدمات عالي الجودة وتأثير التخزين المؤقت

من خلال الاعتماد على خاصية التخزين المؤقت المرنة لمطاط البولي يوريثين، يمكنه امتصاص الاهتزازات والتأثيرات الناتجة عن بدء تشغيل المعدات وإيقاف تشغيلها وتقلبات التحميل بشكل فعال، مما يقلل من ضوضاء المعدات ويحمي المحرك والعمود الرئيسي.

شكل التثبيت وطريقة التكيف

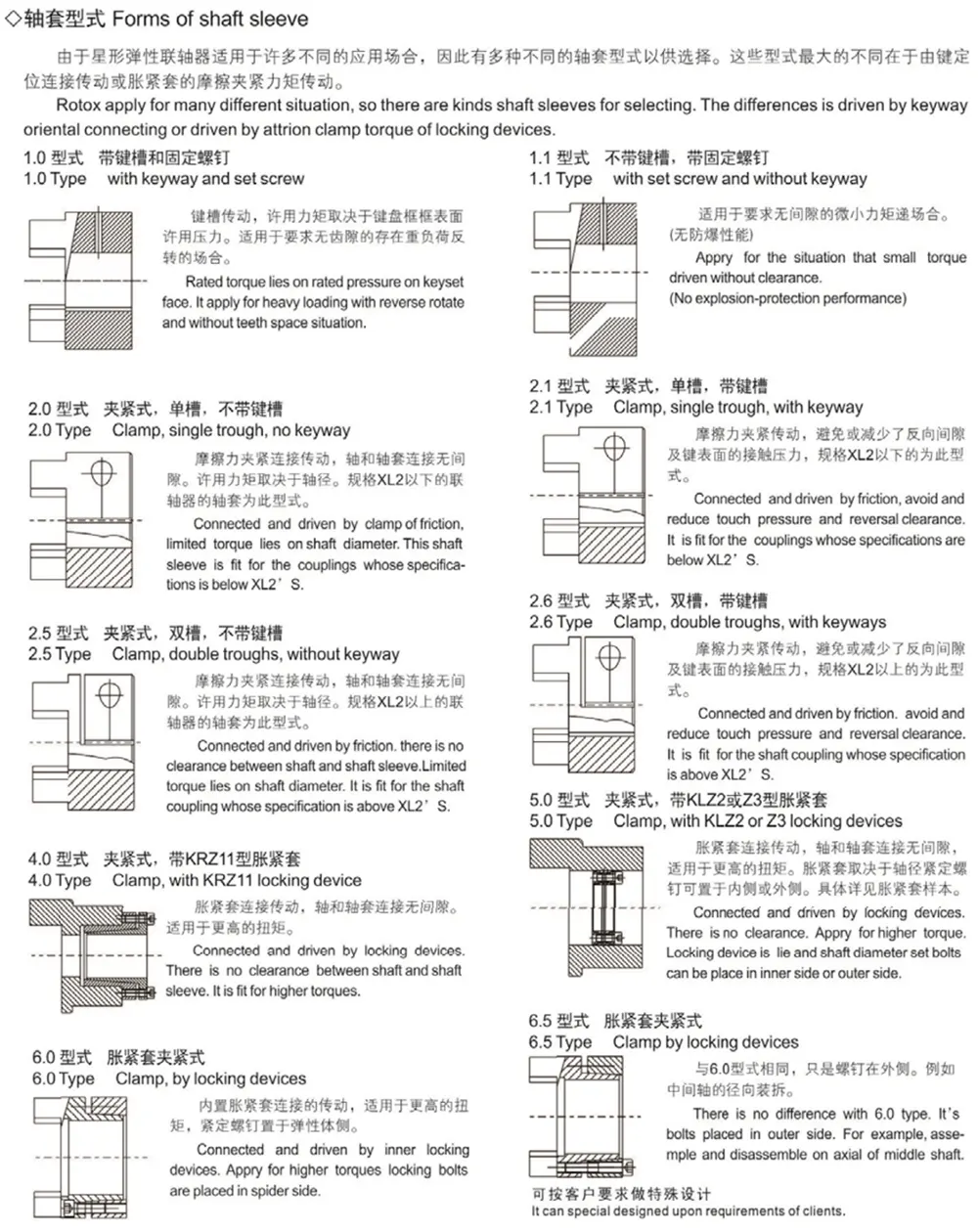

1. طرق القفل المختلفة

يدعم أشكال القفل المختلفة مثل اتصال المفتاح المسطح، والاتصال المسطح، والقفل ذو الفتحة الواحدة، والقفل المخروطي بالاحتكاك. إنها مناسبة لأقطار العمود المختلفة ومتطلبات تركيب ناقل الحركة، مما يضمن التثبيت الثابت بدون انزلاق.

2. الأنماط الهيكلية المتعددة

يتضمن النوع الأوسط الممتد، والنوع الأوسط المتعاقد، والنوع المتعاقد القياسي، ونوع الحافة، وما إلى ذلك. ويمكن تكييفه مع مسافات التثبيت المختلفة ومواضع التثبيت لسيناريوهات المعدات.

3. يمكن استبدال النماذج المستوردة

يمكن أن تتطابق المعلمات والأبعاد والأداء تمامًا مع أداة التوصيل ROTEX الألمانية. يمكنها أن تحل محل المنتجات المستوردة مباشرة، مما يقلل بشكل كبير من تكلفة شراء مكونات المعدات.

سيناريوهات الصناعة

1. المعدات الميكانيكية العامة

مختلف معدات النقل التقليدية وأجهزة نقل الطاقة العالمية لتوصيل العمود ونقل التخزين المؤقت.

2. الهندسة والآلات الهيدروليكية

أنظمة نقل الطاقة لمعدات هندسة الحفاظ على المياه وآلات البناء، مناسبة لظروف العمل المتقلبة في الهواء الطلق والأحمال الثقيلة.

3. المعادن والتعدين والآلات الكيميائية

يمكن تكييف أدوات التوصيل المرنة من النوع النجمي مع معدات التعدين والمعدات الكيميائية، وهي قادرة على تحمل بيئات العمل المعقدة مثل الغبار والتلوث بالزيت والتآكل الطفيف.
