محدد عزم الدوران لعلبة التروس

عندما تواجه المعدات توقفًا، أو تشويشًا للمواد، أو أحمال تصادم، أو حملًا زائدًا مفاجئًا أثناء التشغيل، ينزلق محدد عزم دوران علبة التروس على الفور لتحرير عزم الدوران الزائد وفصل محرك الأقراص. وهذا يحمي بشكل فعال تروس علبة التروس، وأعمدة القيادة، والمحامل، وهيكل النقل بأكمله، مما يزيل تمامًا حالات الفشل الرئيسية مثل كسر العمود، وكسر أسنان التروس، وتشقق الغلاف، وبالتالي تقليل وقت توقف المعدات وتكاليف الصيانة بشكل كبير.

- وصلة الأمان مصنوعة من الفولاذ المدور بالكامل، ويتم تصنيع الحشوات باستخدام عملية دوران كاملة.

- يخضع سطح محدد عزم الدوران لمعالجة الفوسفات القياسية.

- حل مدمج.

- هذا الموديل مناسب لمحركات IEC.

- حماية ثنائية الاتجاه.

- فك الارتباط الفوري في حالة التحميل الزائد.

- معايرة سريعة وبسيطة باستخدام برنامج الأبعاد "H".

عند الطلب

- تم معايرة الوحدات وجاهزة للاستخدام الفوري.

- يمكن تصنيع أقراص الاحتكاك من مواد مختلفة ذات خصائص مختلفة لتلبية متطلبات محددة.

- تتوفر إصدارات مخصصة مع العديد من خيارات المعالجة المضادة للتآكل.

- الموديلات ذات النوع الكروي مناسبة لمحركات NEMA.

يتم تثبيت وصلة الأمان بين المحرك وعلبة التروس عبر محول شفة B5. وهي متوفرة في إصدارات الانزلاق (DF/TAQ/PR-V) وفك الارتباط (JTA/TA-SR).

أبعاد المعدات المطلوبة للمسافة بين المحرك وعلبة التروس مدمجة، مما يؤدي إلى انخفاض التكاليف.

التطبيقات الرئيسية لمحدد عزم الدوران لعلبة التروس

الناقلون.

ماكينات التعبئة والتغليف.

آلات الربط.

أنظمة رفع وتحديد المواقع الحركية.

المزايا والميزات

بالمقارنة مع الحلول المتكاملة لعلبة التروس، يتميز هذا النموذج ببنية أبسط وحساسية أعلى.

يحمي علب التروس الحركية من الاصطدامات العرضية أو التأثيرات الناجمة عن المنتجات المصنعة.

يقلل بشكل كبير من وقت توقف الإنتاج في حالة التحميل الزائد.

يمتص عزم الدوران الثابت دون فك الارتباط (نماذج من نوع الاحتكاك).

JTA/JTA-SR: نسخة اقتران من النوع الكروي خالية من رد الفعل العكسي، مثبتة بين المحرك وعلبة التروس.

الأعلى. عزم الدوران: 3-720 نيوتن متر

قطر التجويف: يصل إلى 48 ملم لكل عمود

DF/TAC/PR-V: نسخة اقتران سلسلة من نوع الاحتكاك، مثبتة بين المحرك وعلبة التروس.

نطاق عزم الدوران: 1-1200 نيوتن متر

الأعلى. قطر التجويف: 55 ملم لكل عمود

DF/PR: نوع الاحتكاك، يتم تركيبه مباشرة داخل مخرج علبة التروس ذات العمود المجوف.

الأعلى. عزم الدوران: 1-2600 نيوتن متر

قطر التجويف: 65 ملم

الأعلى. قطر العمود: 55 ملم

- الحل من النوع الكروي؛ انتقال خالٍ من رد الفعل العكسي في النسخة السلبية، بدون صيانة.

- فك الارتباط الفوري للقيادة ومكونات القيادة في حالة التحميل الزائد.

- إمكانية إعادة الاشتباك بنقطة واحدة (360 درجة).

- مجهزة بحواف توصيل مصنوعة من الفولاذ المجلفن، وهو حل كامل لمحركات IEC.

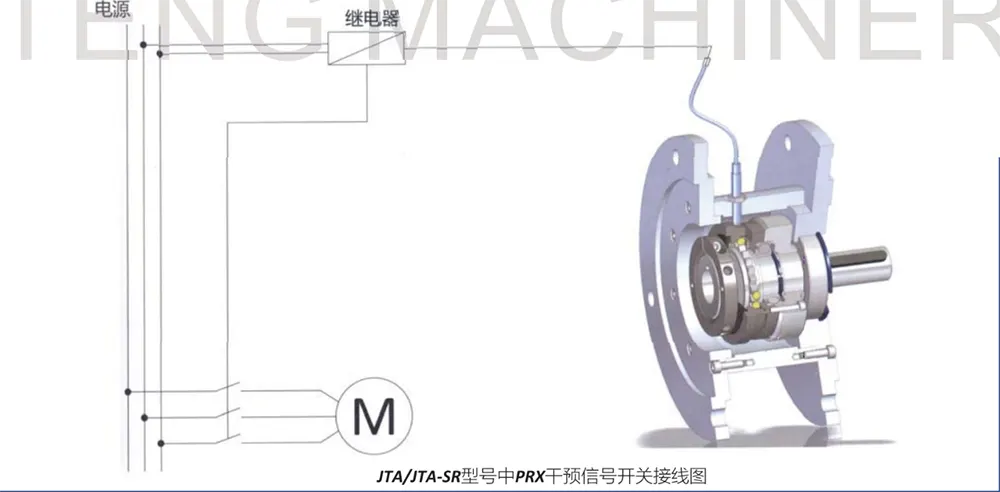

- يمكن تزويدها بأجهزة استشعار لمراقبة حالات التحميل الزائد.

- نطاق عزم الدوران: 3–720 نيوتن متر؛ الأعلى. قطر التجويف لكل عمود: Φ48 مم.

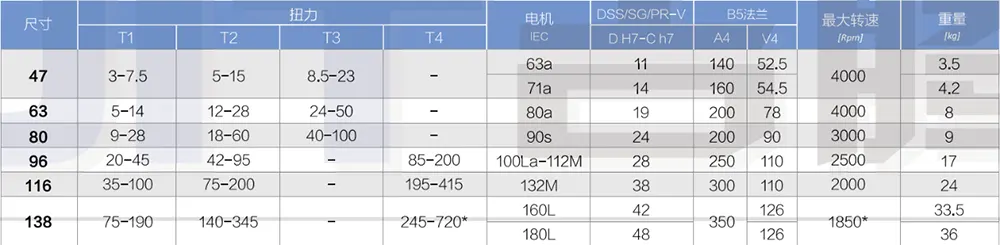

الأبعاد الشاملة والميزات التقنية لمحدد عزم الدوران لعلبة التروس

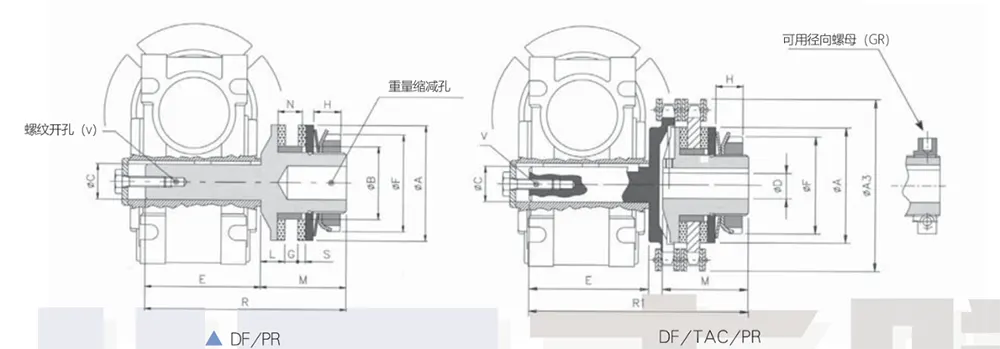

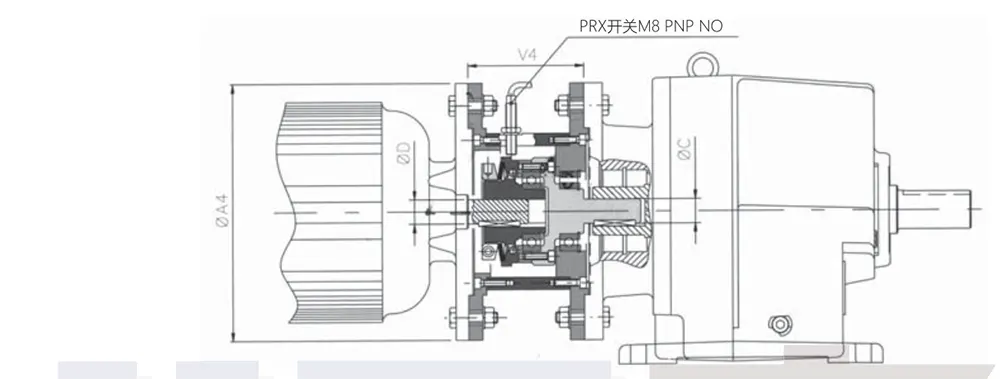

أمثلة التجميع

▲ حسب الطلب                                             ملاحظات ■

● السرعة القصوى*: بالنسبة لطرز JTA/JTA-SR بحجم 4.138 مع تكوين زنبركي T4، تبلغ السرعة القصوى 1500 دورة في الدقيقة.

- حل مدمج وفعال من حيث التكلفة.

- يمكن ضبط إعداد عزم الدوران عن طريق تحريك مكونات محرك الأقراص دون فصل مجموعة نقل الحركة.

- عملية بدون ضوضاء، خالية من الاهتزاز.

- الحل الكامل لمحركات IEC ذات حواف التوصيل المصنوعة من الألومنيوم.

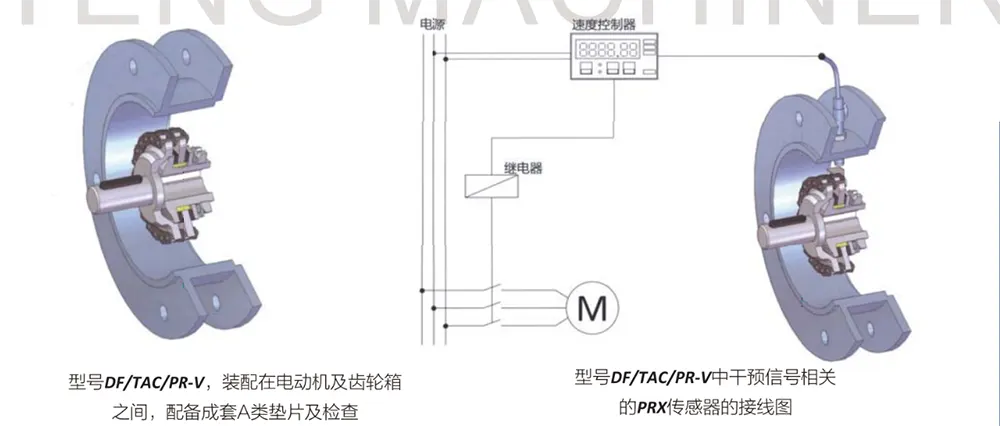

- يمكن تجهيزها بأجهزة استشعار لمراقبة حالات التحميل الزائد (DF/TAC/PR-V/S).

- نطاق عزم الدوران: 1-1200 نيوتن متر؛ الأعلى. قطر التجويف لكل عمود: Φ55 مم.

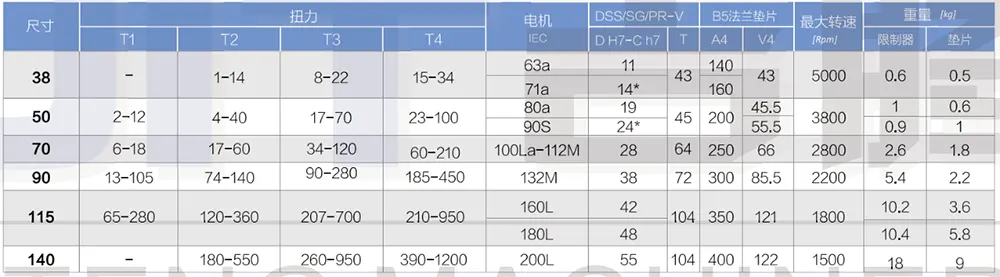

الأبعاد الشاملة والميزات التقنية

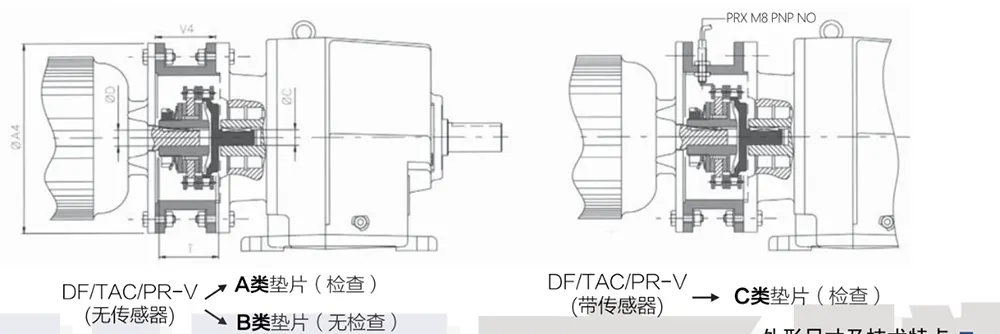

مثال التجميع

▲ عند الطلب

● D H7*: محدد عزم الدوران مزود بمجرى مفتاح مصغر.

● يشير الوزن إلى التجويف الدليلي المحدد لعزم الدوران.

- يمكن تزويدها ببطانات احتكاك ذات خصائص مختلفة لتلبية متطلبات محددة.

- تصميم خاص، مناسب للتركيب على علب التروس ذات أعمدة الإخراج المجوفة.

- يمكن تجهيزه بمجموعة كاملة من مكونات المحرك التي تم تشغيلها بالكامل.

- يمكن تركيبها بصواميل قفل نصف قطرية (.../GR).

- تم تجهيز إصدارات علبة التروس بوصلات سلسلة للتوصيل المحوري (DF/TAC/PR).

- نطاق عزم الدوران: 1–2600 نيوتن متر؛ الأعلى. قطر العمود: Φ55 مم؛ الأعلى. قطر التجويف: Φ65 ملم.

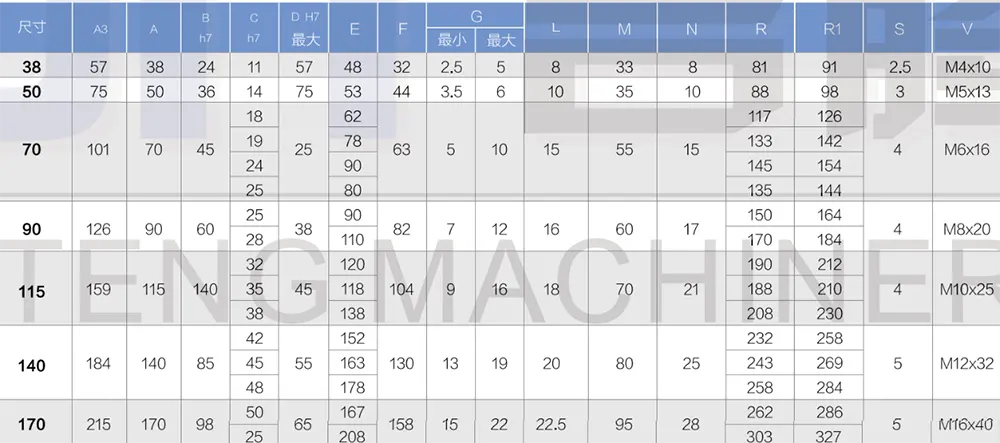

الأبعاد الشاملة

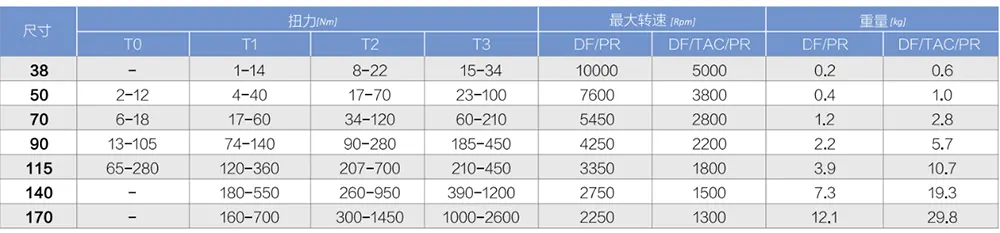

الميزات التقنية

▲ عند الطلب

● يشير الوزن إلى التجويف الدليلي لمحدد عزم الدوران.

التعليمات

Q1: ما هي السلسلة المضمنة في خط إنتاج محدد عزم دوران علبة التروس، وما هي الاختلافات بينها؟

ج: يتم تصنيف محددات عزم دوران علبة التروس المتخصصة لشركتنا بشكل أساسي إلى ثلاث سلاسل رئيسية، مصممة لاستيعاب هياكل التثبيت المختلفة وأنماط الحماية:

تتميز سلسلة JTA/JTA-SR بآلية فك ارتباط الكرة الفولاذية بدون رد فعل عكسي؛ عند التحميل الزائد، يتم فصل أطراف القيادة والقيادة تمامًا. ويغطي نطاق عزم الدوران من 3 إلى 720 نيوتن متر، ويبلغ الحد الأقصى لقطر التجويف 48 ملم.

تستخدم سلسلة DF/TAC/PR-V بنية سلسلة مقاومة للانزلاق، قادرة على الحفاظ على أحمال عزم الدوران الثابتة دون فك الارتباط. إنه يوفر نطاق عزم دوران يتراوح من 1 إلى 1200 نيوتن متر، مع قطر تجويف يصل إلى 55 ملم.

يمكن دمج سلسلة DF/PR مباشرة وتركيبها على عمود الإخراج لعلب التروس ذات العمود المجوف. تدعم الطرازات المحددة قدرات عزم الدوران التي تصل إلى 2600 نيوتن متر، مما يجعلها مثالية لتطبيقات علبة التروس ذات عزم الدوران العالي والخدمة الشاقة.

س2: ما هي مواصفات المحرك المتوافقة، وما هي أوضاع التثبيت المدعومة؟

ج: جميع السلاسل تأتي بشكل قياسي مع حواف توصيل من سبائك الألومنيوم، مما يوفر توافقًا أصليًا مع المحركات القياسية القياسية IEC المتوفرة في السوق؛ يمكن أيضًا تخصيص نماذج الكرة الفولاذية لتناسب المحركات القياسية NEMA. عادة، هناك طريقتان للتركيب: يمكن تركيبها بين المحرك وعلبة التروس باستخدام محول شفة B5، أو - في حالة نماذج DF/PR المتخصصة - يمكن دمجها وتجميعها مباشرة على عمود الإخراج لعلبة تروس ذات عمود مجوف. الهيكل العام مدمج، ولا يتطلب مساحة تركيب زائدة؛ علاوة على ذلك، فإن إعادة تجهيز المعدات الموجودة لا يتطلب تعديلات كبيرة على هيكل النقل الحالي.

س 3: كيف تتم إعادة ضبط الجهاز بعد حدث التحميل الزائد، وهل عملية ضبط عتبة عزم الدوران معقدة؟

ج: تدعم الإصدارات من نوع فك الارتباط إعادة ضبط محاذاة نقطة واحدة بزاوية 360 درجة، مما يوفر عملية بسيطة ومريحة. توفر الإصدارات من نوع الاحتكاك انزلاقًا مستمرًا للتخزين ضد ظروف التحميل الزائد. تتميز المنتجات بإجراء معايرة "H-dimension" حصري، مما يسمح بإكمال معايرة عزم الدوران ببساطة عن طريق تحريك مكونات ناقل الحركة - دون الحاجة إلى تفكيك مجموعة نقل الحركة بأكملها.

س 4: ما هو شكل السطح ونوعية المواد؟

ج: تم تصنيع محدد عزم دوران علبة التروس بدقة من الفولاذ الصلب، ويتميز بفاصل تم تدويره بشكل متكامل؛ يخضع سطحه لمعالجة فوسفاتية موحدة للوقاية من الصدأ. مكونات الحافة مصنوعة من الفولاذ المجلفن، مما يوفر مقاومة عالية للتآكل.

س 5: هل تقدمون خدمات التخصيص الشخصية؟

ج: نعم، تقدم شركتنا مجموعة واسعة من خدمات التخصيص غير القياسية لتلبية متطلبات محددة. يمكن تبديل بطانات الاحتكاك ذات الخصائص المختلفة لتناسب ظروف التشغيل الخاصة بالعميل. تم تعزيز عملية المعالجة المقاومة للتآكل لاستيعاب الاستخدام في بيئات الورش المتخصصة الرطبة أو المسببة للتآكل. تتم معايرة كل وحدة في المصنع من حيث عزم الدوران، مما يسمح بالتركيب والتشغيل الفوري عند التسليم، وبالتالي يلغي الحاجة إلى التشغيل في الموقع. علاوة على ذلك، يمكن تجهيز نماذج مختارة بصواميل قفل نصف قطرية أو تكييفها مع مكونات توصيل بديلة لضمان التوافق الشامل مع مجموعة واسعة من علب التروس غير القياسية ومعدات التشغيل المتخصصة.
