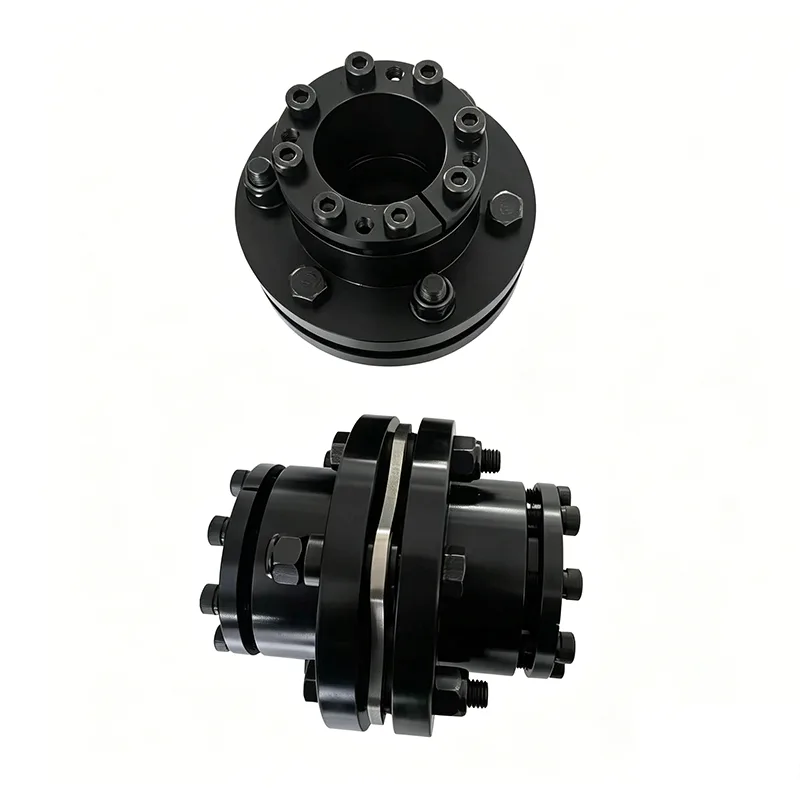

اقتران الحجاب الحاجز

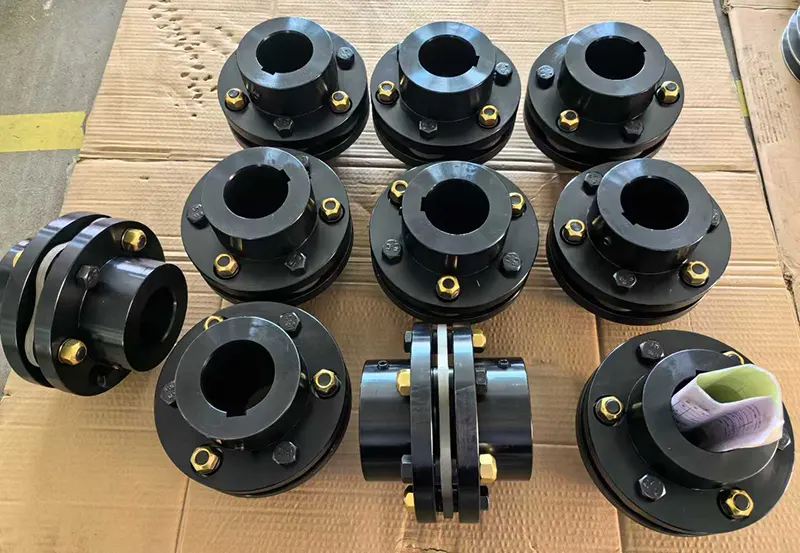

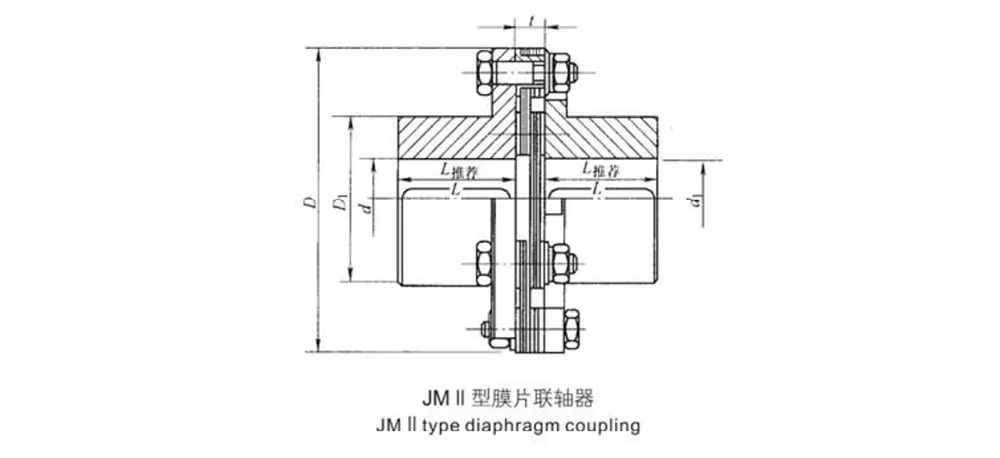

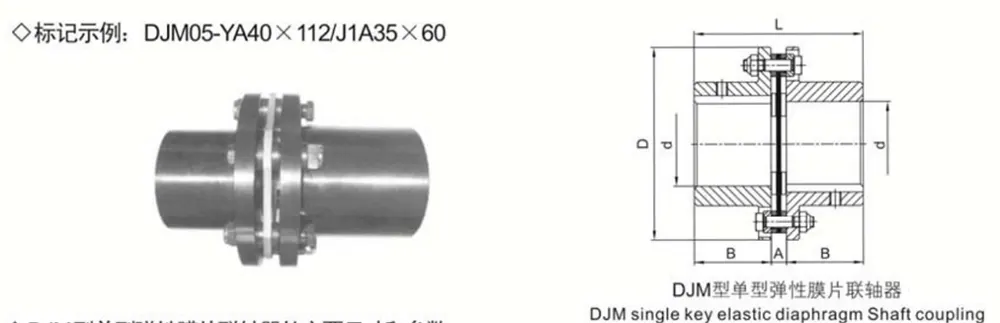

تتكون أدوات التوصيل الغشائية الخاصة بنا من عدة مجموعات من الأغشية الرقيقة المصنوعة من الفولاذ المقاوم للصدأ (مكدسة معًا، ومتوفرة بتكوينات على شكل رابط وقطعة واحدة) مثبتة بمسامير بالتناوب على محوري التوصيل. إنها تعوض الإزاحة النسبية بين عمودين من خلال التشوه المرن للأغشية. تتميز بتصميم خالي من التشحيم، وبنية مدمجة، وقوة عالية، ومقاومة للتآكل، وهذه الوصلات مناسبة لمجموعة واسعة من ظروف التشغيل القاسية؛ علاوة على ذلك، فهي أسهل في الصيانة من أدوات التوصيل الترسية وتتمتع بتطبيق واسع النطاق.

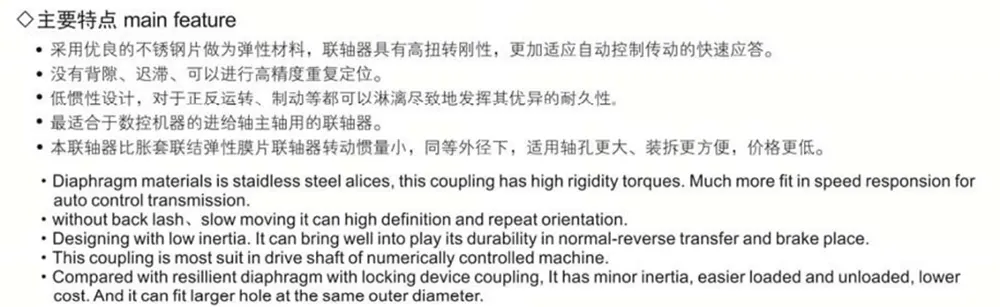

ميزات المنتج

تعوض أداة توصيل الحجاب الحاجز الإزاحة النسبية بين عمودين متصلين من خلال التشوه المرن لأغشيةها. إنها أداة توصيل مرنة عالية الأداء تستخدم عناصر معدنية مرنة. وتشمل الميزات الرئيسية: لا حاجة للتشحيم. هيكل مدمج قوة عالية عمر خدمة طويل صفر رد فعل عنيف التناوب. والحصانة ضد آثار تقلبات درجات الحرارة والتلوث النفطي. علاوة على ذلك، فإنه يظهر مقاومة ممتازة للأحماض والقلويات والتآكل العام، مما يجعله مناسبًا بشكل مثالي لأنظمة نقل العمود التي تعمل في بيئات تتميز بدرجات حرارة عالية، أو سرعات دوران عالية، أو وجود وسائط مسببة للتآكل.

سيناريوهات التطبيق

يمكن تطبيق اقتران الحجاب الحاجز على نطاق واسع على أنظمة نقل العمود عبر مجموعة متنوعة من المعدات الميكانيكية. وتشمل هذه مضخات المياه (خاصة المضخات عالية الطاقة والمضخات الكيميائية)، والمراوح (خاصة النماذج عالية السرعة)، والضواغط، والآلات الهيدروليكية، والآلات البترولية، وآلات الطباعة، وآلات النسيج، والآلات الكيميائية، وآلات التعدين، والآلات المعدنية، وتطبيقات الفضاء الجوي (مثل طائرات الهليكوبتر). يتم استخدامه أيضًا في أنظمة نقل الطاقة عالية السرعة للسفن البحرية، والتوربينات البخارية، وآلات الطاقة التي تعمل بالمكبس، والمركبات المجنزرة، وأنظمة النقل الميكانيكية عالية السرعة وعالية الطاقة لمجموعات المولدات. بعد تحقيق التوازن الديناميكي، أصبح تطبيقه في أنظمة عمود النقل عالي السرعة ممارسة شائعة وراسخة.

مزايا المنتج

بالمقارنة مع أدوات التوصيل التقليدية، تعمل أداة التوصيل الغشائية على منع الانزلاق النسبي بين المكونات. ونتيجة لذلك، فهو لا يتطلب أي تشحيم أو إغلاق، ويعمل بصمت، ولا يتطلب أي صيانة تقريبًا، كما أنه سهل التصنيع نسبيًا؛ يمكن أن يكون بمثابة بديل فعال لوصلات التروس في العديد من التطبيقات. في التطبيقات الهندسية العملية، يفضل بشكل عام التصميم الذي يتضمن عمودًا متوسطًا، حيث أن هذا التكوين يعزز بشكل كبير قدرة أداة التوصيل على التعويض عن عدم المحاذاة المحورية والقطرية بين العمودين المتصلين.

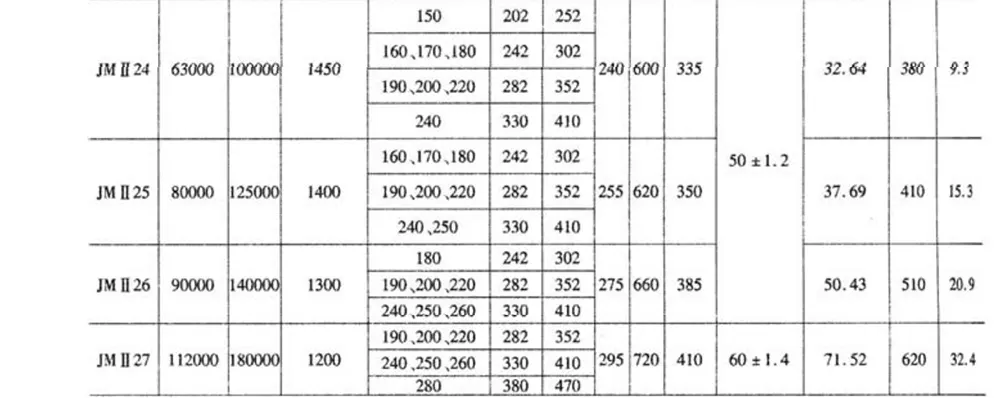

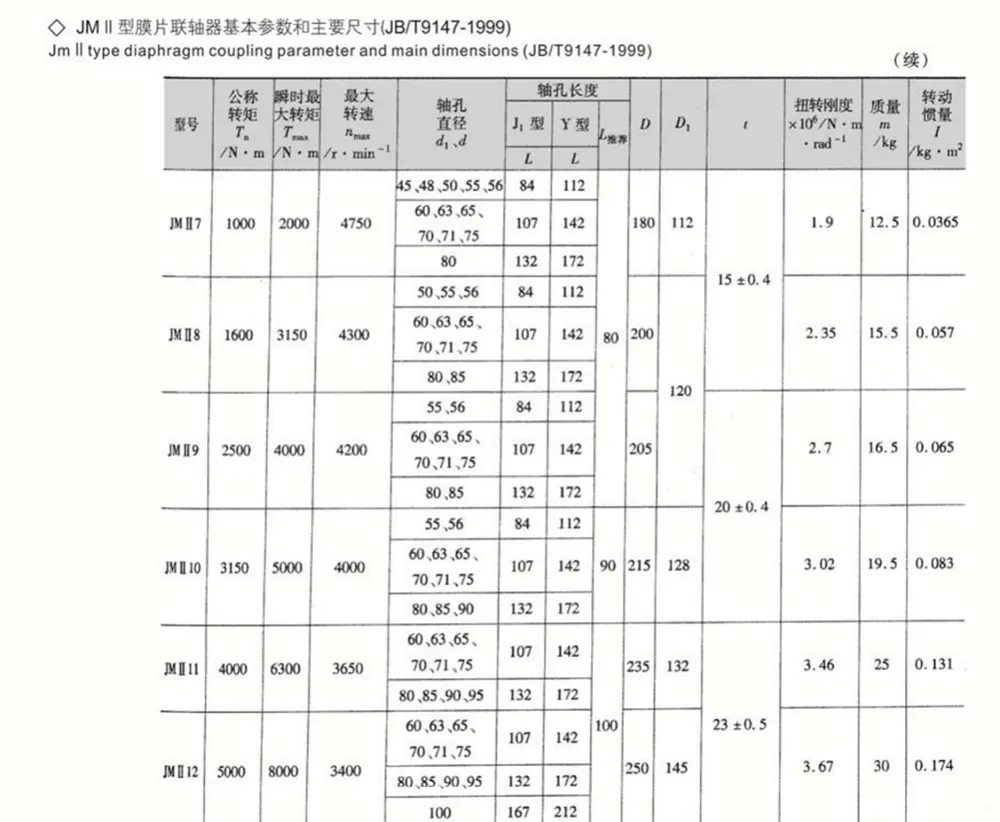

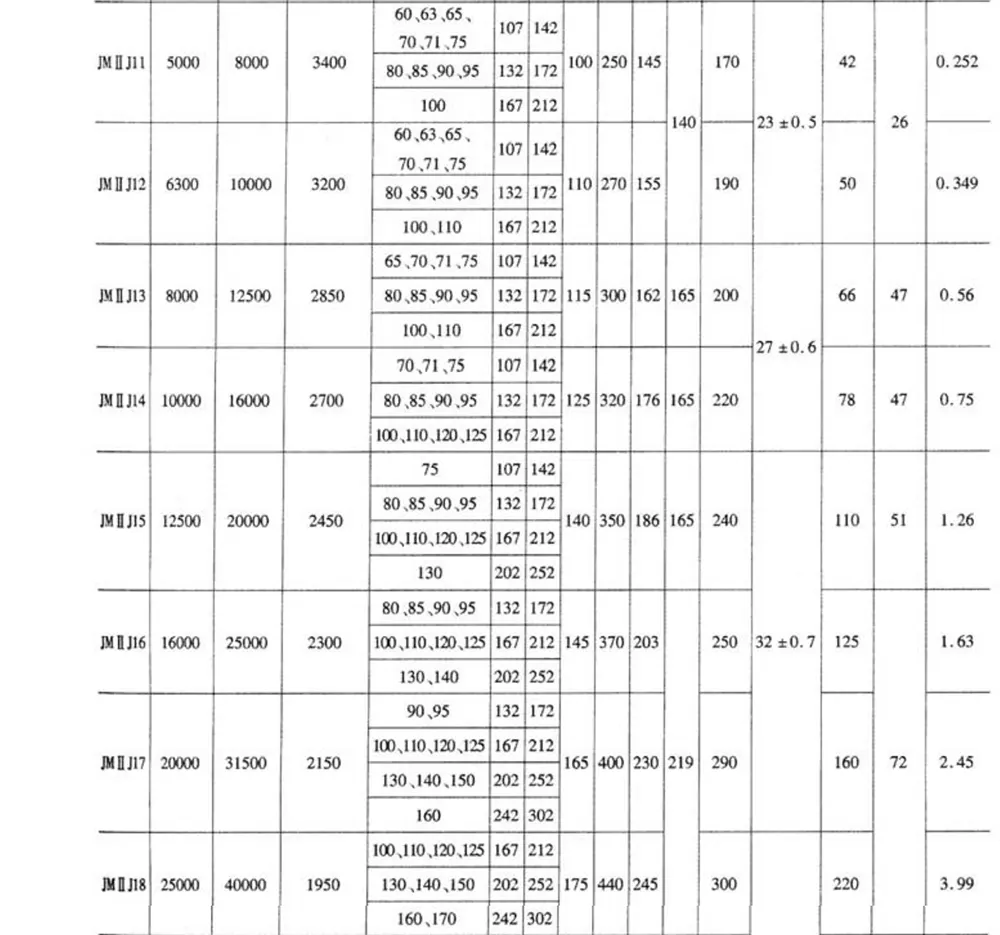

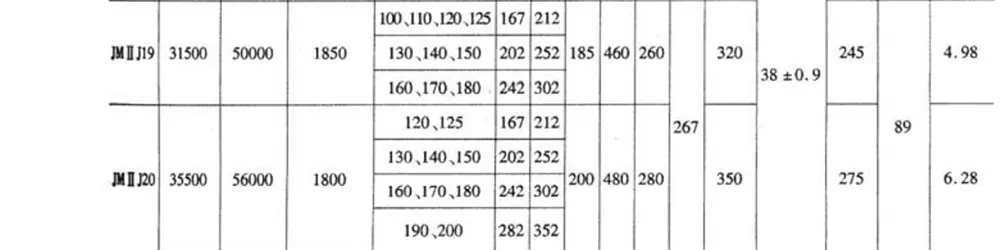

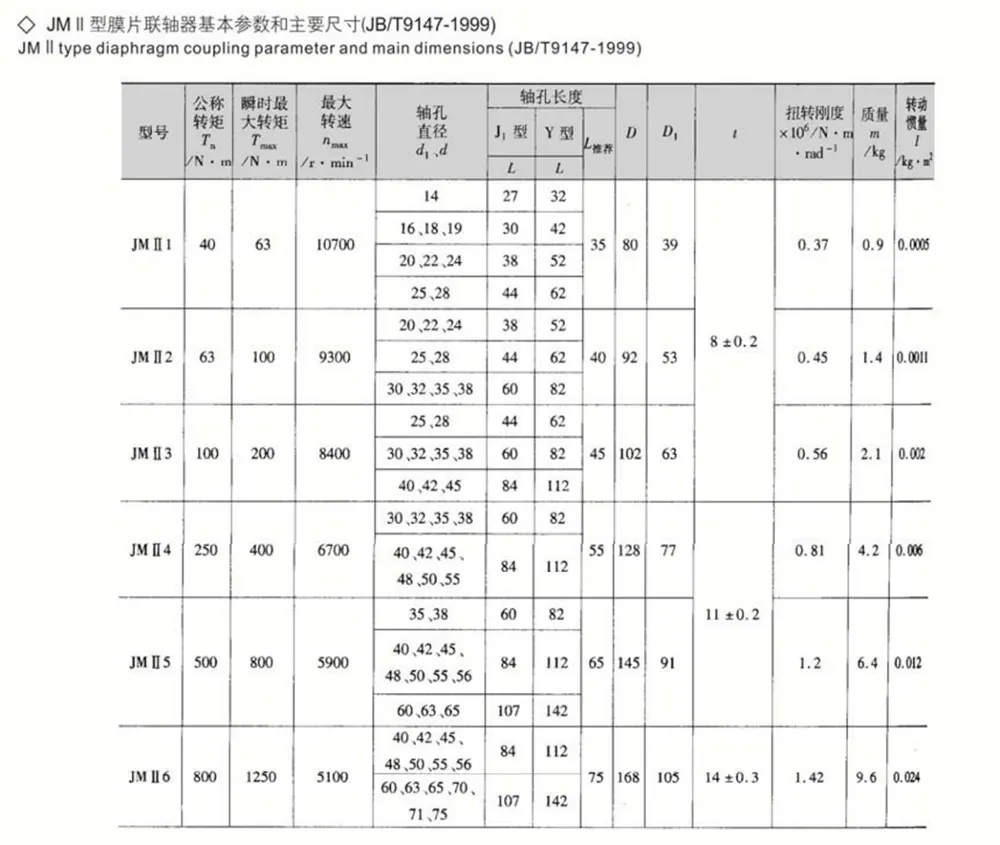

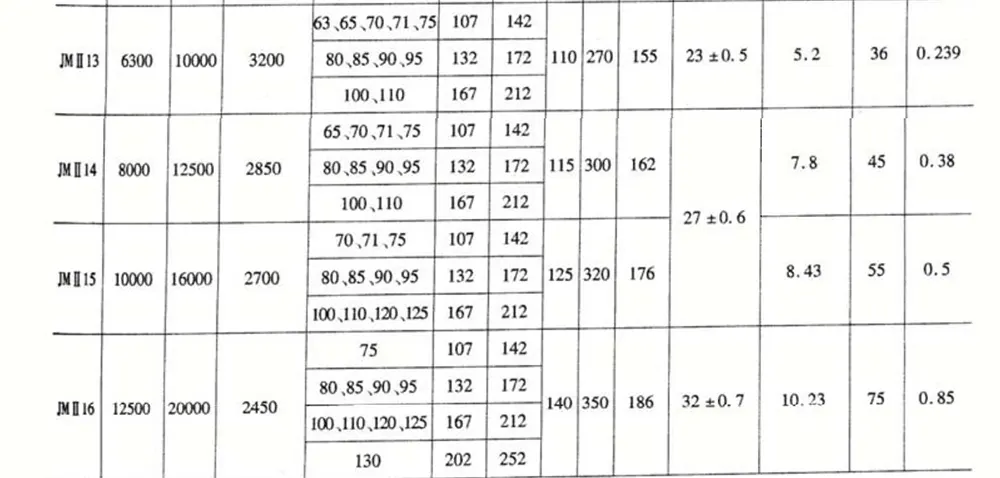

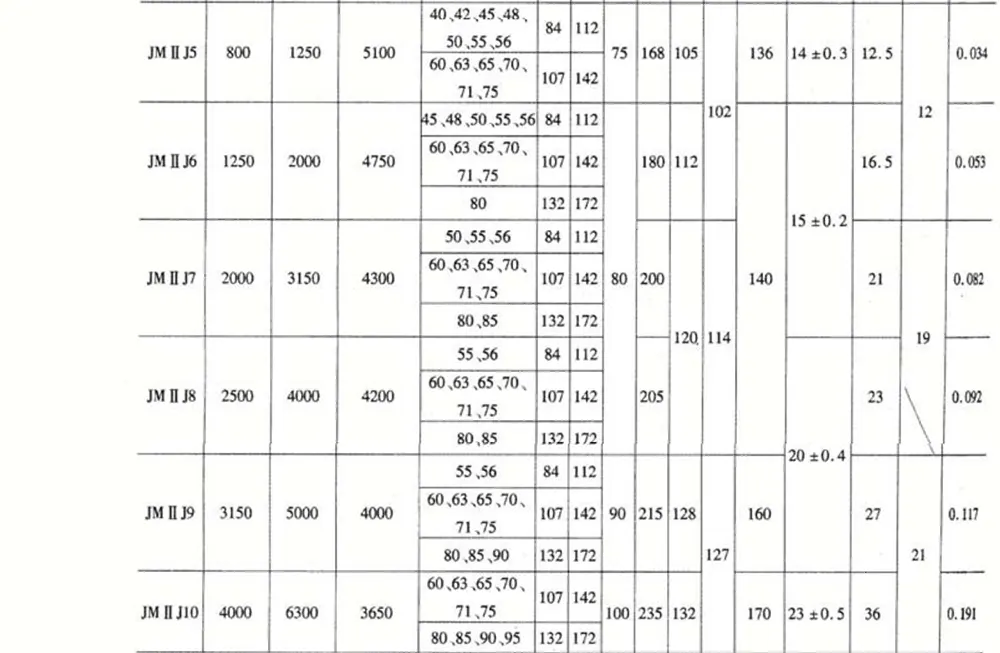

ملحوظات:

1.  يُفضل تحديد طول التجويف الموصى به.

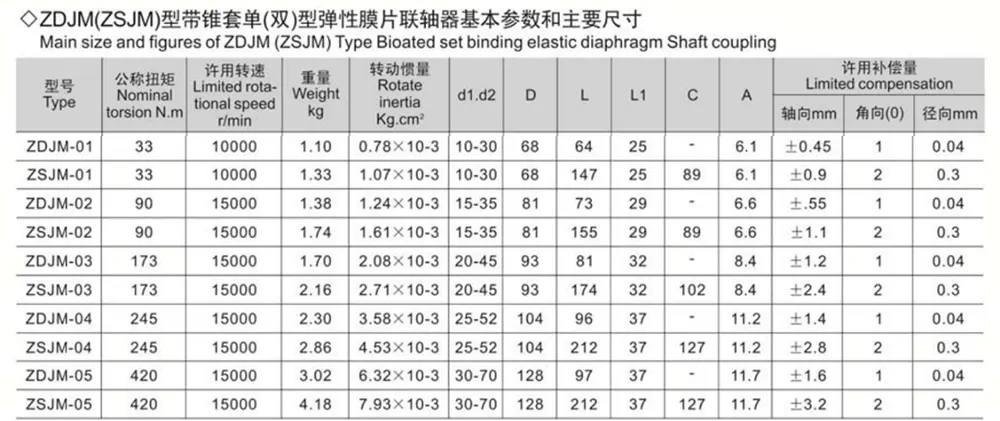

2.  الكتلة وعزم القصور الذاتي هي قيم تقريبية محسوبة على أساس Lrec.

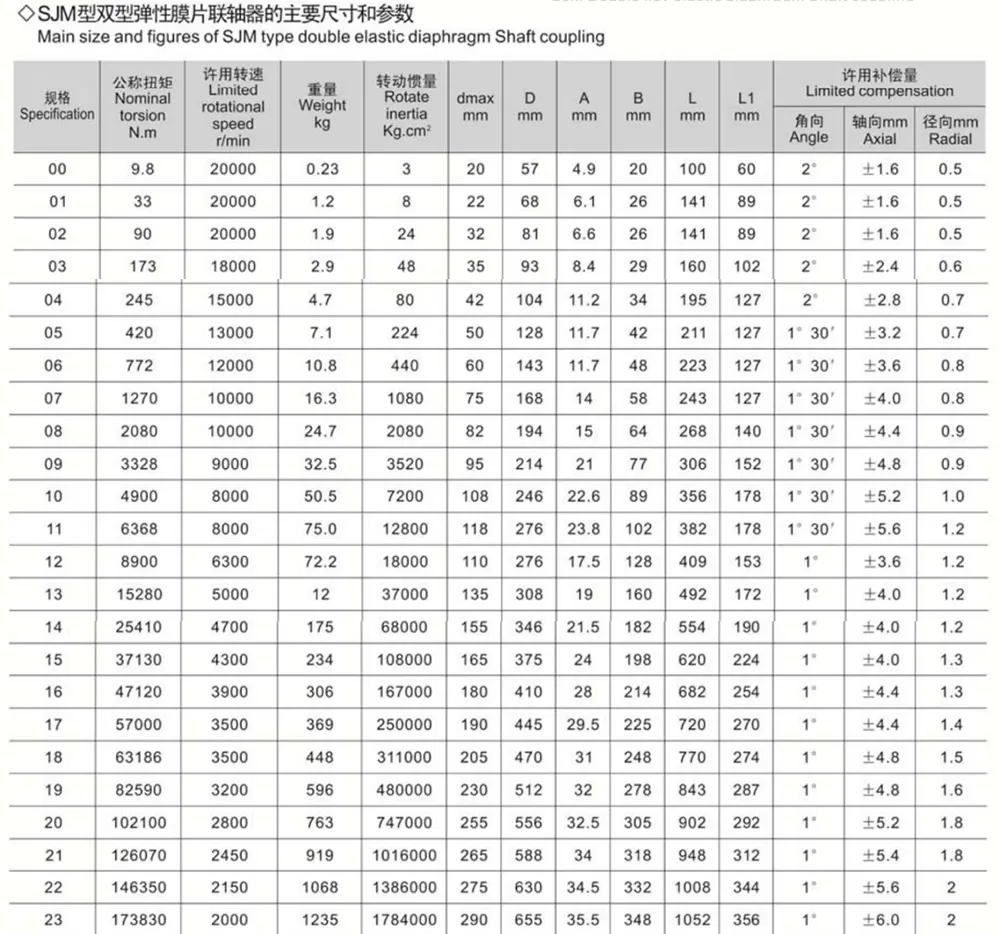

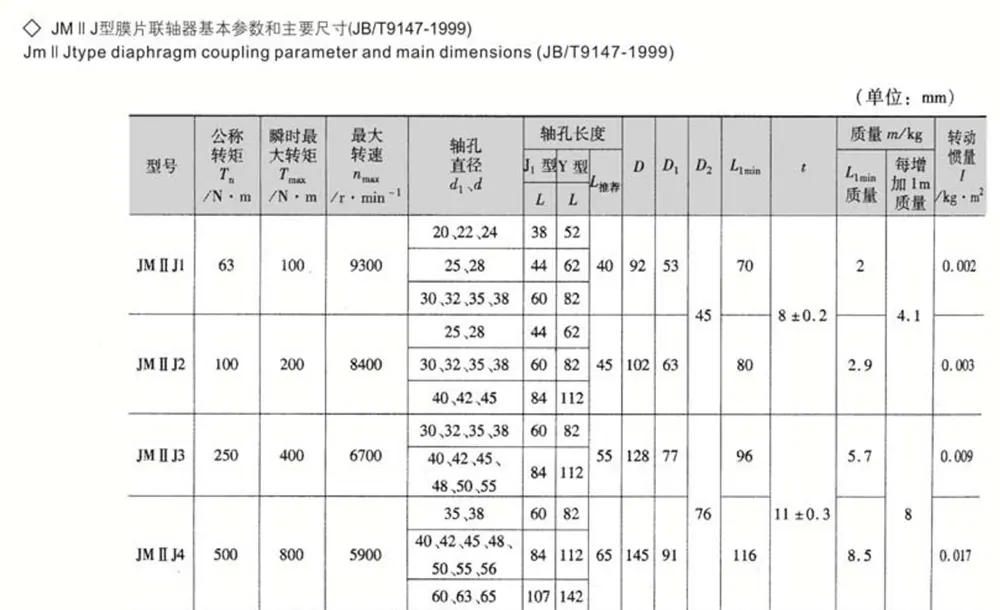

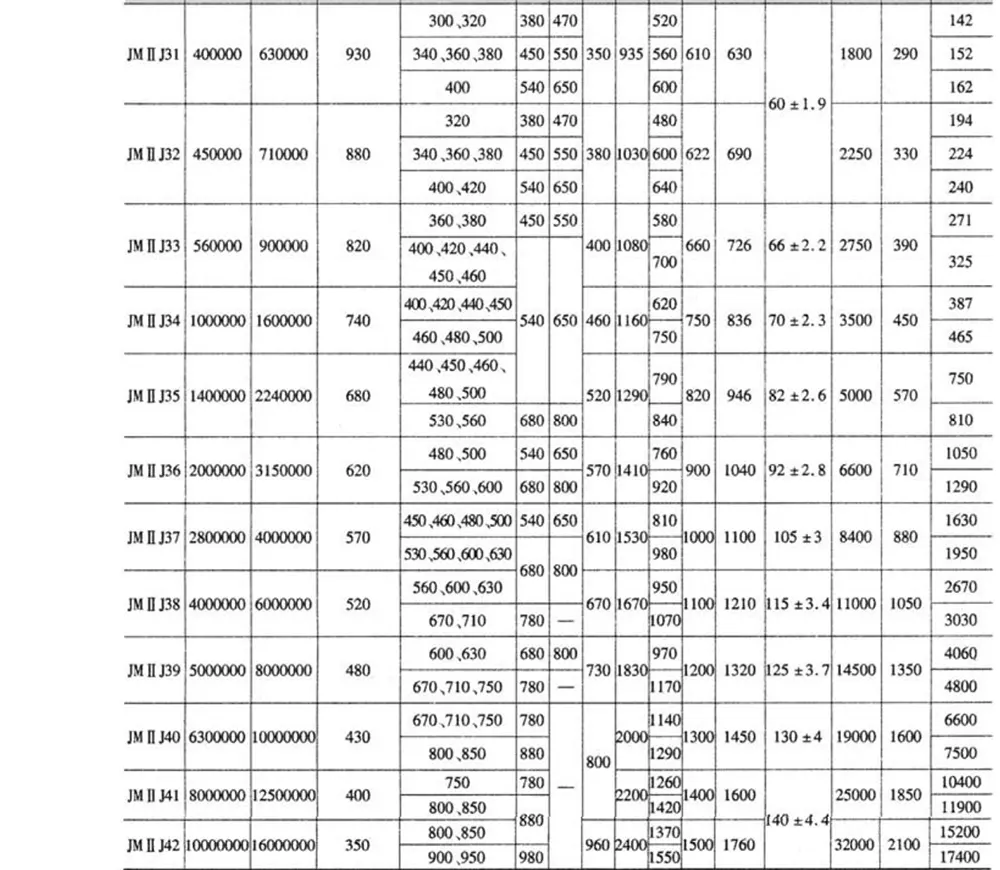

ملحوظات:

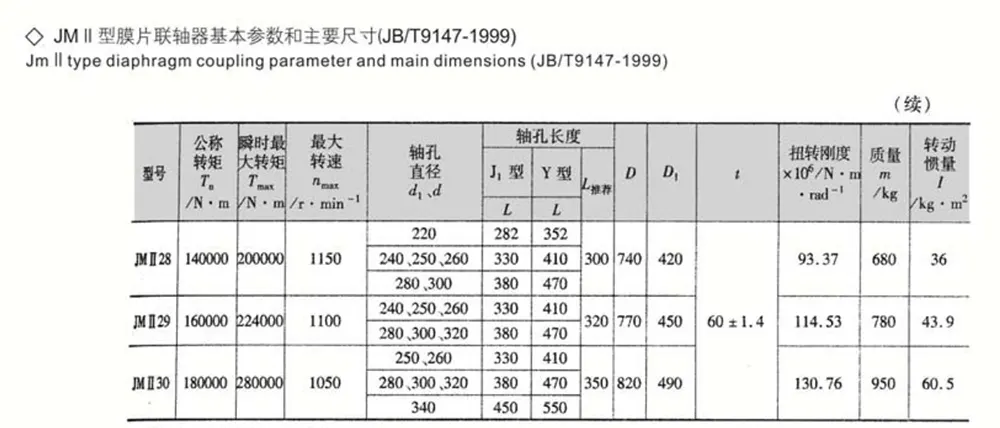

1. الطول الموصى به Lrec هو المفضل للاختيار.

2. الكتلة ولحظة القصور الذاتي هي قيم تقريبية محسوبة على أساس Lrec.
