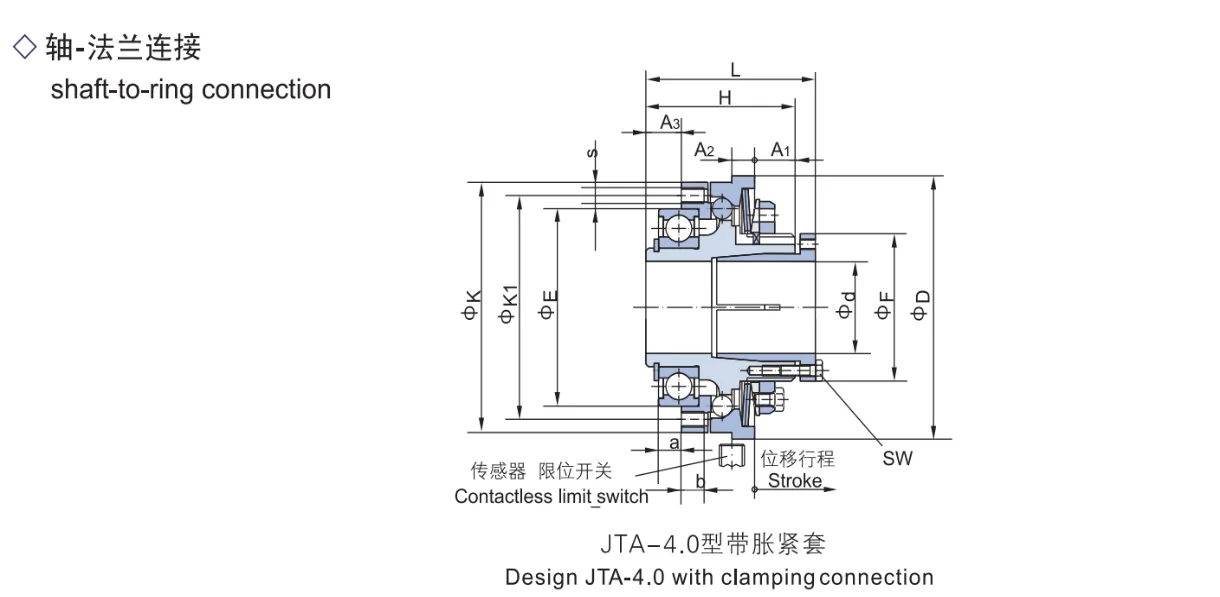

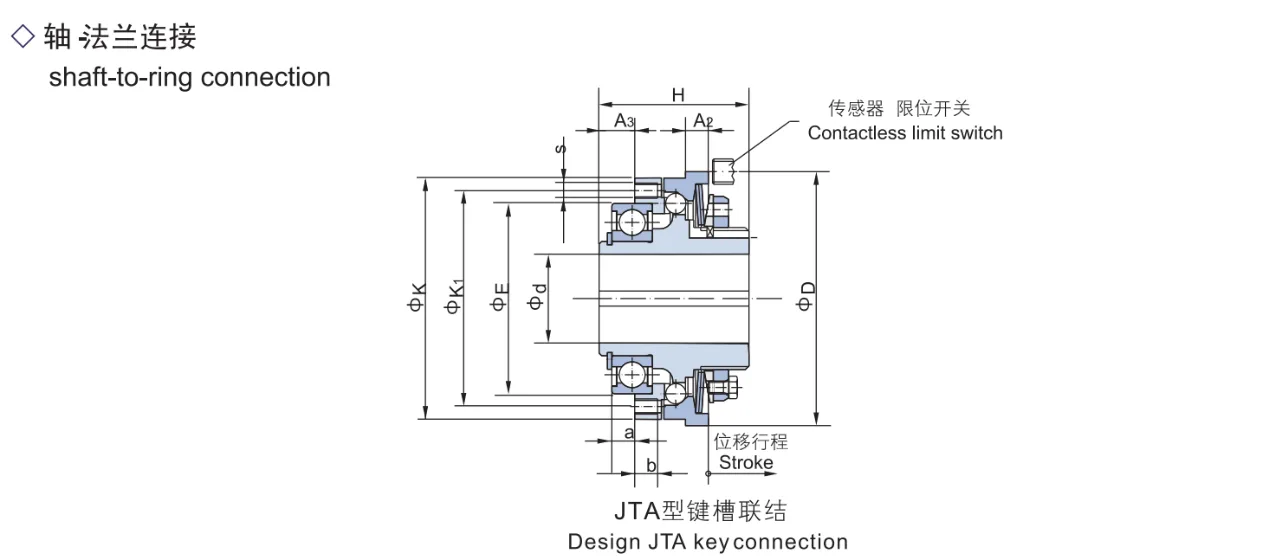

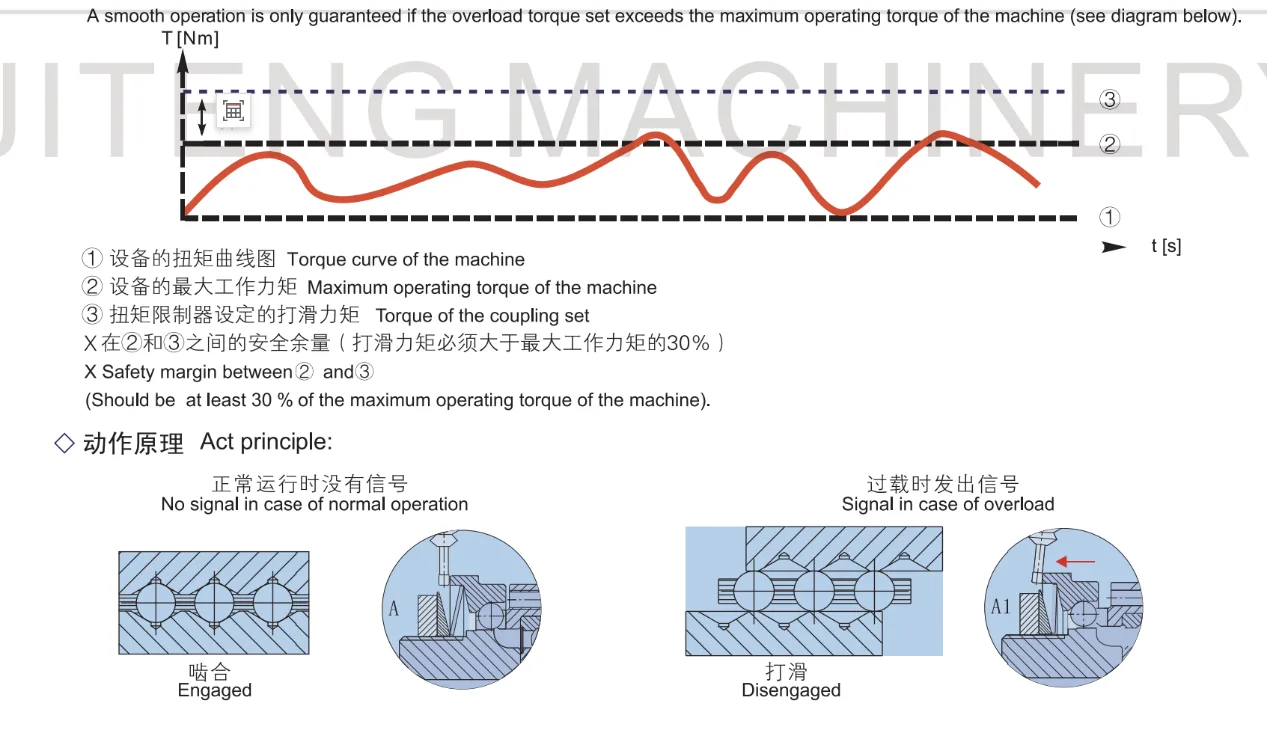

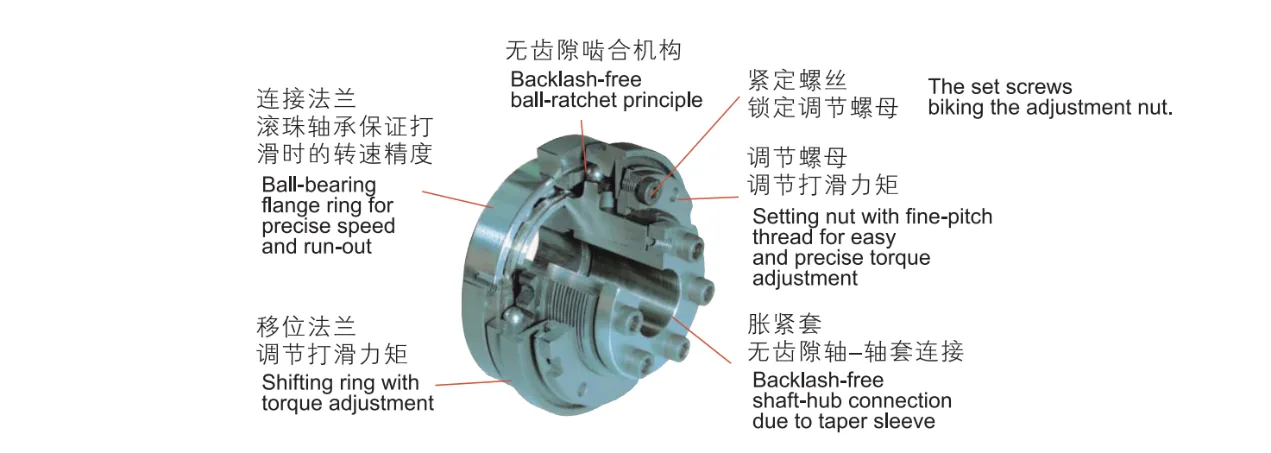

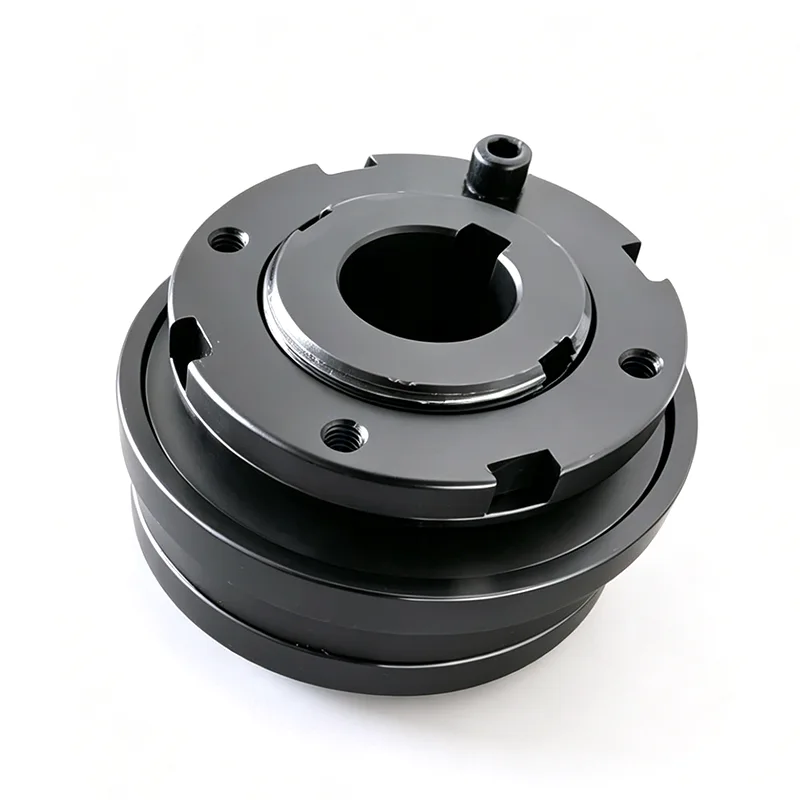

محدد عزم الدوران للكرة الفولاذية

JTA4.0

نموذج

نطاق عزم الدوران (نيوتن متر)

السرعة القصوى

دورة غير متوازنة

عدم التوازن التوجه (مم)

لحظات جماعية من الجمود

مسامير التثبيت وعزم الدوران المشدودة forΦd

الوزن (كجم)

على شكل X

على شكل حرف L

على شكل حرف M

على شكل H

جانب المحور

كجم㎡

الجانب المرن

كجم㎡

الحجم (مم)

عزم الدوران (نيوتن متر)

01

5-12.5

10-25

20-50

25-62.5

4000

1.2

0.000211

0.000093

4×م4

4

0.68

02

10-25

20-50

40-100

50-125

3000

1.5

0.000531

0.000234

6×م4

4

1.14

03

20-50

40-100

80-200

100-250

2500

1.8

0.001388

0.000643

8×م4

4

1.98

04

40-100

80-200

160-400

200-500

2000

2.0

0.002846

0.001306

8 × م5

8

2.88

05

70-175

140-350

280-700

380-875

1200

2.2

0.006858

0.002649

8 × م6

12

4.59

06

120-300

240-600

480-1200

600-1500

800

2.5

0.029432

0.006690

8 × م8

15

10.63

JTA4.0

نموذج

dmin

com.dmax

D

F

ه (ح6)

K

ك1

L

H

أ1

أ2

أ3

a

b

S

جنوب غرب

01

10

20

70

38

47

65

56

47

40

12

7

8

5

6

8×م4

7

02

15

25

85

44

62

80

71

56

48

13.5

8

11

7

7

8 × م5

7

03

22

35

100

56

75

95

85

67

59

16

9

14

9

9

8 × م6

7

04

32

44

115

70

90

110

100

73

64

17

10

16

10

10

8 × م6

8

05

35

55

135

84

100

130

116

86

75

20.5

12

18

10

12

8 × م8

10

06

40

65

171

100

130

166

150

130

115

46

16

21

12

15

8 × م10

13

الحجم/النوع

نطاق عزم الدوران (نيوتن متر)

تتحمل الانتهاء (H8)

إنهاء التجويف (H8) إلى JB/T7934-1999

JTA4.0-03

L

Φ22

JTA4.0-Φ22 اتصال الأكمام التوسعية والتوتر

جي تي ايه

نموذج

نطاق عزم الدوران (نيوتن متر)

السرعة القصوى (دورة في الدقيقة)

عدم التوازن التوجه (مم)

لحظات جماعية من الجمود

مسامير التثبيت وعزم الدوران المشدودة forΦd

الوزن (كجم)

على شكل X

على شكل حرف L

على شكل حرف M

على شكل H

جانب المحور كجم²

الجانب المرن

كجم²

الحجم (مم)

عزم الدوران (نيوتن متر)

01

5-12.5

10-25

20-50

25-62.5

4000

1.2

0.000205

0.000093

4×م4

4

0.63

02

10-25

20-50

40-100

50-125

3000

1.5

0.000505

0.000234

6×م4

4

1.02

03

20-50

40-100

80-200

100-250

2500

1.8

0.001302

0.000643

8×م4

4

1.75

04

40-100

80-200

160-400

200-500

2000

2.0

0.002630

0.001306

8 × م5

8

2.55

05

70-175

140-350

280-700

380-875

1200

2.2

0.006329

0.002649

8 × م6

12

4.07

06

120-300

240-600

480-1200

600-1500

800

2.5

0.028443

0.006690

8 × م8

15

10.06

جي تي ايه

نموذج

d

D

ه (ح6)

K

ك1

H

أ2

أ3

a

b

S

01

12-20

70

47

65

56

40

7

8

5

6

8×م4

02

15-22

85

62

80

71

48

8

11

7

7

8 × م5

03

22-30

100

75

95

85

59

9

14

9

9

8 × م6

04

28-40

115

90

110

100

64

10

16

10

10

8 × م6

05

32-50

135

100

130

116

75

12

18

10

12

8 × م8

06

40-65

166

130

171

150

115

16

21

12

15

8 × م10

الحجم/النوع

نطاق عزم الدوران (نيوتن متر)

التجويف النهائي (H7)

قطر الثقب النهائي (H7)

Keyway وفقًا لمعيار GB/T3852-1997 (JS9).

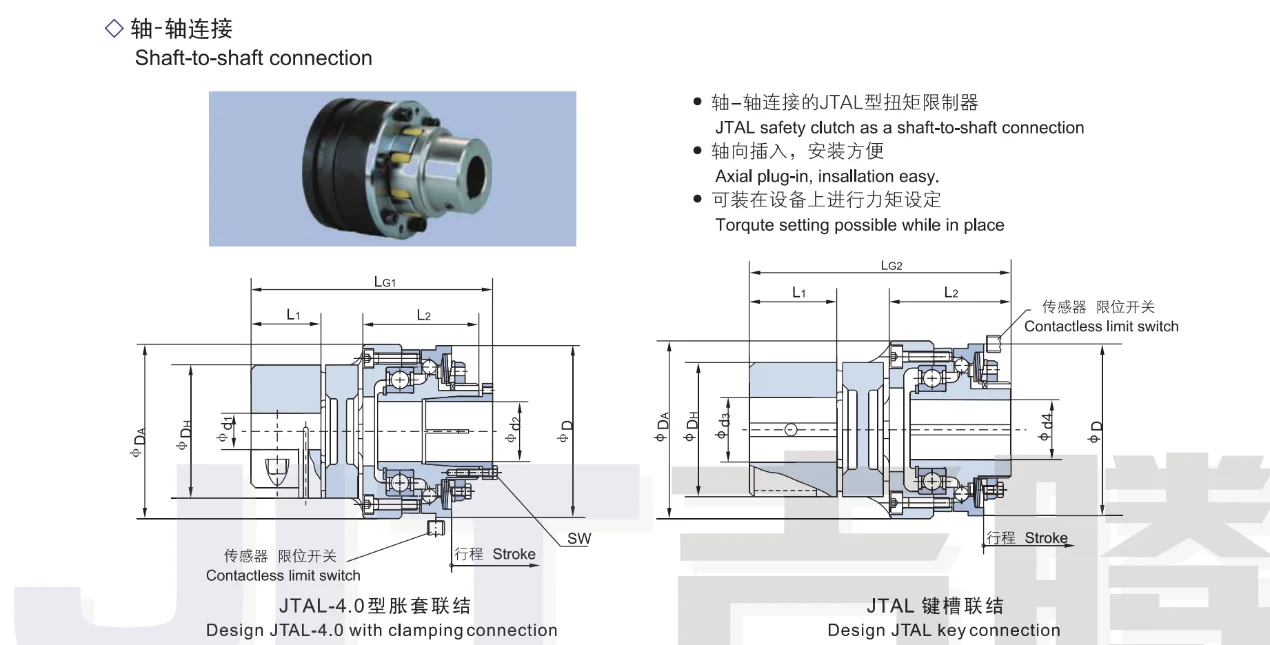

JTA03

L

Φ22

Φ22key الطريق

جتال

نطاق عزم الدوران (نيوتن متر) - X

نطاق عزم الدوران (نيوتن متر) - لتر

نطاق عزم الدوران (نيوتن متر) - م

Max.speed دورة في الدقيقة غير متوازنة

دفع السكتة الدماغية على التحميل الزائد ملم

01

5-12.5

10-25

20-50

4000

1.2

02

10-25

20-50

40-100

3000

1.5

03

20-50

40-100

80-200

2500

1.8

04

40-100

80-200

160-400

2000

2.0

05

70-175

140-350

280-700

1200

2.2

06

120-300

240-600

480-1200

800

2.5

جتال

Φd1

Φd2

Φd3

Φd4

دₐ

درهم

D

إل جي1

إل جي2

L₁

L₂

01

15-28

10-20

8-28

10-20

70

55

70

102

95

30

47

02

19-35

15-25

10-38

15-25

85

65

85

120

112

35

57

03

20-45

20-35

12-45

20-30

100

80

100

146

138

45

69

04

28-45

30-45

14-55

30-40

115

95

115

159

150

50

74

05

35-55

35-55

20-60

35-50

135

105

135

182

171

56

87

06

45-80

40-65

35-80

40-65

175

135

171

255

240

75

130

JTAL03

L

Φ20

Φ 20

Φ20keyway/ Φ 20-4.0 Φ 20-4.0 التصفيق

حجم/نوع المفصل

نطاق عزم الدوران (نيوتن متر)

التجويف النهائي (H7)

التجويف النهائي (H7)

التجويف النهائي (H7) Keyway إلى ورقة GB/T3852 1997 (Js9)
