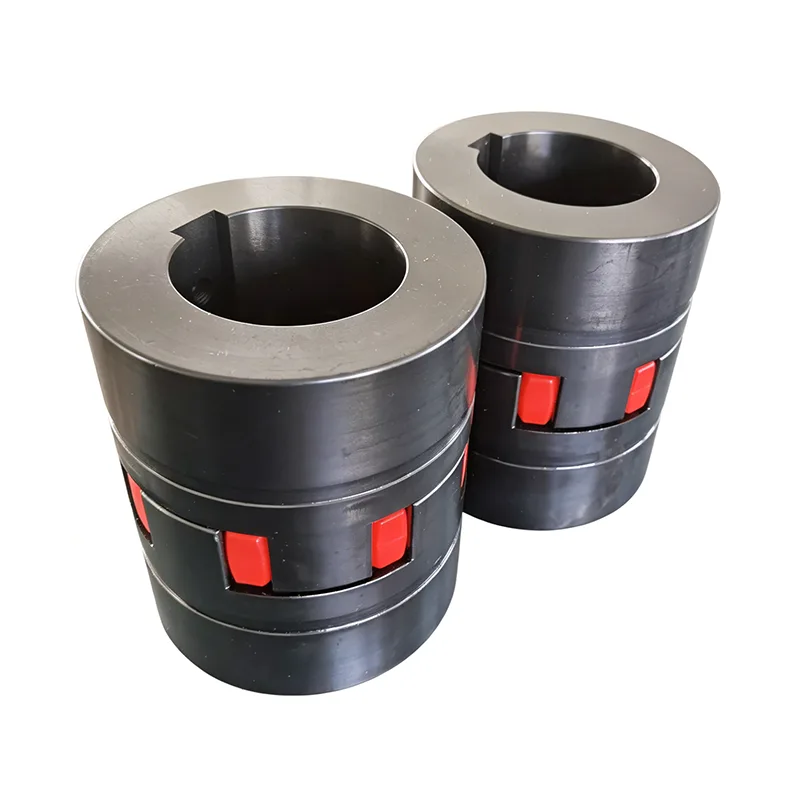

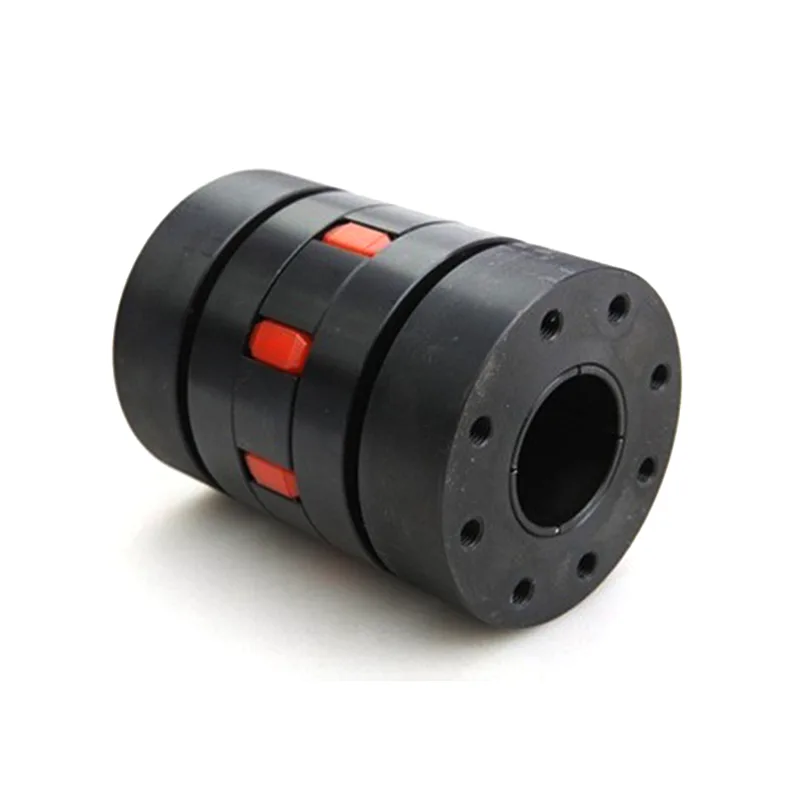

يُشار إليها أيضًا باسم الوصلات المرنة من النوع البرقوقي، وهي عبارة عن أداة تخميد مرنة تستخدم على نطاق واسع في نقل الطاقة الصناعية، حيث تجد تطبيقًا واسع النطاق عبر أنظمة دفع عمود الطاقة المختلفة ذات القدرة المتوسطة إلى المنخفضة.
على عكس أدوات التوصيل الصلبة التقليدية، تستخدم أداة التوصيل المرنة الفكية عنصرًا مرنًا مركزيًا على شكل برقوق لربط نصفي أداة التوصيل بمرونة (يحتوي كل منهما على "فكي" بارزين). يسمح هذا التصميم لأداة التوصيل بالتعويض تلقائيًا عن اختلال العمود النسبي بين المعدات المتصلة، مع تخميد الاهتزازات التشغيلية بشكل فعال.
بفضل مجموعة شاملة من المزايا - بما في ذلك البساطة الهيكلية، وعدم وجود متطلبات تشحيم، وسهولة الصيانة، وقدرة تحمل عالية - فقد أصبح المكون المفضل للتطبيقات التي تتضمن توقفات تشغيل متكررة وتبديل سريع للأمام والخلف.
ومع ذلك، المنتج لديه قيود تشغيلية محددة؛ وهو بشكل عام غير مناسب للتطبيقات الثقيلة أو السيناريوهات المتخصصة حيث تكون المساحة المحورية مقيدة بشدة. يُنصح المشترون باختيار الطراز المحدد بناءً على ظروف تشغيل المعدات الفعلية الخاصة بهم لضمان التوافق الأمثل والأداء المستقر.
تتميز أداة التوصيل المرنة الفكية بتصميم مبسط ومصمم بطريقة علمية. مع الحد الأدنى من المكونات ومنطق التجميع البسيط، فهو يمثل مكون نقل مرن عملي للغاية وخفيف الوزن.

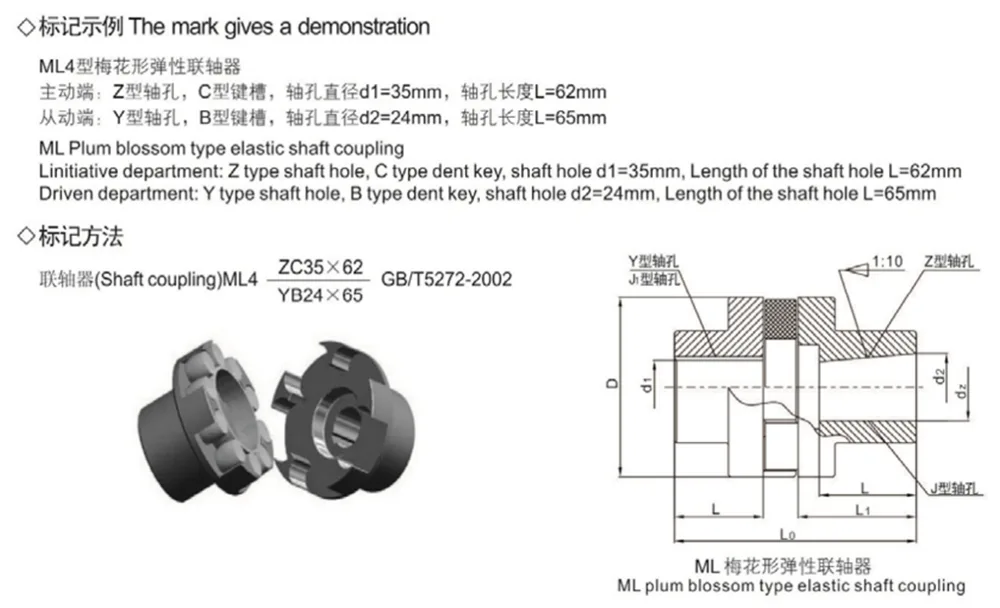

يتكون التجميع الكامل من نصفين متماثلين من أدوات التوصيل - يتميز كل منهما بفك أو عروات بارزة - ومدخل مركزي مرن على شكل برقوق. يتم نقل الطاقة بشكل ثابت من خلال الآلية حيث يمسك الفك بقوة ويتفاعل مع العنصر المرن.
تعمل الحشوة المرنة على شكل البرقوق بمثابة وسيط التخميد الأساسي، حيث تقع بين فكي نصفي أداة التوصيل. ومن خلال التخلص من الاتصال المباشر بين المعدن، فإن هذا التصميم يقلل بشكل أساسي من تآكل ناقل الحركة ويخفف من الصدمات الميكانيكية للمعدات.
مع القطر الخارجي الإجمالي الصغير والحد الأدنى من آثار التثبيت، فإن أداة التوصيل مناسبة بشكل مثالي لتخطيطات المعدات المدمجة، مما يضمن أنها لا تفرض أي عبء هيكلي على الآلات المضيفة.
تم تصميم أداة التوصيل المرنة Jaw خصيصًا لسيناريوهات نقل الطاقة القياسية المتوسطة إلى المنخفضة. إن مزاياه الأساسية - الاستقرار، والمتانة، والتشغيل بدون صيانة، والقدرة على التكيف العالية - تجعله مكونًا مناسبًا للغاية لغالبية تطبيقات المعدات الصناعية العامة.
يقوم تلقائيًا بالتعويض عن أخطاء الإزاحة النسبية بين أعمدة القيادة، مما يخفف من مشاكل تعثر ناقل الحركة والتآكل الناتجة عن انحرافات التثبيت والتشوه التشغيلي، وبالتالي تعزيز استقرار ناقل الحركة.
من خلال الاستفادة من خصائص النقل المرنة لعنصر المطاط الصناعي، فإنه يخفف بشكل فعال الاهتزازات التشغيلية ويمتص صدمات بدء التشغيل/الإيقاف، ويقلل من الضوضاء التشغيلية، ويحمي المكونات الحيوية مثل المحركات والمغازل.
الهيكل العام لا يتطلب أي تشحيم، مما يزيل خطر تسرب الزيت أو تسربه. لا يتطلب الأمر صيانة يومية معقدة، مما يقلل بشكل كبير من صيانة المعدات وتكاليف العمالة.
يوفر أداءً ممتازًا في تحمل الأحمال بالنسبة لحجمه، مما يجعله مناسبًا لتطبيقات التشغيل المستمر التي تتضمن مخرجات طاقة صغيرة إلى متوسطة. يعد استبدال عنصر المطاط الصناعي لاحقًا عملية بسيطة؛ ويمكن تحقيق ذلك بمجرد النقل المحوري لأحد نصفي أداة التوصيل، مما يضمن كفاءة صيانة عالية.
استنادًا إلى تصميمها الهيكلي وخصائص أدائها، تم تصميم أداة التوصيل الفكية المرنة خصيصًا لتطبيقات النقل المستقرة - بما في ذلك تلك التي تتضمن التبديل المتكرر - مما يوفر نطاق تطبيق محدد بوضوح ويتيح الاختيار الدقيق للمنتج.
- معدات نقل التشغيل/الإيقاف عالية التردد: مصممة خصيصًا لأنظمة دفع الطاقة الصغيرة إلى المتوسطة التي تتطلب التشغيل والإيقاف والتبديل إلى الأمام/الخلف بشكل متكرر؛ يخفف بشكل فعال أحمال الصدمات الناتجة أثناء هذه التحولات.
- سرعة متوسطة إلى منخفضة: معدات تشغيل مستقرة: مناسبة لأنظمة تشغيل الآلات الصناعية التي تعمل بسرعات منخفضة إلى متوسطة، مما يجعلها مثالية لبيئات الإنتاج حيث يتم وضع متطلبات عالية على استقرار ناقل الحركة وموثوقية التشغيل.
- معدات الطاقة الصغيرة والمتوسطة للأغراض العامة: تستخدم على نطاق واسع عبر مختلف أنظمة النقل الميكانيكية ذات الطاقة الصغيرة والمتوسطة؛ يعمل كمكون نقل قياسي لخطوط التجميع الصناعية التقليدية وآلات المعالجة للأغراض العامة.
- س1: هل يحتاج إلى تزييت أو صيانة دورية؟
A1: تتميز الوصلة الفكية المرنة بهيكل نقل مرن من المطاط الصناعي الذي لا يتطلب أي تشحيم أثناء التشغيل، مما يزيل مشكلات التلوث بالزيت. لا يحتاج إلى صيانة في الاستخدام اليومي؛ إن الفحوصات الدورية للتأكد من خلو المطاط الصناعي من التقادم أو التآكل المفرط هي المتطلبات الوحيدة، مما يؤدي إلى انخفاض تكاليف التشغيل والصيانة للغاية.
- س2: هل هذه الوصلة مناسبة للمعدات عالية السرعة أو ذات الأحمال الثقيلة؟
ج2: تم تصميم هذا المنتج في المقام الأول لتطبيقات نقل الطاقة ذات السرعة المتوسطة إلى المنخفضة والصغيرة إلى المتوسطة، وهو مصمم خصيصًا للظروف التي تتضمن التشغيل/الإيقاف المتكرر والتبديل للأمام/الخلف. وهي غير مصممة لتحمل الأحمال الثقيلة لفترات طويلة أو التشغيل فائق السرعة؛ بالنسبة لسيناريوهات الأحمال الثقيلة، نوصي بالتبديل إلى أداة توصيل مخصصة للخدمة الشاقة.
- س3: هل من الضروري تفكيك المجموعة بأكملها لاستبدال المطاط الصناعي العنكبوتي؟
ج3: ليست هناك حاجة لتفكيك المجموعة بأكملها؛ يمكن استبدال المطاط الصناعي ببساطة عن طريق تحريك نصفي أداة التوصيل بشكل محوري. هذا الإجراء سريع ومباشر، ولا يؤثر على الهيكل الرئيسي للمعدات. ومع ذلك، يفترض هذا أنه تم توفير خلوص محوري كافٍ ضمن إعداد المعدات.
