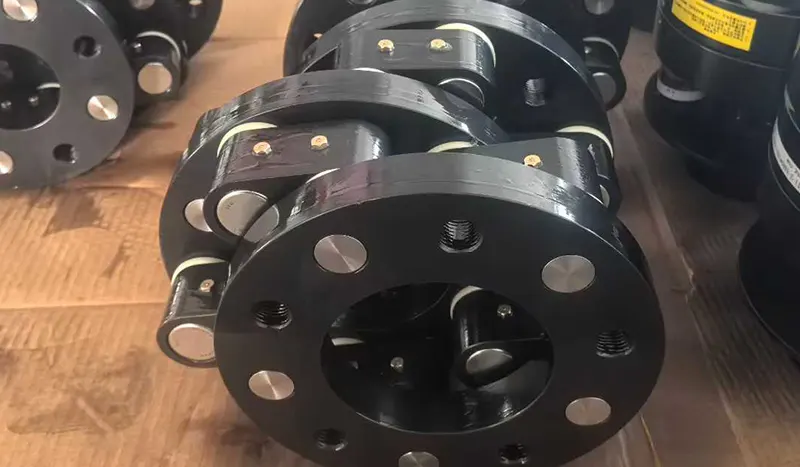

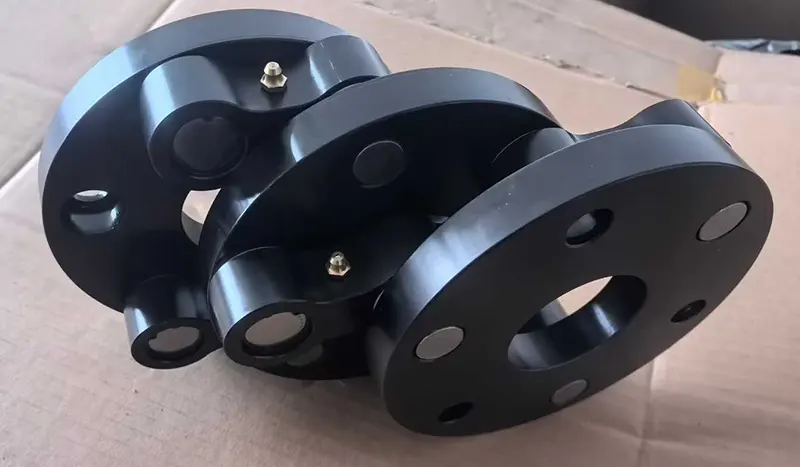

تعتبر أداة التوصيل اللامركزية المتوازية أحد مكونات ناقل الحركة الخاصة التي تختلف عن أدوات التوصيل التقليدية الصلبة والمرنة. معظم أدوات التوصيل القياسية المتوفرة في السوق مناسبة فقط للنقل المحوري ولا يمكنها استيعاب الإزاحة المتوازية الشعاعية الكبيرة الموجودة في المعدات. يؤدي هذا غالبًا إلى ارتعاش ناقل الحركة وانحراف الطاقة وتآكل العمود وإيقاف تشغيل المعدات.
Jiteng، بصفته المصنع الأصلي، يقوم بشكل مستقل بالبحث وإنتاج أدوات التوصيل اللامركزية المتوازية عالية الدقة. على أساس الهيكل المدمج، فإنه يأخذ في الاعتبار أيضًا الصلابة العالية للغاية والقدرة القوية على تعويض الانحراف. يمكنه الحفاظ على صفر رد فعل عكسي وتشغيل مستقر بسرعة ثابتة في ظل ظروف التحميل الثقيل والسرعة العالية، وهو منتج مطور وبديل لحل مشكلة إزاحة العمود المتوازي في المعدات الصناعية.
| وضع | وصلة رقم |
(مم) شعاعي ماكسي- com.mumdisplacement |
N.mStarting عزم الدوران نيوتن متر |
N.mNormal عزم الدوران نيوتن متر |
الحد الأقصى سرعة |
الشعاعي حمولة |
اقتران تبيع نصف القطر |
وزن كجم |
الجمود الدوارة كجم.م² |
|
| 25*0.95 | خطي | C | R | |||||||
| PC70.74 | 3x2 | 68 | 65 | 137 | 49 | 3000 | 3870 | 0.024 | 1.3 | 9.03x10-4 |
| PC92.74 | 3x2 | 133 | 128 | 196 | 68 | 2500 | 3870 | 0.035 | 1.9 | 2.69x10-3 |
| PC120.101 | 3x2 | 171 | 165 | 600 | 196 | 2000 | 8920 | 0.045 | 4.9 | 1.15x102-2 |
| PC140.134 | 3x2 | 171 | 165 | 1060 | 350 | 1800 | 14120 | 0.050 | 10.4 | 2.80x102-2 |
| PC160.155 | 3x2 | 190 | 183 | 1850 | 640 | 1500 | 21570 | 0.057 | 15.7 | 5.80x10-2 |
| PC200.196.1 | 3x2 | 171 | 165 | 3470 | 1180 | 1000 | 30890 | 0.075 | 27.0 | 1.61x10-1 |
| PC200.196.2 | 4x2 | 171 | 165 | 4170 | 1370 | 600 | 30890 | 0.075 | 30 | 1.80x10-1 |
| PC230.196 | 5x2 | 171 | 165 | 6280 | 2060 | 500 | 30890 | 0.090 | 35 | 3.08x10-1 |
| PC250.196 | 6x2 | 171 | 165 | 8340 | 2750 | 460 | 30890 | 0.100 | 43 | 4.48x10-1 |
| PC330.196 | 8x2 | 171 | 165 | 15700 | 5200 | 300 | 30890 | 0.140 | 59 | 1.19 |
| PC390.196 | 10x2 | 171 | 165 | 23500 | 7850 | 250 | 30890 | 0.170 | 79 | 2.25 |

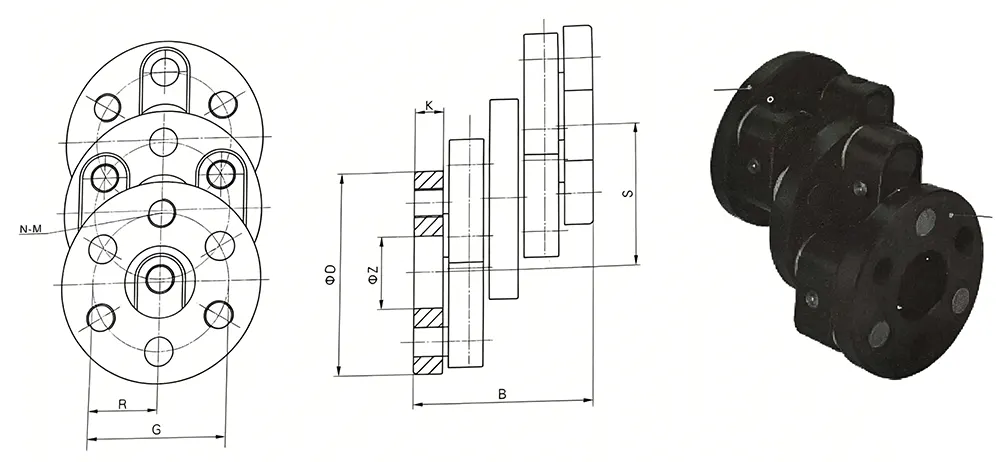

| نموذج | D | B | S | ض (H7) | G | N | M | K |
| PC70.74 | 70 | 74 | 36 | 25 | 48 | 3 | م10 | 10 |
| PC92.74 | 92 | 74 | 70 | 45 | 70 | 3 | م10 | 10 |
| PC120.101 | 120 | 101 | 90 | 50 | 90 | 3 | م12 | 15 |
| PC140.134 | 140 | 134 | 90 | 55 | 100 | 3 | م16 | 22 |
| PC160.155 | 160 | 155 | 100 | 60 | 115 | 3 | م16 | 25 |
| PC200.196.1 | 200 | 196 | 90 | 80 | 150 | 3 | م20 | 30 |
| PC200.196.2 | 200 | 196 | 90 | 80 | 150 | 4 | م20 | 30 |
| PC230.196 | 230 | 196 | 90 | 120 | 180 | 5 | م20 | 30 |
| PC250.196 | 250 | 196 | 90 | 120 | 200 | 6 | م20 | 30 |
| PC330.196 | 330 | 196 | 90 | 210 | 280 | 8 | م20 | 30 |
| PC390.196 | 390 | 196 | 90 | 250 | 340 | 10 | م20 | 30 |
تحقق أداة التوصيل اللامركزية المتوازية نقل الطاقة من خلال بنية وصلة لامركزية متناظرة ودقيقة، والتي تختلف عن التوصيل الصلب أو وضع نقل التخزين المؤقت المرن للوصلات العادية.
- ناقل الحركة المتوازي اللامركزي: من خلال التنسيق الهيكلي الدقيق، يظل عمود القيادة وعمود القيادة في دوران متزامن حتى عندما يكون هناك إزاحة شعاعية متوازية ثابتة أو ديناميكية. لن يكون هناك أي تشويش في ناقل الحركة بسبب اختلال العمود.
- خرج ثابت السرعة بدون رد فعل عكسي: لا يحتوي الهيكل العام على فجوة نقل. تتم مزامنة نقل عزم الدوران بالكامل دون أي تأخير، مما يضمن أن سرعة الإدخال هي بالضبط نفس سرعة الإخراج، مما يحقق نقل ثابت السرعة.
- التعويض المرن لنقل القوة الصلبة: مع الحفاظ على صلابة عالية في نقل عزم الدوران، فإنه يعوض بشكل مستقل عن انحرافات تركيب المعدات، وتشوه الإطار، وتآكل التشغيل، مع الأخذ في الاعتبار كل من قوة النقل والأداء المزدوج لتعويض الانحراف.
بالنسبة لمختلف نقاط الضعف الصناعية المتعلقة بنقل الحركة اللامركزي في المعدات الصناعية، يمكن لأداة التوصيل اللامركزية المتوازية أن تحل بدقة ظروف العمل الصعبة التي لا تستطيع أدوات التوصيل العادية التغلب عليها، مما يقلل بشكل كبير من أعطال المعدات وتكاليف التشغيل.
- مشكلة تكيف إزاحة المحور: يمكن أن تحل مشاكل الانحراف المتوازي ثنائي المحور وعدم المحاذاة الشعاعية الناتجة عن أخطاء تركيب المعدات، وتشوه الإطار، والتآكل طويل الأمد، مما يعوض عيوب أدوات التوصيل القياسية التي لا يمكنها التكيف مع الانحراف الكبير ظروف العمل.
- مشكلة فقدان دقة الإرسال: إنها تحل المشكلات الشائعة مثل خلوص ناقل الحركة، وتقلب السرعة، وتأخر الطاقة، وارتعاش المعدات في ظل ظروف غريبة الأطوار، مما يضمن التشغيل المستمر عالي الدقة للمعدات الدقيقة.
- مشاكل تآكل المعدات: لا تعتمد على مكونات مرنة للتكيف مع الانحرافات، مع هيكل عالي الصلابة يعمل على استقرار نقل القوة، وتقليل الضغط الجانبي والتآكل غير الطبيعي على الأعمدة والمحامل والأختام، وخفض معدل فشل المعدات.
- مشكلة محدودية مساحة التركيب: هيكل مدمج وخفيف الوزن، مناسب لمساحات التركيب الضيقة، مما يحل مشكلة الوصلات التعويضية التقليدية التي تكون كبيرة الحجم وغير قادرة على التكيف مع تركيب المعدات الدقيقة.
بفضل التعويض اللامركزي الفريد من نوعه، وعدم دقة النقل العكسي، ومزايا المتانة العالية الصلابة، فإن أداة التوصيل اللامركزية المتوازية قابلة للتطبيق على نطاق واسع على العديد من المعدات الصناعية ذات إزاحات المحاور المتوازية، والتي تغطي صناعات متعددة لظروف النقل الدقيقة.
- المعدات الدقيقة الآلية: مناسبة لأنظمة القيادة المؤازرة، وخطوط الإنتاج الآلية غير القياسية، وآليات النقل الدقيقة، ومناسبة لانحرافات تجميع المعدات وتشغيل الظروف اللامركزية المتوازية الناتجة عن التشوه.
- الآلات الخاصة للصناعات الخفيفة: تستخدم على نطاق واسع في آلات الطباعة، وآلات التعبئة والتغليف، وآلات النسيج، وما إلى ذلك، مما يضمن النقل المستقر والدقيق لأنظمة العمود اللامركزي في ظل التشغيل عالي السرعة.
- معدات النقل الصناعية العامة: تنطبق على مختلف المعدات الميكانيكية العامة التي تتطلب وصلة متوازية ثنائية المحور ولها انحرافات طفيفة في التركيب، ومناسبة لسيناريوهات النقل التقليدية ذات السرعة المتوسطة والتشغيل المستمر.
- مشاريع تجديد المعدات وترقيتها: مصممة خصيصًا لتجديد المعدات القديمة، والمعدات المخصصة غير القياسية، ومعدات الإطار المشوهة بسهولة، مما يؤدي بشكل فعال إلى حل مشكلات ضعف التوافق والتلف المتكرر لأجهزة التوصيل التقليدية.
بصفتها الشركة المصنعة الأصلية لـ Parallel Eccentric Coupling، تستفيد Jiteng من سنوات خبرتها في الصناعة ومباني المصنع الخاصة بها ومجموعة كاملة من معدات الإنتاج الدقيقة لتزويد العملاء بحلول شراء موثوقة من أبعاد متعددة بما في ذلك الاحتراف والجودة والتسليم والخدمة.

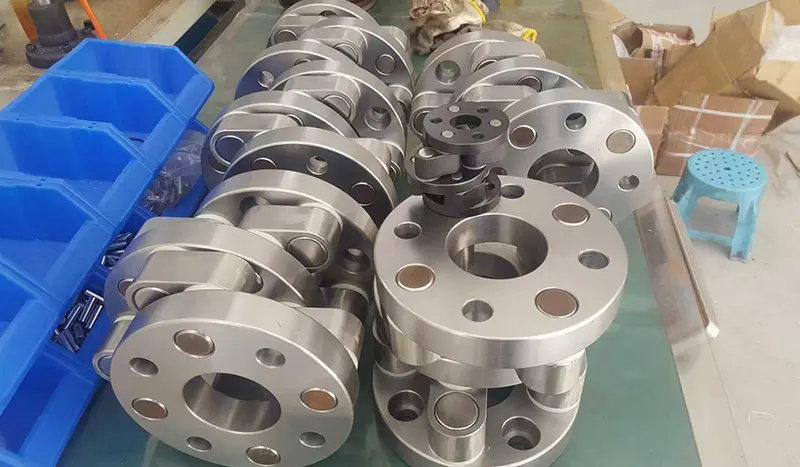

مع مصنعها الخاص الذي تبلغ مساحته ألف متر مربع ومجموعة كاملة من معدات المعالجة الدقيقة CNC، تقوم Jiteng بشكل مستقل بإكمال بحث وتطوير المنتج والمعالجة والطحن الدقيق واختبار الدقة. لقد انخرطت بعمق في مجال النقل لسنوات عديدة وهي بارعة في اختيار الحلول ومطابقتها لمختلف ظروف العمل المعقدة والغريبة.
يتم اختبار جميع أدوات التوصيل اللامركزية المتوازية للتأكد من التعويض اللامركزي وعزم الدوران ودقة الحجم قبل مغادرة المصنع. وهذا يضمن عدم وجود مشكلات مثل عدم تلبية معايير الدقة، أو النقل غير المستقر، أو فشل تعويض الانحراف. الجودة يمكن تتبعها.
النماذج القياسية متوفرة دائمًا في المخزون، ويتم دعم التسليم السريع وأوامر الطوارئ. في الوقت نفسه، يمكن تخصيص الأحجام غير القياسية والمعلمات اللامركزية الخاصة لتلبية احتياجات مطابقة المعدات المتخصصة والمعقدة والمخصصة المختلفة.
قبل البيع، تختار Jiteng النموذج بدقة على أساس الانحراف المركزي، وسرعة الدوران، والحمل، وظروف العمل لتجنب أخطاء الاختيار. أثناء عملية البيع، يقوم بمزامنة تقدم الإنتاج في الوقت الفعلي. بعد البيع، فإنه يوفر إرشادات التثبيت وإجابات استكشاف الأخطاء وإصلاحها وحلول الأخطاء للتخلص تمامًا من المخاوف المتعلقة بالشراء والاستخدام.
في ظل نفس الدقة والأداء، فإنه يوفر فعالية أفضل من حيث التكلفة، مما يجعله مناسبًا لتوريد الدفعات على المدى الطويل، وتجديد المعدات، وشراء المشاريع من قبل الشركات.
