محدد عزم الدوران الاحتكاك

تتميز بالهيكل البسيط، والأداء العالي التكلفة، وتعديل عزم الدوران المريح والتشغيل المستقر، ويتم تطبيق منتجاتنا على نطاق واسع في ناقل الحركة الميكانيكي العام، والحمل الخفيف والمتوسط، والتشغيل المتقطع وظروف العمل التقليدية للحماية من التحميل الزائد. إنها ملحقات أمان عملية وفعالة من حيث التكلفة للحماية من الحمل الزائد الميكانيكي.

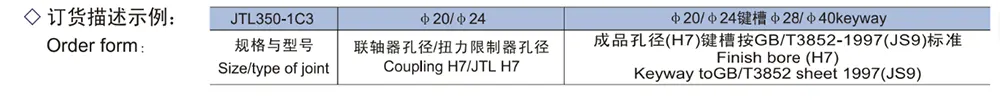

يتم ضبط عزم الدوران لمحدد عزم دوران الاحتكاك عن طريق شد أو فك مسامير الضبط و/أو صواميل الضبط. لتعديل عزم الدوران من JTL200 إلى JTL350، يتم توفير صامولة تعديل، وبالنسبة لـ JTL500 إلى JTL20 يتم توفير مسامير الضبط. يمكن إجراء إعداد عزم الدوران بعد تركيب محدد عزم الدوران على العمود.

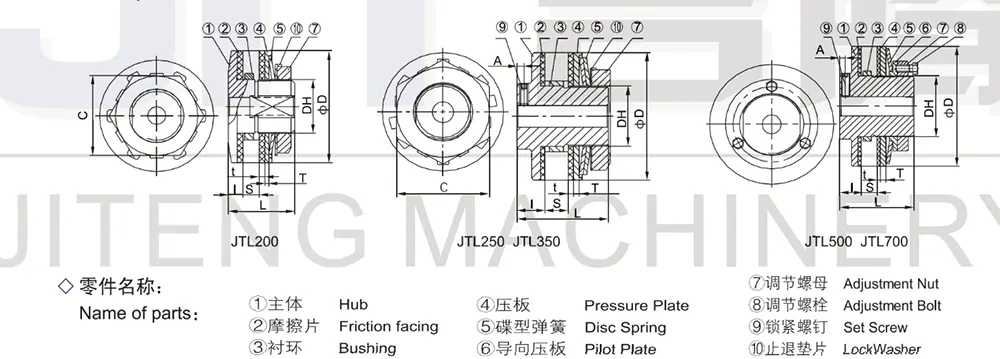

من JTL 200 إلى JTL 350:

أولاً، قم بتدوير صامولة الضبط بإحكام يدويًا بحيث يتناسب الزنبرك القرصي مع اللوحة. ثم قم بربط الصمولة مبدئيًا بحوالي 60 درجة باستخدام مفتاح الربط.

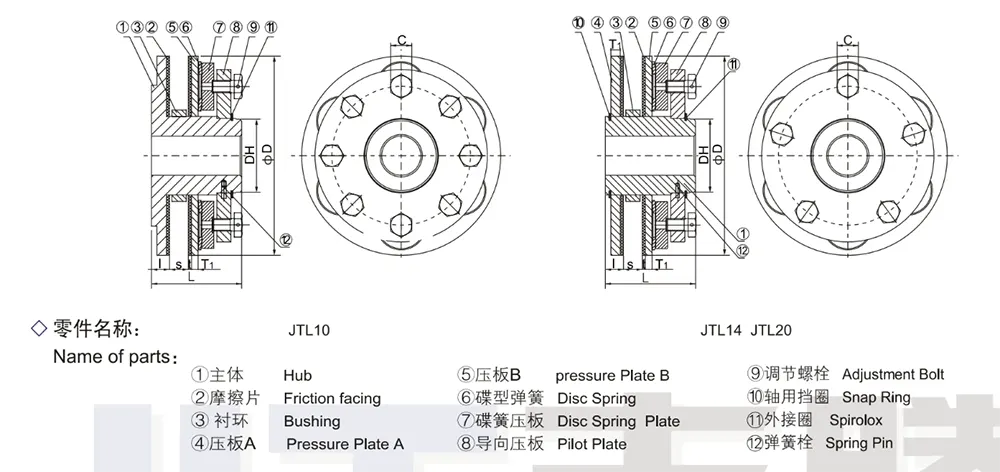

من أجل JTL500 إلى JTL10、14、20:

أولاً، قم بتدوير الصامولة لتثبيت زنبرك القرص على اللوحة، ثم قم بربط كل مسمار ضبط بحوالي 60 درجة. بعد ذلك، إذا انزلق محدد عزم الدوران في ظل ظروف التحميل العادية، فقم بربط الصواميل (من JTL200 إلى JTL350) أو البراغي (من JTL500 أو JTL20) تدريجيًا حتى يتوقف محدد عزم الدوران عن الانزلاق.

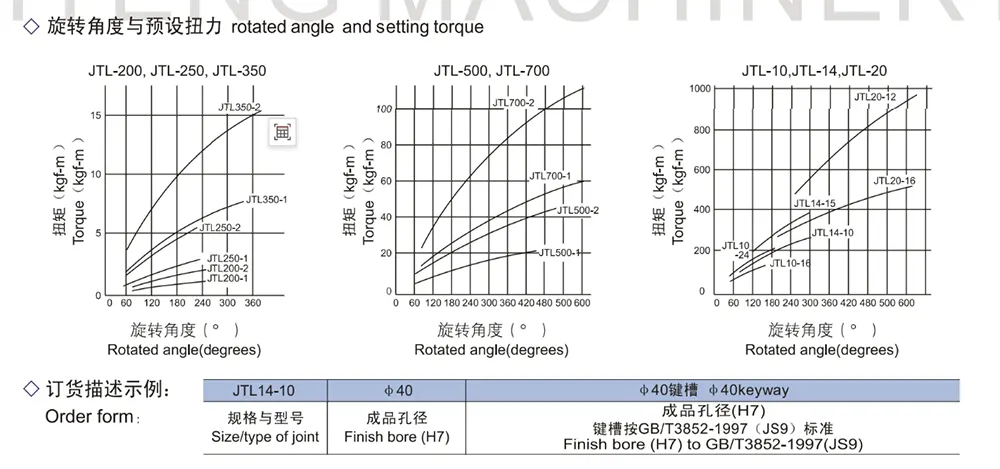

قم دائمًا بربط (أو فك) البراغي بالتساوي. حاول هذا الضبط عدة مرات للعثور على إعداد عزم الدوران المناسب للماكينة. للحصول على إرشاداتك، يوضح الرسم البياني الموجود في الصفحة التالية العلاقة بين زاوية التدوير الفعالة وعزم الدوران المحدد مسبقًا. للحصول على ضبط دقيق لعزم الدوران، يوصى بتشغيل محدد عزم الدوران؛ على سبيل المثال، 500 دورة بمعدل 50 إلى 60 دورة/دقيقة بزاوية دوران قدرها 45 درجة لصواميل الضبط أو البراغي.

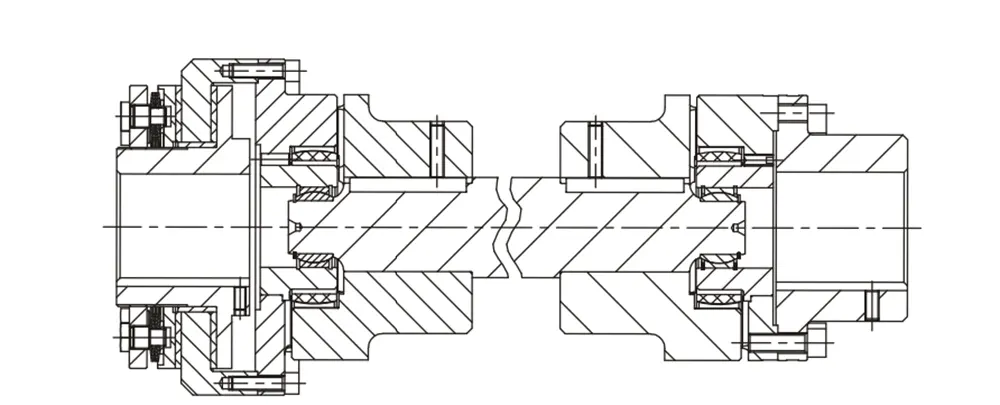

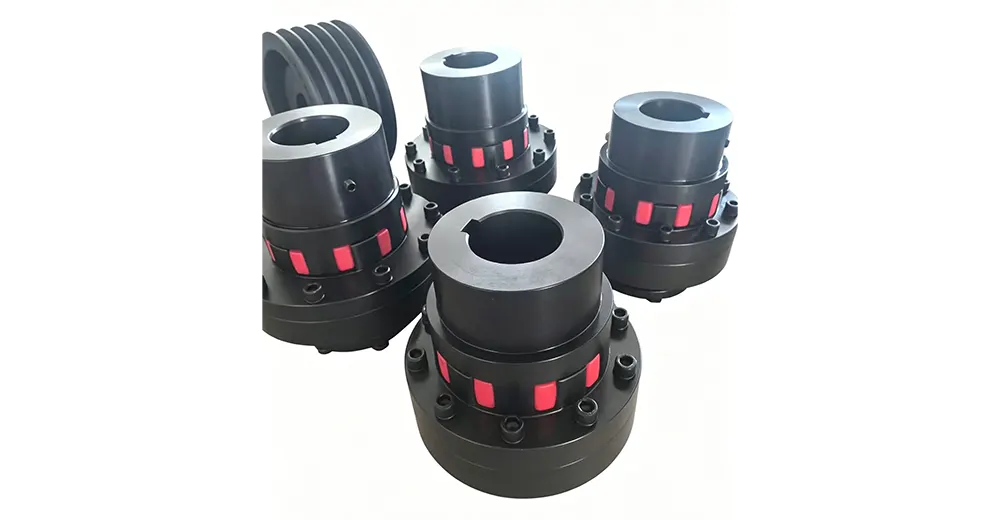

تجمع أداة تحديد عزم دوران الاحتكاك بين الحماية من الانزلاق الزائد والقدرة على الجمع بين أعمدة القيادة والقيادة. إنها عبارة عن مجموعة تتكون من محدد عزم الدوران JT® وقارنة التوصيل ذات السلسلة الدوارة.

يوفر هذا البناء شخصية يمكن الاعتماد عليها وأداة توصيل مرنة سهلة التجميع.

1. مع اقتران الصفيحة الفولاذية الصلبة الالتوائية والخالية من ردود الفعل العكسية

2. مناسبة لدرجات حرارة التشغيل العالية (حتى 280 درجة مئوية)

3. مع فواصل متغيرة لأبعاد مسافة العمود المختلفة

1. اتصال من العمود إلى العمود

2. قابض الأمان المرن الالتوائي

3. المكونات الإضافية المحورية

4. قادر على التعويض عن المحاذاة الخاطئة

5. يمكن ضبط عزم الدوران أثناء وجوده في مكانه

6. إنهاء التجويف وفقًا لمعايير ISO fit H7، ومجرى المفاتيح وفقًا لمعيار DIN 6885sheet1-Js9

1. كما اقتران رمح المتوسطة

2. لأبعاد مسافة العمود الكبيرة

3.متوفر مع وصلات الصفيحة الفولاذية

1. حل بسيط وصغير الحجم.

2. هذا الإصدار مجهز بنوابض لولبية لضبط دقيق: .../سم.

3. مناسبة للاستخدام في ظل ظروف مضادة للتآكل: DF/EA.

4. التجميع المخصص متاح (إصدار L).

5. قفل التعديل عبر حلقة شعاعية، استبدال سهل للعلامات التجارية الأخرى في السوق: .../GR.

6. نطاق عزم الدوران: 1-23,000 نيوتن متر؛ الأعلى. قطر التجويف Φ140mm.

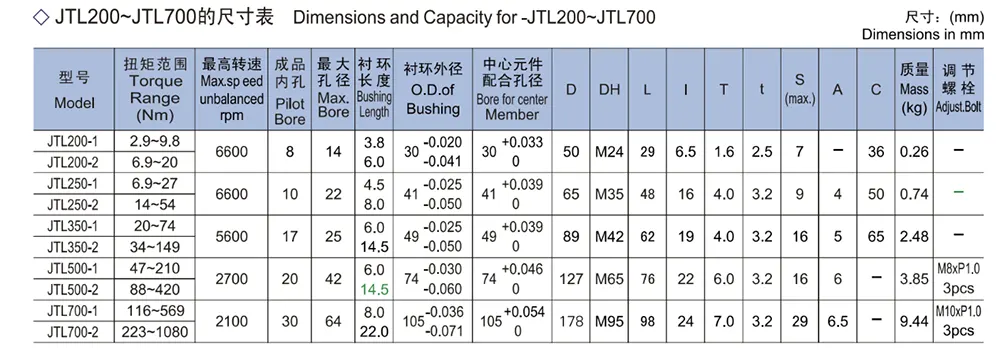

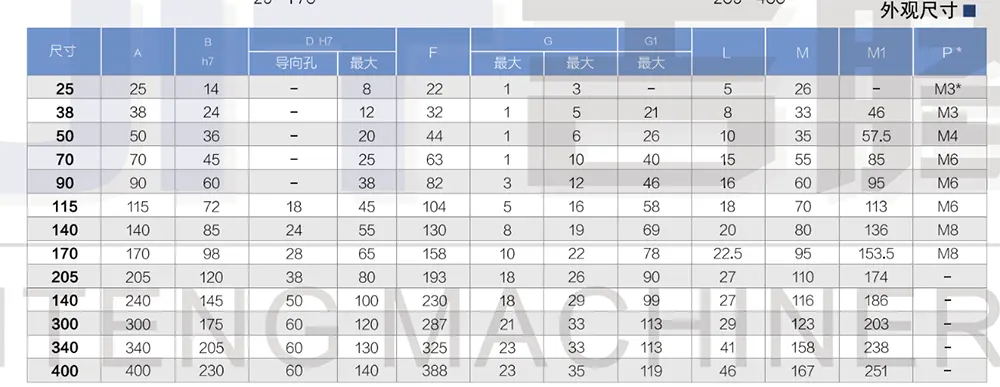

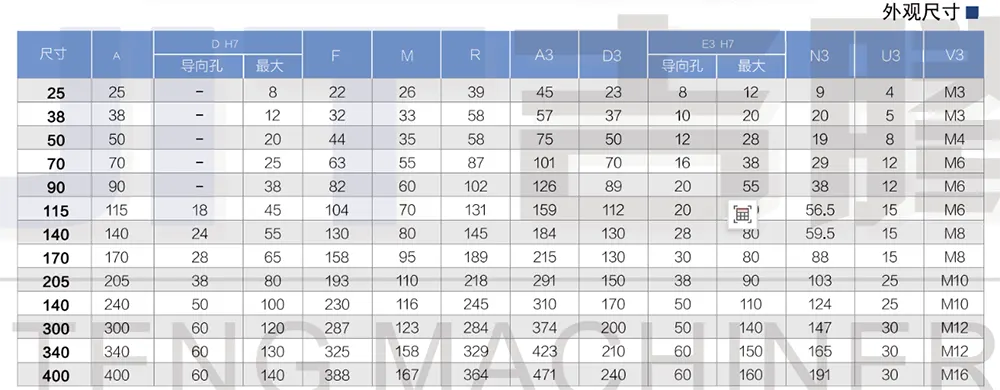

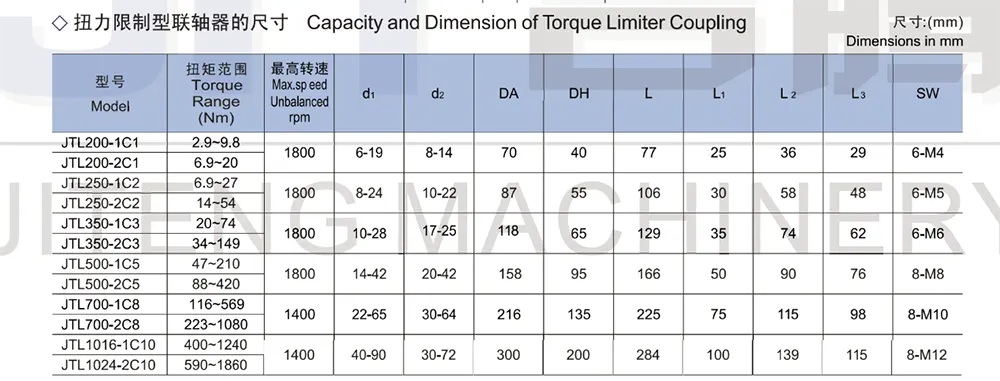

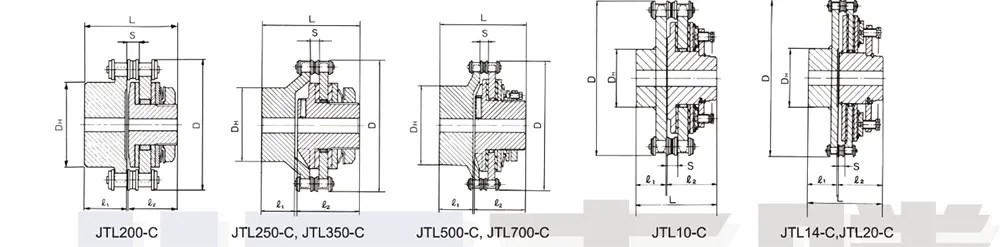

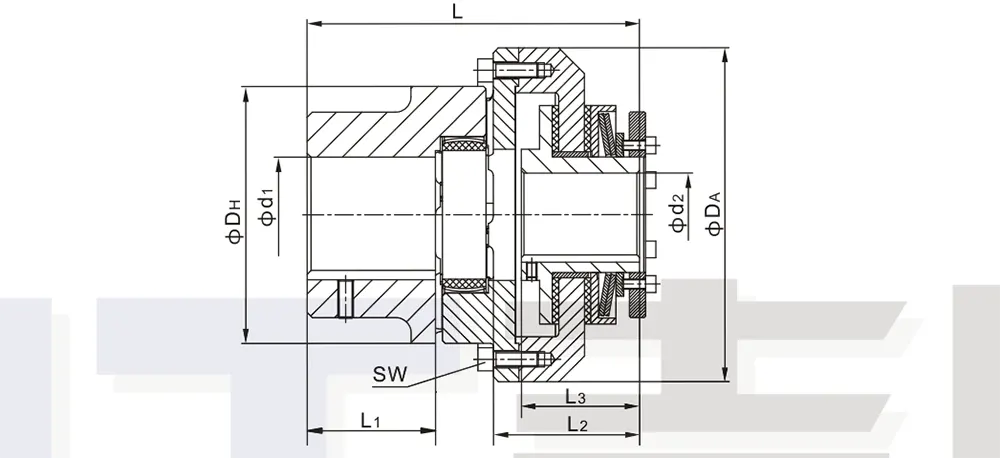

الأبعاد الشاملة

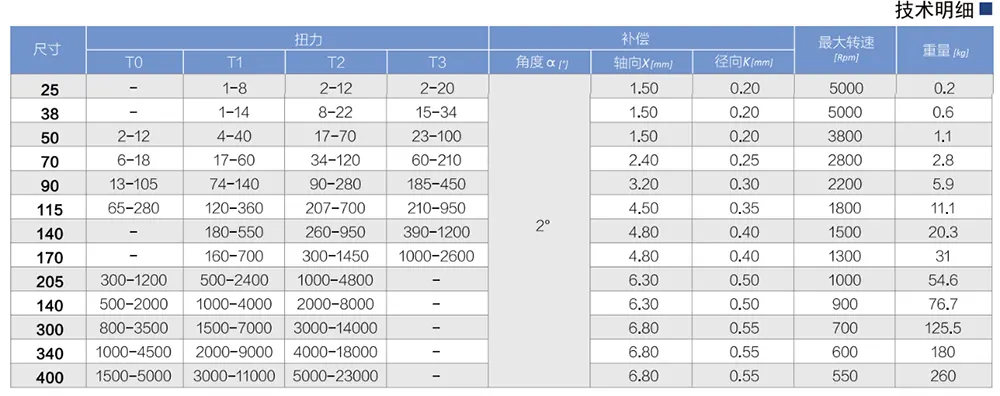

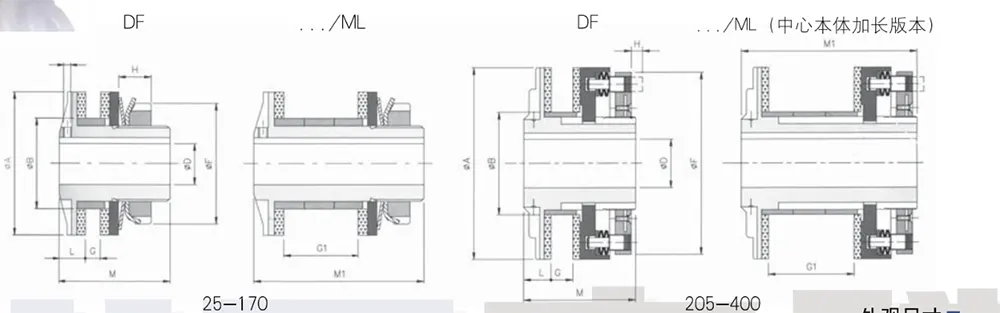

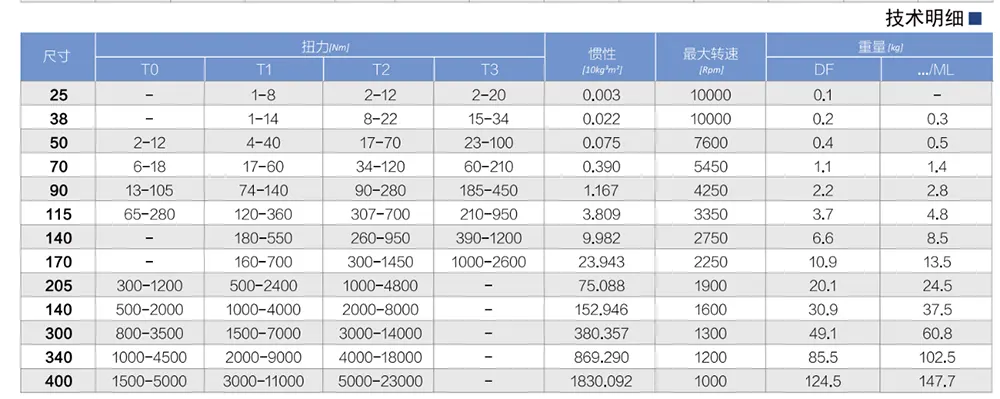

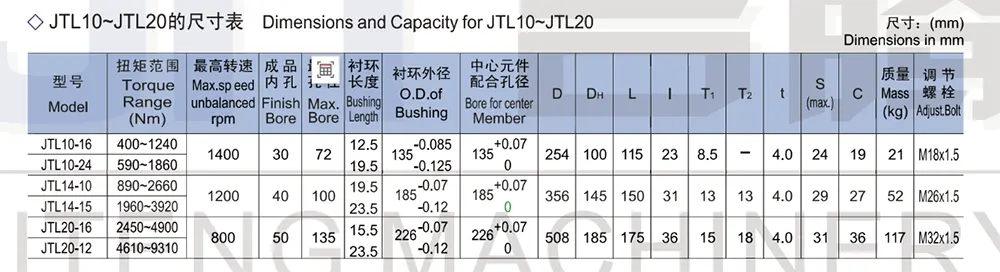

التفاصيل الفنية

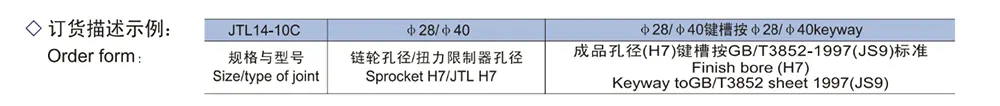

عند الطلب

P*: مقاس 25، توجد براغي ذات رأس مسطح على جانب الصمولة، وليس على جانب الحافة.

ويتعلق الوزن بمحدد عزم الدوران مع التجويف الدليلي (DF). يشير القصور الذاتي إلى الحد الأقصى لقطر التجويف النهائي.

1. حل بسيط وصغير الحجم لتطبيقات المحرك المحوري.

2. حماية الزائد ثنائي الاتجاه.

3. يمكن تجهيز محدد عزم الدوران بأنواع مختلفة من أقراص الاحتكاك لتلبية متطلبات التطبيق المحددة.

4. هذا الإصدار مزود بنوابض لولبية متطابقة من أجل الضبط الدقيق للتجميع: .../CM/TAC.

5. قفل شعاعي عبر قفل الجوز: .../GR.

6. نطاق عزم الدوران: 1-23,000 نيوتن متر؛ الأعلى. قطر التجويف: Φ160mm.

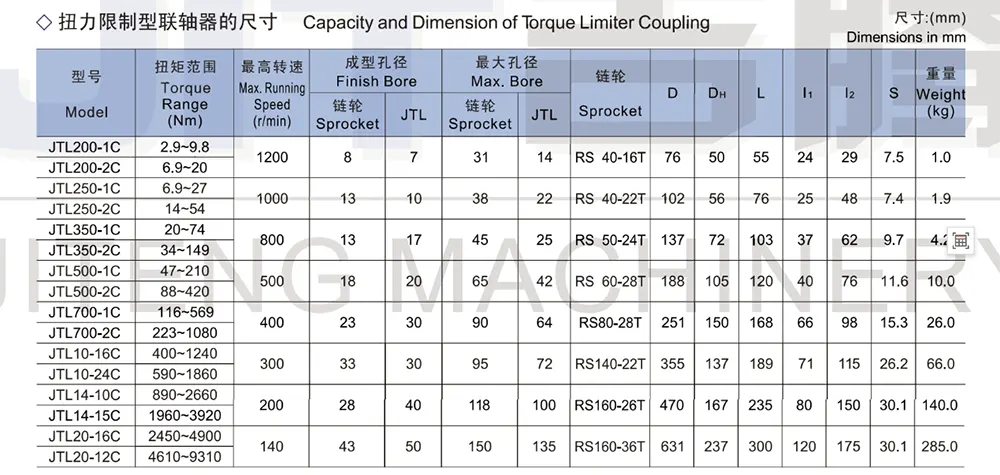

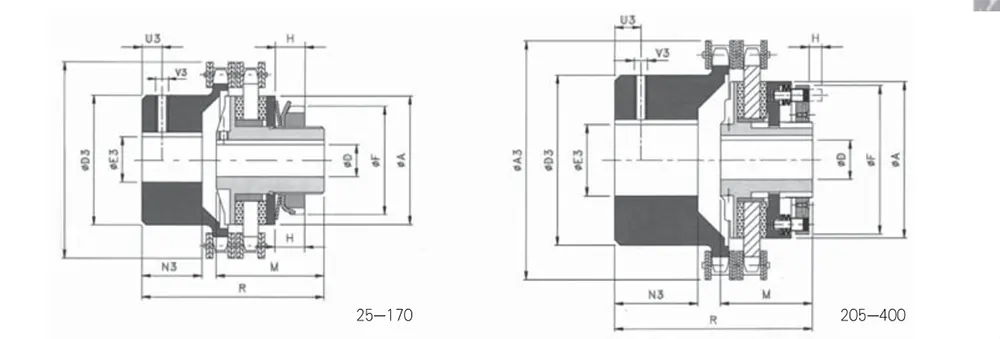

الأبعاد الشاملة

التفاصيل الفنية

عند الطلب

تشير البيانات إلى التجميع الكامل (DF/TAC)

يشير الوزن إلى التجميع الكامل مع التجويف الدليلي (DF/TAC)
