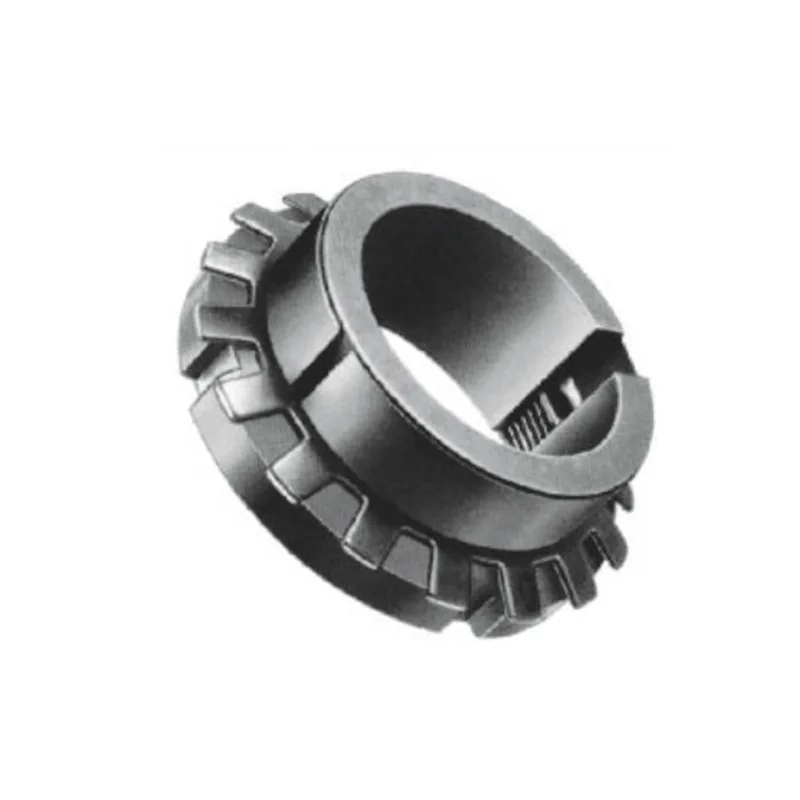

مجموعة القفل من النوع Z9 عبارة عن مكون قفل بدون مفتاح خاص وخفيف الوزن ولكنه شديد التحمل تم تطويره بواسطة Jiteng Machinery. يعتمد تشغيله على مبدأ القفل الذاتي المخروطي الدقيق لنقل الطاقة. يتميز بمظهر نحيف ومدمج يشغل الحد الأدنى من مساحة التثبيت، ويوفر قوة تثبيت موحدة ومستقرة، مما يجعله متوافقًا مع كل من الأعمدة الصلبة والمجوفة من الأنواع المختلفة. تم تصميمه خصيصًا للتطبيقات التي تتضمن المساحات الضيقة، والأحمال المتوسطة إلى الثقيلة، وعمليات البدء والإيقاف المتكررة، حيث وجد تطبيقًا واسع النطاق في الآلات العامة - بما في ذلك أنظمة التشغيل الآلي، ومعدات الأعمال الخشبية، وآلات التعبئة والتغليف.
يتميز الطراز Z9، الذي يتميز عن الأكمام التوسعية التقليدية الضخمة، بتصميم هيكلي رفيع وخفيف الوزن. بالنسبة لأي تصنيف معين لعزم الدوران، فإنه يوفر مساحة إجمالية أصغر وشكلًا أنحف - تم تصميمه خصيصًا لحل تحديات التجميع داخل المعدات التي تتميز بمساحات داخلية مدمجة وتخطيطات مقيدة.
1. مساحة أصغر لعزم الدوران المكافئ: مع الحفاظ على قدرات حمل الأحمال القياسية المتوسطة إلى الثقيلة، يتميز التجميع بهيكل نحيف ومبسط. يتفوق سمكها وحجمها الإجمالي على تلك الأكمام التوسعية القياسية بمواصفات عزم الدوران المكافئة، مما يحقق بشكل فعال نسبة أداء "حجم صغير، حمل عالي".
2. مُحسّن لتخطيطات المعدات المدمجة: تم تصميمه مع مراعاة مساحات التثبيت المحصورة الموجودة في أنظمة التشغيل الآلي والآلات الصناعية الخفيفة الدقيقة، ولا يشغل التجميع أي مساحة زائدة بمجرد تركيبه. وهذا يسهل التخطيط الداخلي الأنيق والمنظم للجهاز المضيف، وبالتالي دعم الانتقال نحو تصميمات معدات أخف وزنًا وأكثر تكاملاً.
3. تعدد الاستخدامات عبر أقطار العمود: تتيح مجموعة القفل من النوع Z9 اتصالات نقل الطاقة لمجموعة واسعة من مواصفات العمود الصلب والمجوف. ويضمن نطاقها الواسع من أقطار العمود المتوافقة تنوعًا عاليًا، مما يسمح باستخدامها عبر أنواع متعددة من المعدات دون الحاجة إلى التبديل بشكل متكرر بين نماذج المكونات المختلفة.
1. تخزين أحمال الصدمات اللحظية: أثناء مرحلتي بدء التشغيل وإيقاف تشغيل المعدات، يتم إنشاء قوى تأثير لحظية وتقلبات مفاجئة في عزم الدوران. يعمل هيكل التثبيت الموحد لمجموعة القفل من النوع Z9 على عزل قوى التأثير بشكل فعال، وبالتالي تخفيف الضغط الميكانيكي - أو "الضغط الشديد" - المفروض على نظام النقل من خلال تغييرات الحمل المفاجئة.
2. القضاء على ضرر تركيز الإجهاد: من خلال التخلص من العيب المتأصل في محمل الحمل أحادي النقطة المرتبط بوصلات المفاتيح التقليدية، يحقق النظام توزيعًا موحدًا للحمل عبر منطقة الاتصال بأكملها. وهذا يزيل تمامًا مشاكل تركيز الضغط داخل العمود والمحور، وبالتالي يمنع الأعطال مثل تشوه العمود، وتلف السطح، وتشقق المكونات.
3. عمر خدمة ممتد للمكونات الأساسية: من خلال خصائصه المتمثلة في تخفيف تأثيرات الحمل وضمان نقل عزم الدوران بشكل موحد، يقلل النظام بشكل كبير من معدل تآكل مكونات مجموعة نقل الحركة المهمة - مثل الأعمدة الرئيسية والمحامل والمحاور - وبالتالي يطيل العمر التشغيلي للمجموعات الأساسية للماكينة بأكملها بشكل فعال.
1. مقاومة فائقة للغبار والصدأ: بفضل عملية حماية السطح المحسنة، يُظهر التجميع مقاومة ممتازة للغبار والصدأ. إنه قادر على التشغيل الموثوق به على المدى الطويل في بيئات الورش الصناعية القياسية التي تتميز بوجود الغبار أو الرطوبة المعتدلة أو التلوث الطفيف بالزيت.
2. الاستقرار في درجات الحرارة المتقلبة: تمتلك المادة خصائص فيزيائية مستقرة. وبالتالي، فإنه يظل آمنًا - لا ينفك ولا ينقبض - عندما يتعرض لتقلبات درجات الحرارة البيئية التي تنطوي على التمدد الحراري والانكماش. وهذا يمنع حدوث مشكلات مثل ارتخاء آلية القفل، أو التشويش، أو الاحتجاز الناتج عن التآكل.
3. التثبيت المستقر ونقل عزم الدوران في جميع الأحوال الجوية: تظل مجموعة القفل من النوع Z9 غير متأثرة بالاضطرابات الطفيفة المعتادة في بيئات التشغيل القياسية. فهو يحافظ على عزم الدوران الثابت ودقة ناقل الحركة طوال العام - ليلاً ونهارًا - مما يُظهر ثباتًا استثنائيًا وقدرة على التكيف عبر مجموعة واسعة من ظروف التشغيل.
1. ناقل الحركة بدون رد فعل عكسي مع الحد الأدنى من الخسارة: تحقق الأسطح المدببة توافقًا محكمًا وخاليًا من الفجوات، مما يضمن نقل الطاقة دون أي "سفر ميت" أو تأخير. يؤدي هذا إلى القضاء تمامًا على فقدان الطاقة الناتج عن رد الفعل الميكانيكي العكسي، مما يؤدي إلى زيادة كبيرة في كفاءة النقل.
2. تقليل استهلاك طاقة المعدات: إن هيكل نقل الطاقة ذو الكفاءة العالية والدقة يقلل من استهلاك الطاقة غير الفعالة. أثناء التشغيل المستمر على المدى الطويل، يؤدي ذلك إلى تقليل البصمة الإجمالية للطاقة للمعدات بشكل فعال، وبالتالي تقليل تكاليف تشغيل الإنتاج.
3. التحسين المستمر لقدرة الإنتاج: نظام نقل المعدات يعمل بكفاءة وسلاسة أكبر - خالي من انقطاع الطاقة أو تضاؤل سرعة الدوران. وهذا يدعم باستمرار الكفاءة التشغيلية، مما يؤدي إلى زيادة ثابتة وموثوقة في القدرة الإنتاجية الإجمالية للمؤسسة.
تم تصميم مجموعة القفل من النوع Z9 خصيصًا لتطبيقات نقل الحركة خفيفة الوزن ولكنها شديدة التحمل. وهو متوافق مع مجموعة واسعة من أنواع المعدات، وهو بمثابة خيار مثالي للمكونات لنقل الأحمال الثقيلة داخل البيئات المحصورة أو ذات المساحة المحدودة. يتم تطبيقه على نطاق واسع في أنواع مختلفة من المعدات الصناعية الخفيفة والعامة الثقيلة، بما في ذلك أنظمة التشغيل الآلي، وآلات النجارة، وآلات التعبئة والتغليف، والمعدات المعدنية المساعدة، ومخفضات السرعة، والمراوح الصناعية، ومضخات المياه، وأنظمة النقل.

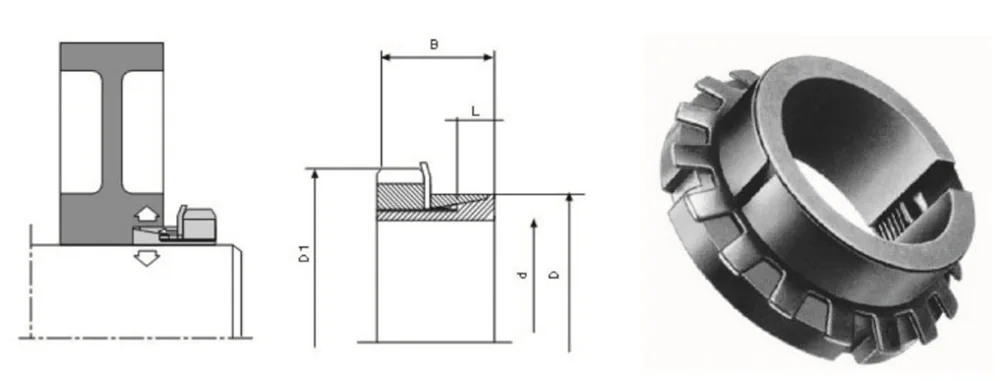

| أبعاد | العروض | الضغط | بندق | آنسة [نانومتر] |
|||||
| دي إكس دي [مم] |
د1 [مم] |
L [مم] |
B [مم] |
جبل [نانومتر] |
قدم [ن] |
ح [ن/مم²] |
ب.ن [ن/مم²] |
||
| 14x25 15x25 16x25 17x26 |
32 32 32 32 |
6.5 6.5 6.5 6.5 |
16.5 16.5 16.5 16.5 |
38 41 43 47 |
5100 5500 5450 5500 |
200 185 174 164 |
110 110 110 107 |
كم4 كم4 كم4 كم4 |
95 95 95 95 |
| 18x26 19x30 20x30 22x32 |
32 38 38 38 |
6.5 6.5 6.5 6.5 |
16.5 18 18 18 |
49 62 66 73 |
5400 6600 6600 6600 |
155 176 167 152 |
107 112 111 105 |
كم4 كم5 كم5 كم5 |
95 160 160 160 |
| 24x35 25x35 28x36 30x40 |
45 45 45 52 |
6.5 6.5 6.5 7 |
18 18 18 19.5 |
105 110 120 160 |
8750 8800 8550 10600 |
185 178 159 164 |
127 127 124 123 |
كم6 كم6 كم6 كم7 |
220 220 220 340 |
| 32x42 35x45 36x45 38x48 |
52 58 58 58 |
~ 8 8 8 |
19.5 21.5 21.5 21.5 |
170 230 240 250 |
10600 13100 13300 13100 |
154 153 149 141 |
117 120 120 112 |
كم7 كمب كمب كم8 |
340 480 480 480 |
| 40x52 42x55 45x57 48x62 |
65 65 70 75 |
10 10 10 10 |
24.5 25.5 25.5 25.5 |
310 320 400 500 |
15500 15200 17700 20800 |
120 114 122 135 |
93 87 96 105 |
كم9 كم9 كم10 كم11 |
680 680 870 970 |
| 50x62 55x68 56x68 60x73 |
75 80 80 85 |
10 12 12 12 |
25.5 27.5 27.5 28.5 |
520 610 620 800 |
20800 22000 22000 26600 |
130 103 101 113 |
105 84 82 93 |
كم11 كم12 كم12 كم13 |
970 1100 1100 1300 |
| 63x79 65x79 70x84 |
92 92 98 |
14 14 14 |
30.5 30.5 31.5 |
980 1010 1240 |
31100 31000 35400 |
107 104 110 |
86 86 92 |
كم14 كم14 كم 15 |
1600 1600 2000 |
س 1: ما هو الفرق الأساسي بين مجموعة القفل من النوع Z9 وتجميعات القفل القياسية للخدمة الشاقة؟
ج1: تتميز كاميرا Z9 في المقام الأول بتصميم مدمج وخفيف الوزن وشديد التحمل. للحصول على قدرات عزم دوران مكافئة، فهو يتميز بحجم إجمالي أصغر ومظهر أنحف. لقد تم تصميمه خصيصًا لسيناريوهات التجميع حيث تكون مساحة المعدات الداخلية محدودة، مما يحقق التوازن الفعال بين عامل الشكل المدمج والأداء القوي لتحمل الأحمال. إنه بمثابة مكون حصري ومتخصص للأتمتة الدقيقة والمعدات الصناعية الخفيفة.
س2: هل يمكن تركيب هذه الوحدة وتشغيلها بشكل طبيعي في أماكن التثبيت المحدودة؟
ج2: تتميز كاميرا Z9 ببنية مدمجة مصممة خصيصًا، تم تطويرها خصيصًا للمعدات ذات التخطيطات المكانية الضيقة. إنها تشغل مساحة صغيرة وتسمح بالتركيب والإزالة المريحة؛ يتم تجنب صعوبات التجميع الناتجة عن القيود المكانية تمامًا، مما يجعلها مناسبة تمامًا لأنواع مختلفة من المعدات الدقيقة المتكاملة.
س3: هل مجموعة القفل Z9 مناسبة للمعدات التي تتضمن دورات بدء وإيقاف متكررة؟
A3: يتمتع Z9 بقدرات ممتازة على امتصاص الصدمات وتبديد الأحمال. يمكنه امتصاص ضغوط الصدمات الناتجة عن عمليات التشغيل والإيقاف المتكررة أو تقلبات الحمل المفاجئة بشكل فعال، وبالتالي حماية العمود من التلف والقضاء تمامًا على المشكلات المتعلقة بالارتخاء أو الانزلاق. إنها مناسبة بشكل مثالي لبيئات التشغيل المستمر التي تتضمن دورات بدء وإيقاف عالية التردد.
س 4: ما هي المزايا التي توفرها مجموعة القفل Z9 من حيث كفاءة النقل مقارنة بالوصلات التقليدية ذات المفاتيح؟
ج4: الاتصالات ذات المفاتيح التقليدية عرضة لمشاكل مثل رد الفعل العكسي المناسب (الخلوص)، وتأخر نقل الطاقة، والخسائر الكبيرة المرتبطة بالتآكل. في المقابل، تستخدم مجموعة القفل من النوع Z9 آلية سطح مدببة ذاتية القفل بدون رد فعل عكسي. وهذا يضمن نقل الطاقة بدون فقدان، وأوقات الاستجابة السريعة، واستهلاك منخفض للطاقة. فهو يحافظ على كفاءة تشغيلية مستقرة على المدى الطويل، كما أنه خالٍ من المشكلات المتعلقة بتدهور عزم الدوران.
