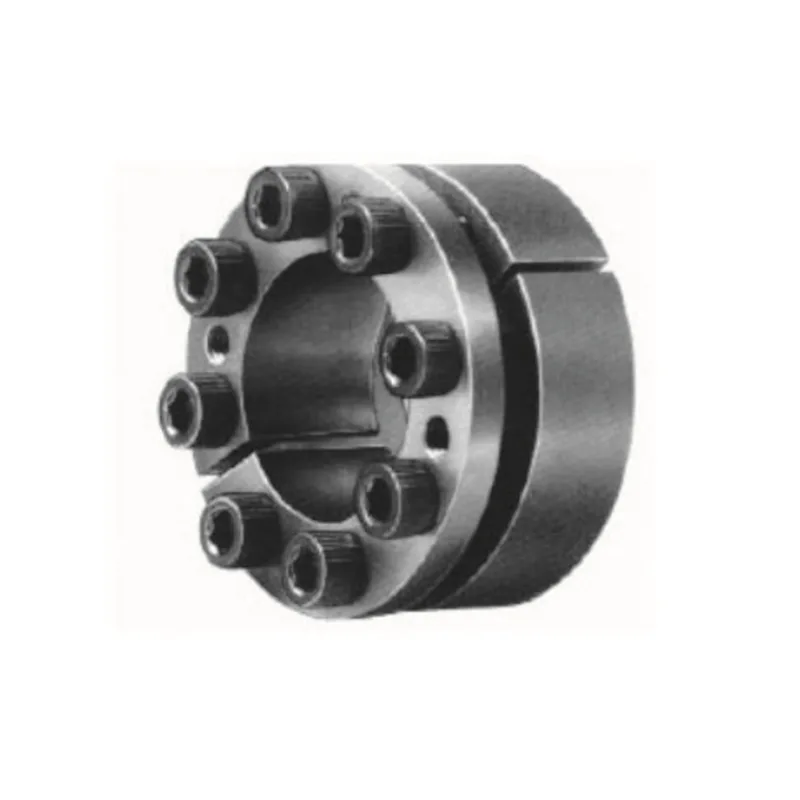

Jiteng هي شركة متخصصة في تصنيع وتوريد مجموعة القفل من النوع Z6 في الصين. نحن نستخدم هيكلًا معدنيًا سميكًا وموسعًا ومُشكلًا بشكل متكامل والذي خضع لمعالجة حرارية عميقة لتعزيز القوة، مما يمنحه قدرة تحمل استثنائية ومقاومة للتدخل البيئي. تتميز المجموعة بتصميم تركيب بدون مفتاح وخالي من الحرارة، وتدعم توسيع السعة من خلال اتصال سلسلة متعددة الوحدات وهي قادرة على تحمل أحمال الصدمات الهائلة على مدى فترات طويلة.

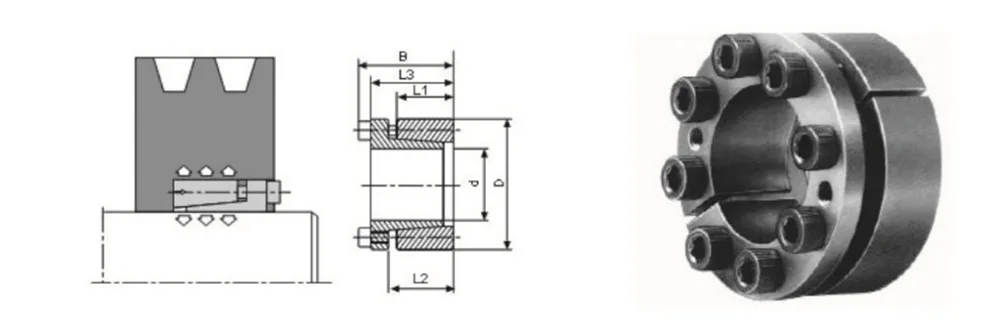

| أبعاد | العروض | الضغط | مسامير التثبيت DIN 912-12.9 | ||||||||
| دي إكس دي [مم] |
L3 [مم] |
L2 [مم] |
L1 [مم] |
B [مم] |
جبل [نانومتر] |
قدم [ن] |
ح [ن/مم²] |
ب.ن [ن/مم²] |
الكمية. | يكتب | آنسة |
| [نانومتر] | |||||||||||
| 20x47 22x47 24x50 |
17 17 17 |
22 22 22 |
28 28 28 |
34 34 34 |
380 410 450 |
38000 38000 38000 |
295 270 245 |
125 125 120 |
5 5 5 |
M6x20 M6x20 M6x20 |
14 14 14 |
| 25x50 28x55 30x55 |
17 17 17 |
22 22 22 |
28 28 28 |
34 34 34 |
570 630 660 |
45600 45600 45600 |
285 255 235 |
140 130 130 |
6 6 6 |
M6x20 M6x20 M6x20 |
14 14 14 |
|
32.60 35x60 38x.65 |
17 17 17 |
22 22 22 |
28 28 28 |
34 34 34 |
970 1060 1150 |
60500 60500 60500 |
295 270 250 |
155 155 145 |
8 8 8 |
M6x20 M6x20 M6x20 |
14 14 14 |
| 40x65 42x75 45x75 |
17 20 20 |
22 25 25 |
28 33 33 |
34 41 41 |
1210 2050 2200 |
60500 98000 98000 |
235 300 290 |
145 170 170 |
8 7 7 |
M6x20 M8x25 M8x25 |
14 35 35 |
| 48x80 50x80 55.85 |
20 20 20 |
25 25 25 |
33 33 33 |
41 41 41 |
2350 2450 3080 |
98000 98000 112000 |
270 260 270 |
160 160 175 |
7 7 8 |
M8x25 M8x25 M8x25 |
35 35 35 |
| 60x90 65x95 70x110 |
20 20 24 |
25 25 30 |
33 33 40 |
41 41 50 |
3360 4090 6300 |
112000 126000 179000 |
245 255 280 |
165 175 180 |
8 9 8 |
M8x25 M8x25 م10x30 |
35 35 70 |
| 75x115 80x120 85x125 |
24 24 24 |
30 30 30 |
40 40 40 |
50 50 50 |
6700 7150 8500 |
179000 179000 200000 |
260 250 260 |
170 170 180 |
8 8 9 |
م10x30 م10x30 م10x30 |
70 70 70 |
| 90x130 95x135 100x145 |
24 24 26 |
30 30 32 |
40 40 44 |
50 50 56 |
9100 10600 13400 |
200000 224000 268000 |
250 260 270 |
170 180 190 |
9 10 8 |
م10x30 م10x30 م12x30 |
70 70 125 |
| 110x155 120x165 130x180 |
26 26 34 |
32 32 40 |
44 44 54 |
56 56 64 |
14600 17900 26000 |
268000 298000 400000 |
240 250 240 |
180 180 170 |
8 9 12 |
م12x30 م12x30 م12x30 |
125 125 125 |
| 140x190 150x200 160x210 |
34 34 34 |
40 40 40 |
54 54 54 |
68 68 68 |
27000 33000 38000 |
384000 440000 479000 |
210 230 230 |
150 170 170 |
9 10 11 |
م14x45 م14x45 م14x45 |
190 190 190 |
| 170x225 180x235 190x250 200x260 |
44 44 44 44 |
50 50 50 50 |
64 64 64 64 |
78 78 78 78 |
45000 47000 62900 66000 |
530000 530000 660000 660000 |
180 170 210 190 |
130 130 150 150 |
12 12 15 15 |
م14x45 م14x45 م14x45 م14x45 |
190 190 190 190 |
يتم تشكيل مجموعة القفل من النوع Z6 باستخدام عملية تزوير متكاملة وواسعة للغاية وسميكة للغاية، وذلك باستخدام مواد خام من سبائك الصلب مختارة بعناية وعالية الجودة وعالية القوة. تم توسيع منطقة الاتصال المخروطية بشكل كبير، مما يضمن توزيعًا موحدًا للقوة المحورية مع توفير قوة تثبيت شعاعية تظل قوية ومستقرة باستمرار مع مرور الوقت. إنها قادرة على تحمل أحمال الصدمات الثابتة والديناميكية والمتناوبة الهائلة على المدى الطويل، مما يجعلها مناسبة بشكل مثالي لبيئات التشغيل القاسية وعالية الكثافة مثل تلك الموجودة في عمليات التعدين والمعادن وعمليات الموانئ.
أثناء التركيب والتشغيل، ليست هناك حاجة لتجهيز مجاري المفاتيح أو وضع الثقوب في مكونات العمود أو المحور، وبالتالي الحفاظ بشكل كامل على القوة الميكانيكية الأصلية لقطع العمل. يؤدي هذا بشكل أساسي إلى التخلص من أوضاع الفشل الشائعة - مثل كسر العمود، وتشويه العمود، والوصلات غير الثابتة، وفشل ناقل الحركة - مما يؤدي إلى نقل أكثر سلاسة للمعدات وتعزيز السلامة التشغيلية بشكل كبير.
لا يتطلب التثبيت عمليات تسخين (تركيب الانكماش) ولا أدوات متخصصة عالية الدقة؛ يمكن قفل التجميع بسرعة في مكانه ببساطة عن طريق شد البراغي، مما يسمح بوضع التثبيت القابل للتعديل بحرية. حتى بعد التشغيل لفترة طويلة، يظل التفكيك خاليًا من المشاكل، مما يؤدي إلى تجنب مشكلات مثل الاستيلاء أو التشويش. علاوة على ذلك، يدعم التصميم استخدام وحدات متعددة في السلسلة، مما يخترق قيود عزم الدوران للمكونات الفردية لتلبية متطلبات نقل عزم الدوران العالية للغاية للمعدات واسعة النطاق.
من خلال عملية المعالجة الحرارية للتلطيف والتبريد العميق، يحقق المنتج صلابة عالية، وصلابة ممتازة، ومقاومة فائقة للضغط والتشوه. يتميز السطح بمعالجة متعددة الطبقات مضادة للصدأ والتآكل، مما يوفر مقاومة استثنائية للتآكل ودرجات الحرارة القصوى (العالية والمنخفضة على حد سواء) والأحماض والقلويات والتلوث بالزيت. وهذا يتيح للتجميع مقاومة التأثيرات التآكلية لظروف التشغيل القاسية المختلفة، مما يضمن أداء خدمة مستقر وطويل الأمد.
يتمتع الهيكل العام لمجموعة القفل من النوع Z6 بصلابة عالية للغاية، مما يوفر قدرة تحمل قصوى عالية ومقاومة استثنائية للاهتزاز. حتى عند التعرض لظروف تشغيل قاسية - مثل توقفات التشغيل المتكررة، أو تقلبات الحمل المفاجئة، أو التشغيل المستمر لفترة طويلة بكامل طاقتها - تحافظ المجموعة على محاذاة محورية دقيقة ودقة نقل مستقرة باستمرار، وتظل خالية من المشكلات التي تنطوي على عدم المحاذاة أو الارتخاء أو الانزلاق.
إنه يخفف بشكل فعال الاهتزازات التشغيلية ويمنع ضوضاء ناقل الحركة، وبالتالي يقلل من التآكل الميكانيكي لمكونات ناقل الحركة - مثل الأعمدة والمحاور والمحامل. يؤدي هذا إلى إبطاء معدل تدهور المكونات بشكل كبير وإطالة عمر الخدمة الإجمالي للمعدات.
بفضل هيكل ناقل الحركة المستقر والخالي من الاحتكاك، يعمل التجميع على تعزيز كفاءة النقل الإجمالية للماكينة بشكل فعال مع تقليل فقدان الطاقة. إنه يؤدي إلى انخفاض كبير في معدلات فشل المعدات وانخفاض ملحوظ في تكرار فترات التوقف عن الصيانة، مما يساعد الشركات بشكل مستمر على تحسين إنتاجها الإجمالي وكفاءتها التشغيلية.
1. إعادة ربط البراغي وفحصها بشكل دوري: بالنسبة لظروف التشغيل التي تتضمن توقفات تشغيل متكررة أو أحمال صدمات ثقيلة، يوصى بإجراء فحص دوري لإحكام مسامير القفل. يمكن أن يؤدي الاهتزاز لفترة طويلة إلى ارتخاء طفيف؛ تمنع عملية إعادة التثبيت في الوقت المناسب اختلال ناقل الحركة والتوزيع غير المتساوي للحمل، وبالتالي تجنب مشكلات الانزلاق في ظل الأحمال الثقيلة.
2. تنظيف السطح وفحص التآكل: قم بإزالة الغبار المتراكم والشحوم وبقايا الأحماض/القلويات بشكل دوري من سطح مجموعة القفل من النوع Z6، وافحص سلامة الطلاء المضاد للتآكل للسطح. في البيئات القاسية التي تتميز بالرطوبة العالية، أو المواد الحمضية/القلوية، أو التلوث بالزيت، قم بإصلاح أي طبقات حماية تالفة على الفور لمنع التآكل الموضعي من المساس بالسلامة الهيكلية للتجميع.
3. الفحص المتخصص لتكوينات السلسلة: في التطبيقات التي يتم فيها استخدام مجموعات قفل متعددة في سلسلة، من الضروري إجراء فحص دوري لحالة الاتصال والحمل لكل مجموعة قفل فردية. وهذا يضمن توزيع الحمل بالتساوي عبر جميع المجموعات، مما يمنع تلف الكلال الناتج عن التحميل الزائد على وحدة واحدة، وبالتالي الحفاظ على قدرة التجميع الإجمالية للتعامل مع أحمال عزم الدوران العالية جدًا.
4. فحص التشوه للتشغيل على المدى الطويل: بالنسبة للمعدات التي تعمل بشكل مستمر بكامل طاقتها، قم بمراقبة المحاذاة المحورية بشكل دوري وإحكام القفل للفحص بحثًا عن المشكلات المحتملة مثل التشوه الناجم عن الضغط أو المخاطر المرتبطة بالتعب. استبدل المكونات التي وصلت إلى نهاية دورة حياة الكلال على الفور لمنع حدوث أعطال مفاجئة في ناقل الحركة وتجنب توقف المعدات غير المخطط له.
