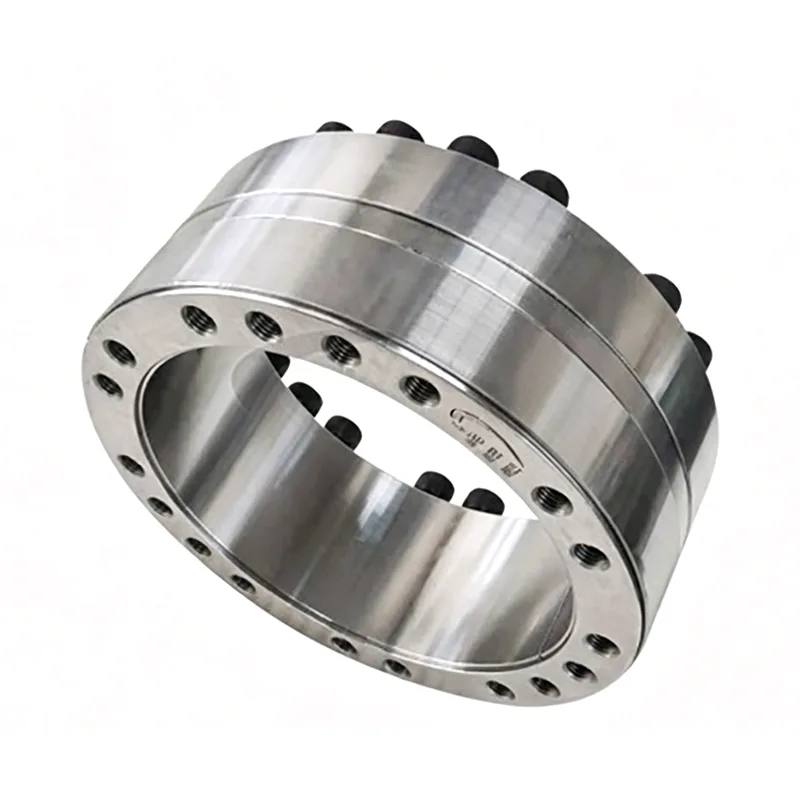

اكتب مجموعة قفل Z5

مجموعة القفل من النوع Z5 عبارة عن مكون توصيل متخصص مصمم للمعدات الثقيلة التي تتميز بأعمدة ذات قطر كبير. فهو يلغي إجراءات التجميع المعقدة - التي لا تتطلب تركيبًا حراريًا أو أدوات متخصصة - ويتميز بحاجز منخفض بشكل استثنائي أمام التثبيت. إنه يدعم الاتصال التسلسلي لوحدات متعددة لاستيعاب متطلبات عزم الدوران المختلفة، وهو متوافق مع كل من الآلات الصناعية الثقيلة الجديدة والقديمة، ويعمل كبديل مباشر للمكونات المستوردة، وتم تصميمه لتحمل ظروف التشغيل القاسية، وبالتالي تسهيل ترقيات فعالة من حيث التكلفة لأنظمة نقل المعدات.

1. يتم استخدام مجموعة القفل من النوع Z5 للاتصال بين العمود والمكونات المثبتة على العمود، لنقل عزم الدوران، أو القوة المحورية، أو الحمل المشترك لكليهما.

2. منطقة التسامح للعمود المتزاوج مع مجموعة القفل هي h8، ومنطقة التسامح للتجويف هي H8.

مثال على العلامات:

مجموعة قفل من النوع Z5 بقطر داخلي d=300mm وقطر خارجي D=375mm:

مجموعة القفل: Z5-300×375

غيغابايت 5867-86

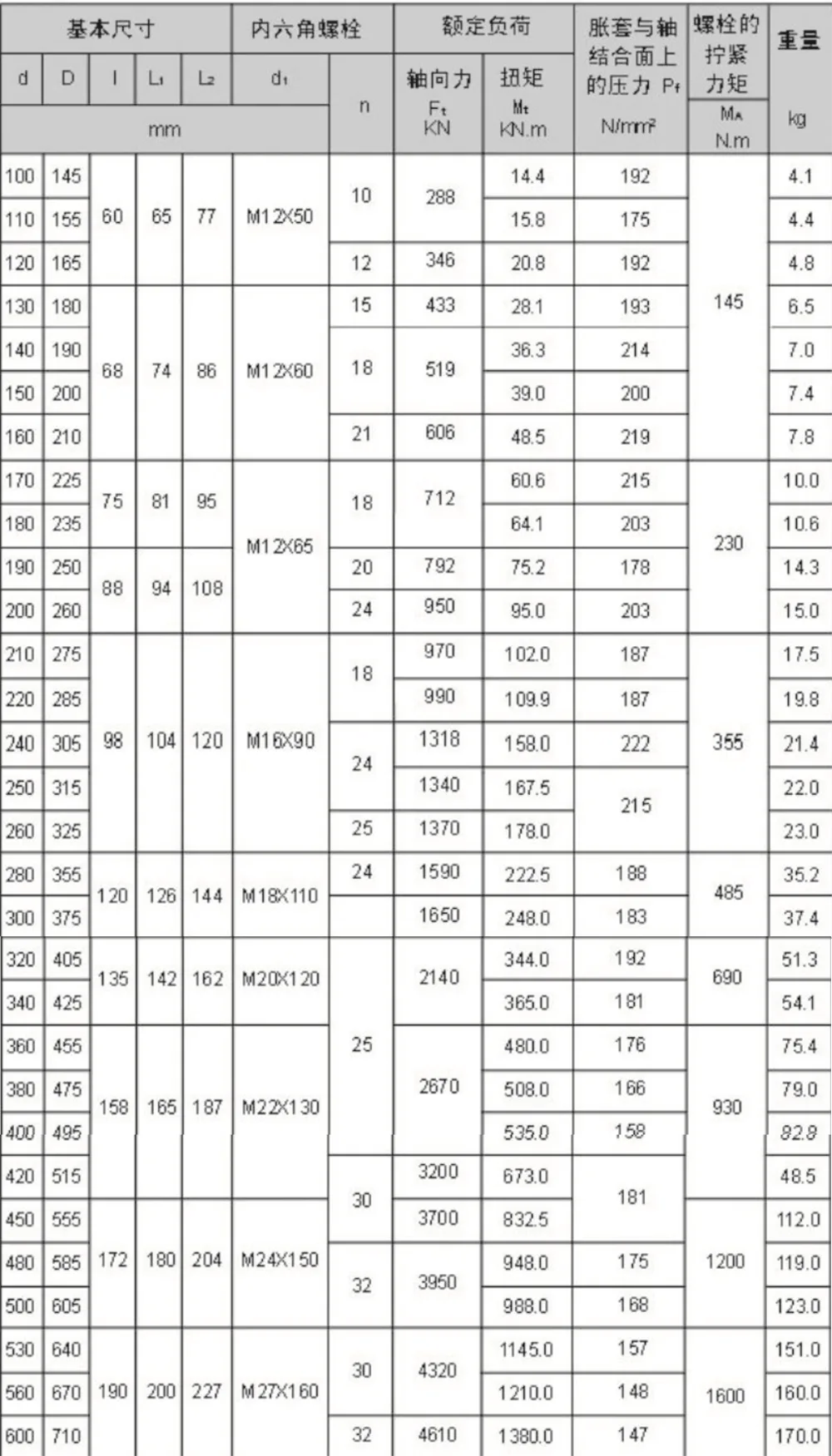

الأبعاد والمعلمات الأساسية لمجموعات القفل من النوع Z5 (GB 5867-86)

مزايا التثبيت والتطبيق

تم تحسين مجموعة القفل من النوع Z5 خصيصًا لمعالجة نقاط الألم الشائعة المرتبطة بالتركيب في الموقع وتشغيل وصيانة الآلات الصناعية الثقيلة واسعة النطاق. فهو يعمل على تبسيط سير العمل التشغيلي بأكمله، ويقلل من صعوبة البناء في الموقع، ويخفض تكاليف العمالة، ويتكيف بسلاسة مع ظروف التثبيت المتنوعة والمتغيرة التي تواجهها مواقع العمل المختلفة.

1. عملية تجميع مبسطة، بدون أي عوائق فنية: المنتج يزيل تمامًا إجراءات التجميع المعقدة النموذجية لمكونات التوصيل التقليدية الثقيلة. لا يتطلب عمليات تركيب حرارية عالية الحرارة ولا أدوات متخصصة مصنوعة حسب الطلب؛ يمكن تحقيق القفل والتأمين باستخدام أدوات التثبيت القياسية فقط. لا يمثل التثبيت في الموقع أي عوائق فنية، مما يسمح حتى للمشغلين الذين ليس لديهم خلفية تقنية سابقة بإكمال مهام التجميع بكفاءة، مما يجعله مناسبًا لمجموعة واسعة من سيناريوهات مواقع البناء.

2. الضبط الجزئي الدقيق للمحور، كفاءة المحاذاة العالية: أثناء التجميع، يسمح المنتج بالضبط الدقيق والمجاني للموضع المحوري. تعد محاذاة مركز عمود الجهاز وإجراء المعايرة الدقيقة بمثابة عمليات بسيطة وسريعة. يؤدي هذا إلى حل التحديات المرتبطة بالمحاذاة الصعبة والمعايرة الشاقة في الآلات واسعة النطاق بشكل فعال، مما يؤدي إلى تقصير دورة التثبيت والتشغيل الشاملة للآلة بأكملها بشكل كبير.

3. تفكيك سلس وخالي من التكدس، وتقليل خسائر وقت التوقف عن العمل: أثناء الصيانة الروتينية اللاحقة، أو استبدال المكونات، أو الترقيات التشغيلية، يمكن فك المنتج وإزالته بسهولة. تظل العملية خالية تمامًا من التشويش أو الفشل، مما يقلل بشكل كبير من وقت توقف المعدات المطلوب للخدمة ويضمن التشغيل المستمر والمستقر لخط الإنتاج.

4. توصيل سلسلة وحدات، قدرة مرنة على التكيف مع الحمل: يدعم النظام التركيبة المرنة والاتصال التسلسلي لمجموعات القفل المتعددة من النوع Z5. يتيح ذلك للمستخدمين ضبط سعة الحمل الإجمالية ديناميكيًا بناءً على متطلبات عزم الدوران التشغيلي الفعلي للمعدات. فهو يتيح التكيف مع مجموعة واسعة من ظروف التحميل دون الحاجة إلى استبدال المكونات بمواصفات مختلفة، وبالتالي تقليل التعقيد وتكاليف العمالة المرتبطة بالتشغيل في الموقع بشكل كبير.

أداء توافق المعدات

باعتبارها مكون توصيل متخصص مصمم حصريًا لتطبيقات الخدمة الشاقة التي تتضمن أعمدة ذات قطر كبير، فإن مجموعة القفل من النوع Z5 تتميز بتوافق استثنائي للمعدات. وهو يغطي نطاقًا كاملاً من سيناريوهات التطبيق - بما في ذلك التكامل في الآلات الجديدة، وتعديل المعدات القديمة، والاستبدال المباشر للمكونات المستوردة - وتم تصميمه ليتحمل ظروف التشغيل الأكثر قسوة التي تواجهها الصناعات الثقيلة.

1. الاستبدال السلس للأجزاء المستوردة؛ الإنتاج المحلي لخفض التكلفة: تتوافق هذه المكونات مع مجموعة واسعة من الآلات المضيفة كبيرة الحجم وشديدة التحمل، وتوفر إمكانية تبادل عالية وتعمل كبدائل مباشرة للعديد من مجموعات القفل المستوردة المتطورة. وينافس أداء النقل ودقة القفل تلك الخاصة بالمنتجات المستوردة، مما يمكّن المستخدمين من تحقيق نتائج تشغيلية معادلة بتكاليف شراء أقل بكثير.

2. التعديل التحديثي غير المدمر لتحسين أداء المعدات: تم تصميم هذه المكونات لتحسين أنظمة نقل الآلات الصناعية الثقيلة القديمة، ولا تتطلب أي تعديل على الهيكل الهيكلي الرئيسي للمعدات. يعمل الاستبدال والتركيب المباشر على تعزيز استقرار ناقل الحركة بشكل فعال وزيادة قدرة التحمل الإجمالية للمعدات - وهي عملية تحديث تتميز ببساطتها، وانخفاض تكلفة الاستثمار، وتحسينات ملحوظة في الأداء.

3. تصميم مبسط للآلة الجديدة. دورات البحث والتطوير المتسارعة: عند دمجها في الآلات الصناعية الثقيلة الجديدة تمامًا، تسمح هذه المكونات بتبسيط تخطيطات نظام النقل والتخلص من العناصر الهيكلية الزائدة عن الحاجة. وهذا يؤدي بشكل فعال إلى تقصير إجمالي دورات البحث والتطوير والتحسين الهيكلي والإنتاج الضخم للآلة الكاملة، وبالتالي تعزيز الكفاءة التي يقدم بها مصنعو المعدات منتجات جديدة إلى السوق.

4. القدرة على التكيف مع الظروف القاسية. جودة عالية للمعدات: قادرة على تحمل مجموعة متنوعة من بيئات التشغيل الصناعية المعقدة والمتطرفة، توفر هذه المكونات حلاً شاملاً لترقية توصيلات نقل عزم الدوران العالي للآلات واسعة النطاق. إنها تعمل بشكل فعال على تحسين الدقة التشغيلية الشاملة للمعدات، والاستقرار، والجودة الشاملة، وبالتالي تعزيز أدائها ومتانتها على المدى الطويل.
