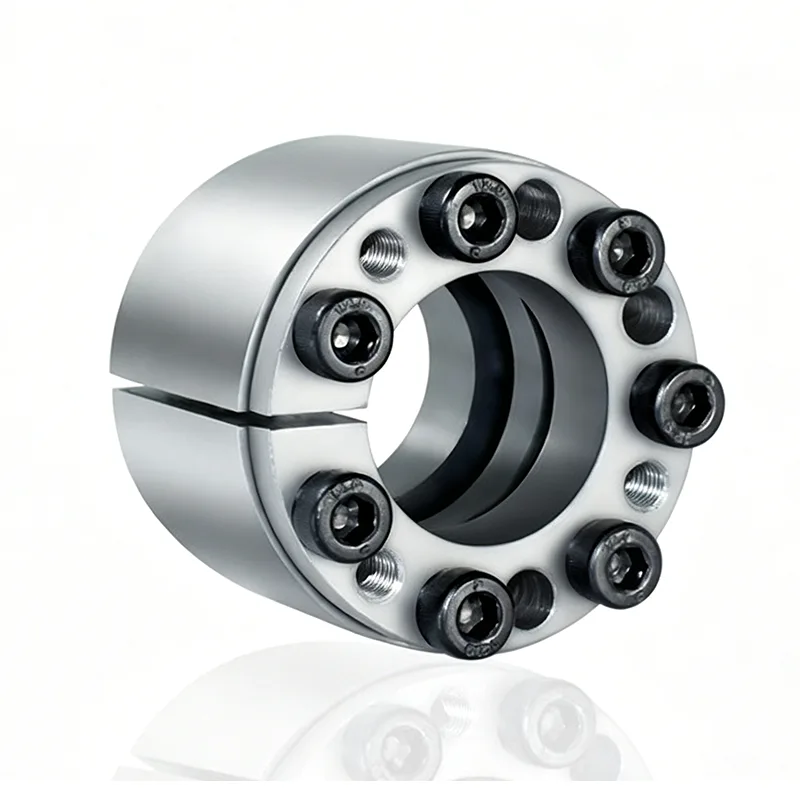

مجموعة القفل من النوع Z12 عبارة عن مكون اتصال عالي القوة بدون مفتاح تم تطويره خصيصًا لأعمدة النقل ذات القطر الكبير. من خلال استخدام مبدأ قفل الاحتكاك على السطح المستدق، فإنه يحقق توسيطًا دقيقًا ونقلًا مستقرًا لعزم الدوران. بفضل بنيته المصقولة السميكة بشكل متكامل، فإنه يظهر مقاومة متميزة للالتواء والتأثير، مما يجعله مناسبًا تمامًا لظروف التشغيل ذات الحمل الثقيل المستمر والعزم العالي النموذجية للصناعات الثقيلة.
تم تصنيعه من سبائك الفولاذ ذات الجودة العالية من خلال عملية تشكيل متكاملة، ومقترنًا بالمعالجة الحرارية للتلطيف والتبريد الاحترافية، المنتج النهائي يتميز بالصلابة العالية والمتانة المتوازنة. إنه يتميز بمقاومة تآكل استثنائية ومقاومة للتشوه، مما يضمن عدم حدوث تلف بسبب الإجهاد الهيكلي أثناء التشغيل لفترات طويلة بأحمال ثقيلة.
توفر الأسطح المدببة منطقة اتصال واسعة، مما يضمن توزيع قوة التثبيت بشكل موحد عبر منطقة الاتصال بأكملها بمجرد إغلاقها، دون ترك أي "بقع ميتة" في تطبيق القوة. أثناء التشغيل بالحمولة الكاملة للمعدات، لا يوجد خطر انزلاق ناقل الحركة أو الإزاحة المحورية؛ يظل نقل الطاقة مستقرًا وموثوقًا طوال العملية بأكملها، مما يؤدي بشكل فعال إلى القضاء على المشكلات المتعلقة بتوهين الطاقة.
باستخدام طريقة التجميع بدون مفتاح، يلغي هذا المكون الحاجة إلى عمليات الشق أو الحفر على الأعمدة أو المحاور ذات القطر الكبير. هذا يحافظ على السلامة الهيكلية الأصلية للعمود الرئيسي عند المصدر، مما يقلل بشكل فعال من احتمالية الفشل مثل كسر العمود، أو تآكل العمود، أو الوصلات السائبة، وبالتالي تقليل معدل الفشل الإجمالي لنظام نقل المعدات.
تستخدم مجموعة القفل من النوع Z12 عملية تركيب "ملائمة على البارد" - لا تتطلب معدات تسخين - حيث يتم تحقيق القفل وتحديد الموضع ببساطة عن طريق ربط مسامير التثبيت. يمكن ضبط موضع التثبيت بحرية، كما أن التفكيك للصيانة المستقبلية سهل. علاوة على ذلك، يدعم النظام التثبيت المشترك لوحدات متعددة، مما يعزز بشكل فعال عزم الدوران الإجمالي لناقل الحركة لاستيعاب ظروف التشغيل ذات التحميل العالي للغاية.
1. تكيف مخصص للتجويف الكبير: تم تصميمه خصيصًا لمطابقة المعدات ذات أقطار العمود الكبيرة. تم تصميمه لوصلات نقل أعمدة الإدارة ذات القطر الكبير، فهو يناسب بدقة مواصفات العمود لمختلف الآلات الصناعية الثقيلة، ويحل بشكل فعال نقاط الألم الشائعة المرتبطة بمجموعات القفل القياسية - أي حجم التجويف غير الكافي، وقدرة تحمل الحمولة غير الكافية، وضعف التوافق.
2. التثبيت المباشر والخالي من التعديل للمعدات الجديدة والحالية: تتميز مجموعة القفل من النوع Z12 بتعدد الاستخدامات الاستثنائي وتلتزم بالأبعاد القياسية الصناعية العالمية. ولا يتطلب أي تعديلات هيكلية على هيكل المعدات الرئيسية، مما يسمح بالدمج المباشر في المعدات الجديدة أثناء التجميع المسبق أو العمل كبديل مباشر لترقيات ناقل الحركة في الآلات الثقيلة القديمة. وهذا يضمن حاجزًا منخفضًا أمام التعديل التحديثي وسرعات التنفيذ السريعة.
3. مقاومة التعب ومرونة للأحمال المتناوبة. يدعم التشغيل المستمر على مدار الساعة طوال أيام الأسبوع: يتميز هذا التجميع بمقاومة فائقة للتعب والأحمال المتناوبة، وهو قادر على تحمل ظروف التشغيل المستمرة عالية التحميل النموذجية للآلات الصناعية الثقيلة لفترات طويلة. فهو يحافظ على سلامة القفل المستقرة حتى عندما يتعرض لتقلبات الحمل المتكررة وأحمال الصدمات المستمرة، مما يضمن متانة عالية وطول العمر في التشغيل طويل الأمد.
1. المواصفات القياسية الشاملة. قابلية عالية للتبديل لسهولة الاستبدال: يتم تصنيع سلسلة المنتجات بأكملها وفقًا لمواصفات موحدة، وتتميز بمجموعة كاملة من الطرازات وقابلية تبادل ممتازة. في حالة حدوث ضرر، يمكن استبدال الوحدات مباشرة بنظيراتها المطابقة دون الحاجة إلى تصنيع ثانوي أو تكييف، مما يقلل بشكل كبير من تعقيد صيانة المعدات واستبدال المكونات.
2. لا توجد مكونات معرضة للتآكل؛ يحقق تشغيلًا لا يحتاج إلى صيانة: لا تحتوي مجموعة القفل من النوع Z12 على أجزاء مستهلكة أو معرضة للتآكل، وتتميز بتصميم هيكلي قوي ومتين. إنها لا تتطلب أي تشحيم روتيني أو فحص وصيانة دورية، مما يقلل بشكل كبير من تكاليف العمالة والمواد المرتبطة بتشغيل وصيانة المعدات، ويوفر كفاءة اقتصادية متميزة على المدى الطويل.
3. الأمثل لسيناريوهات الصناعة الثقيلة. تعدد الاستخدامات إلى أقصى حد: متوافق على نطاق واسع مع تطبيقات النقل للخدمة الشاقة - بما في ذلك المراوح كبيرة الحجم، ومعدات التعدين، وأنظمة النقل للخدمة الشاقة، ومخفضات التروس للخدمة الشاقة، وآلات البناء - وهو يمثل مكون الاتصال المفضل بدون مفتاح لأنظمة النقل ذات عزم الدوران العالي في المعدات الصناعية الثقيلة.
تتميز مجموعة القفل من النوع Z12، التي تتميز عن مجموعات القفل التقليدية الصغيرة إلى المتوسطة الحجم، بهيكل متخصص وسميك ومتكامل للخدمة الشاقة. وقد تم تحسينه خصيصًا للتعامل مع الظروف التي تتضمن الأحمال الثقيلة للغاية، وأحمال الصدمات، والتشغيل المستمر بالحمل الكامل.
1. طرق سميك من قطعة واحدة - صلابة هيكلية قصوى: يتميز بهيكل مطروق سميك ومتكامل، وصلابته الإجمالية تتجاوز بكثير تلك الخاصة بمجموعات القفل القياسية. تم تعزيز مقاومة الضغط والالتواء بشكل كبير، مما يلبي متطلبات الحمل القصوى للمعدات الثقيلة من الناحية الهيكلية.
2. يقاوم عزم الدوران المقدر للغاية - عملية خالية من التشوه: قادر على الحفاظ بشكل ثابت على عزم الدوران العالي بشكل استثنائي والأحمال الشعاعية على مدى فترات طويلة. ويظل خاليًا من التشوه الهيكلي أو مشكلات الارتخاء أثناء التشغيل المستمر للحمل الثقيل، مما يضمن ثباتًا فائقًا للحمل.
3. مرن ضد التأثيرات المفاجئة - قابل للتكيف بشكل كبير مع ظروف التشغيل: حتى عند تعرضه لأحمال التأثير العابرة الناتجة عن بدء تشغيل المعدات، أو إيقاف تشغيلها، أو تقلبات الحمل المفاجئة، فإنه يحافظ على قفل ثابت. إنه يمنع الارتخاء، الانزلاق، أو اختلال الهيكل، وبالتالي الحفاظ على الإنتاج المستمر بكامل طاقته في الآلات الصناعية الثقيلة.
| أبعاد | العروض | ضغط | بندق | آنسة [نانومتر] |
|||||
| دي إكس دي [مم] |
د1 [مم] |
L [مم] |
B [مم] |
جبل [نانومتر] |
قدم [ن] |
ح [ن / م㎡] |
ب [N/م㎡] |
||
| 14x25 15x25 16x25 17x25 |
32 32 32 32 |
20 20 20 20 |
30 30 30 32 |
64 70 73 80 |
9000 9000 9000 9000 |
85 80 75 70 |
45 45 45 45 |
كم4 كم4 كم4 كم4 |
95 95 95 160 |
| 18x30 19x30 20x30 22x35 |
38 38 38 45 |
20 20 20 25 |
32 32 32 36 |
83 105 112 163 |
9000 11000 11000 14000 |
65 75 70 70 |
40 45 45 45 |
كم4 كم5 كم5 كم6 |
160 160 160 220 |
| 24x35 25x35 28x40 30x40 |
45 45 52 52 |
25 25 30 30 |
36 36 42 42 |
178 185 250 270 |
14000 14000 17000 17000 |
65 60 55 50 |
45 45 40 40 |
كم6 كم6 كم7 كم7 |
220 220 340 340 |
| 32x45 35x45 38x50 40x50 |
58 58 65 65 |
30 30 30 30 |
44 44 45 45 |
350 390 500 520 |
21000 21000 26000 26000 |
60 55 60 55 |
45 45 45 45 |
كم8 كم8 كم9 كم9 |
480 480 680 680 |
| 42x55 45x55 48x60 50x60 |
70 70 75 75 |
30 30 30 30 |
64 46 46 |
680 680 840 880 |
30000 30000 35000 35000 |
60 60 60 60 |
50 50 50 50 |
كم10 كم10 كم11 كم11 |
870 870 970 970 |
| 55x65 60x70 |
80 85 |
30 30 |
46 52 |
1030 1360 |
37000 45000 |
60 65 |
50 55 |
كم12 كم13 |
1100 1300 |
كمصنع صيني محترف ومورد لمجموعات القفل، تقدم Jiteng مجموعة القفل Z12 عالية الأداء، والتي تتميز بهيكل سهل الصيانة. يتم الاحتفاظ بجميع المنتجات في المخزون للتسليم السريع، ونحن نرحب بالطلبات بالجملة مدعومة بالتزامنا بالجودة المتسقة. نحن نقدم إمدادًا مباشرًا من المصنع مع رقابة صارمة على الجودة ونقدم أسعارًا تنافسية مباشرة من المصنع، مما يساعد عملائنا العالميين على تقليل تكاليف الشراء وتقصير دورات التسليم لتطبيقات نقل الآلات الثقيلة.
