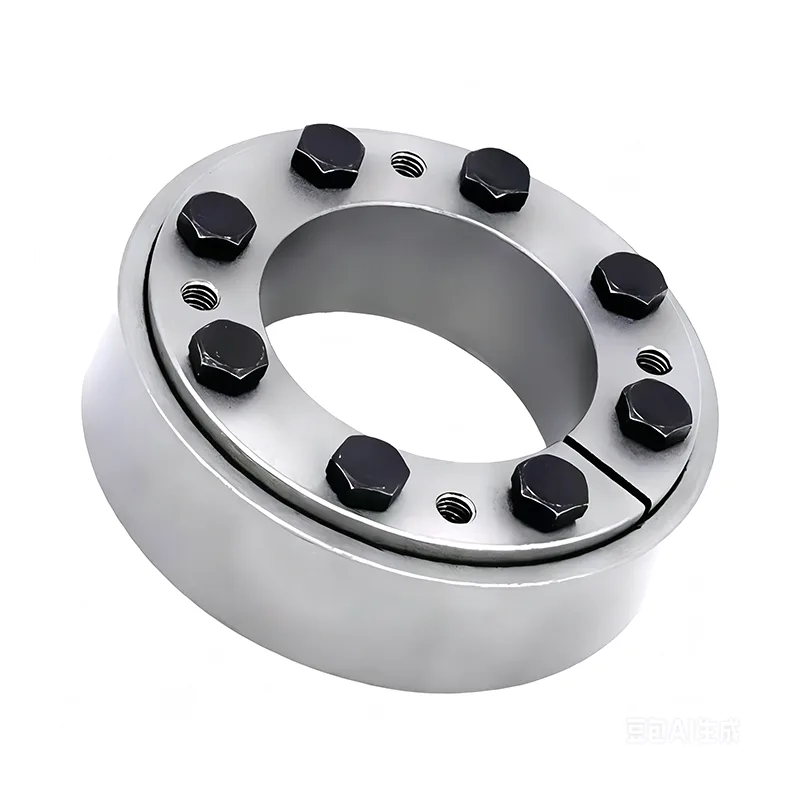

من خلال اعتماد هيكل قفل احتكاك مزدوج المستدق، فإنه يوفر توسيطًا دقيقًا ونقلًا ثابتًا للطاقة، مما يزيل عيوب اتصال المفتاح المسطح التقليدي. مع التركيب البسيط والتفكيك السريع، فإن مجموعة القفل من النوع Z10 قابلة للتطبيق على نطاق واسع في ظروف العمل المتنوعة. باعتباره مكون توصيل عام رئيسي للآلات الثقيلة ومعدات النقل الكبيرة، فهو يستخدم على نطاق واسع في آلات التعدين والمعدات المعدنية والناقلات الكبيرة وآلات القولبة بالحقن والمخفضات الكبيرة والمراوح الثقيلة وغيرها من المجالات.
تم تشكيلها من سبائك الفولاذ عالية الجودة ومعالجتها بالتبريد العميق والمعالجة الحرارية، وتمتلك مجموعة القفل من النوع Z10 صلابة عالية وصلابة قوية ومقاومة ممتازة للضغط والالتواء والتشوه. تضمن الأسطح المستدقة الداخلية والخارجية المعالجة بدقة منطقة اتصال كبيرة وقوة تثبيت موحدة دائمة، مما يمنع الانزلاق والإزاحة من أجل نقل مستقر للطاقة.
لا يتطلب التصميم بدون مفتاح طحن مجرى المفتاح ويحافظ على القوة الميكانيكية الأصلية للأعمدة، مما يؤدي بشكل أساسي إلى تجنب كسر العمود والتآكل ومشاكل التركيب غير المحكم وإطالة عمر خدمة مكونات ناقل الحركة.
ليست هناك حاجة للتجميع الساخن. يمكن قفله بإحكام عن طريق شد البراغي عالية القوة بشكل متساوٍ مع وضع محوري قابل للتعديل بحرية من أجل تعديل مرن. ليس من السهل الاستيلاء عليها بعد الخدمة طويلة الأمد ويسهل تفكيكها للصيانة. يمكن استخدامه بمفرده أو في سلسلة لتحسين سعة التحميل الإجمالية.
مع الصلابة الهيكلية العالية، فهي تتمتع بمقاومة رائعة للصدمات ومقاومة التعب، وقادرة على تحمل الحمل الثقيل، والحمل المتناوب والدوران المتكرر للأمام والخلف بشكل ثابت في ظل عملية التحميل الكامل على المدى الطويل. تضمن الدقة العالية لتحديد المواقع المحورية التشغيل السلس مع انخفاض الاهتزاز والضوضاء، مما يقلل من تآكل الأجزاء ويحسن الاستقرار العام للمعدات.
تتميز مجموعة القفل من النوع Z10 بعالمية قوية بأبعاد عالمية قياسية، والتي يمكن استبدالها وتركيبها مباشرة على المعدات الثقيلة الجديدة والقديمة دون تعديل الهياكل الرئيسية. إنه قابل للتطبيق على نطاق واسع على وحدات النقل الثقيلة، ومعدات التعدين، ومعدات الدرفلة المعدنية، والمراوح الصناعية الكبيرة، وآلات المطاط والبلاستيك وغيرها من مناسبات النقل ذات الأحمال العالية مع اختيار الطراز السهل.

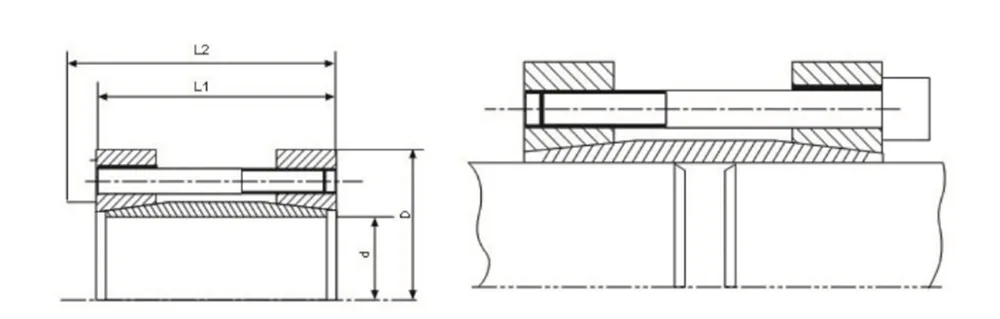

| أبعاد | العروض | مسامير التثبيت DIN 912-12.9 | |||||
| دي إكس دي [مم] |
L2 [مم] |
L1 [مم] |
جبل [نانومتر] |
قدم [ن] |
الكمية. | يكتب | آنسة [نانومتر] |
| 17x50 18x50 19x50 20x50 |
56 56 56 56 |
50 50 50 50 |
210 230 240 250 |
24500 24500 24500 24500 |
4 4 4 4 |
M6X40 M6X40 M6X40 M6X40 |
17 17 17 17 |
| 22x55 24x55 25x55 28x60 |
66 66 66 66 |
60 60 60 60 |
270 300 460 520 |
24500 24500 36500 36500 |
4 4 6 6 |
M6X40 M6X40 M6X40 M6X40 |
17 17 17 17 |
| 30x60 32x63 35x75 38x75 |
66 66 83 83 |
60 60 75 75 |
560 590 770 860 |
36500 36500 45500 45500 |
6 6 4 4 |
M6X40 M6X40 M8X60 M8X60 |
17 17 41 41 |
| 40x75 42x78 45x85 48x90 |
83 83 93 93 |
75 75 85 85 |
910 940 1530 1610 |
45500 45500 67500 67500 |
4 4 6 6 |
M8X60 M8X60 M8X60 M8X60 |
41 41 41 41 |
| 50x90 55x94 60x100 65x105 |
93 93 93 93 |
85 85 85 85 |
1700 2460 2720 2940 |
67500 90500 90500 90500 |
6 8 8 8 |
M8X60 M8X60 M8X60 M8X60 |
41 41 41 41 |
| 70x115 75x125 80x125 |
110 110 110 |
100 100 100 |
3780 4040 4300 |
107500 107500 107500 |
6 6 6 |
M10X80 M10X80 M10X80 |
83 83 83 |
س 1: ما هي مزايا النقل للهيكل المستدق المزدوج مقارنة بالتصميم المستدق المفرد؟
A1: تستخدم مجموعة القفل من النوع Z10 هيكل قفل الاحتكاك الحصري مزدوج المستدق. يتميز هذا التصميم بمساحة اتصال أكبر على الأسطح المدببة، ويضمن توزيعًا موحدًا للضغط في جميع أنحاء المجموعة بأكملها، ويوفر دقة مركزية فائقة. بالمقارنة مع مجموعات القفل القياسية أحادية المستدقة، فإنها توفر قوة تثبيت أكثر متانة وتوازنًا. في ظل ظروف التشغيل ذات الحمل الثقيل، فإنه يمنع بشكل فعال المشكلات الشائعة مثل الضغط الزائد الموضعي واختلال العمود البسيط، مما يؤدي إلى نقل طاقة أكثر قوة. ونتيجة لذلك، فقد أصبح الاختيار الهيكلي السائد لتطبيقات الأغراض العامة في المعدات الثقيلة واسعة النطاق.
س2: هل ستواجه مجموعة القفل Z10 انحطاط عزم الدوران أثناء التشغيل المطول الذي يتضمن الدوران الأمامي والخلفي بالتناوب تحت الحمل الكامل؟
A2: يتم تصنيع المنتج باستخدام سبائك الصلب المطروق مع عملية التبريد والتلطيف بالحرارة ذات الطبقة العميقة. وينتج عن ذلك صلابة هيكلية عالية ومقاومة استثنائية للتعب والتأثير. لقد تم تصميمه خصيصًا للتفوق في التطبيقات التي تتضمن التشغيل الكامل لفترات طويلة، وانعكاسات الاتجاه المتكررة، وظروف التحميل المتناوبة. أثناء التشغيل المستمر للخدمة الشاقة، فإنه لا يُظهر أي تدهور كبير مرتبط بالتعب؛ يظل عزم القفل ثابتًا ولا يتضاءل.
س3: كيف تعمل Z10 على تحسين قدرة التحمل الإجمالية عندما تواجه المعدات الثقيلة أحمالًا تتجاوز الحدود القياسية؟
A3: يمكن استخدام Z10 كوحدة واحدة مستقلة، أو - لتلبية متطلبات الحمل الثقيل المحددة - يمكن تركيب وحدات متعددة على التوالي. وهذا يسمح بزيادة كبيرة في قدرة الحمل الالتوائية الإجمالية دون الحاجة إلى استبدال المكونات الموجودة بأجزاء أكبر حجمًا. إنه قابل للتكيف بسهولة مع سيناريوهات النقل ذات الأحمال العالية للغاية - مثل تلك الموجودة في أنظمة النقل واسعة النطاق وعلب التروس للخدمة الشاقة - مما يوفر مرونة استثنائية في التطبيق.
س 4: ما هي مشكلات المعدات المزمنة التي يمكن حلها بشكل أساسي عن طريق التخلص من الحاجة إلى معالجة مجرى المفاتيح؟
ج4: اتصالات المفاتيح المسطحة التقليدية عرضة للفشل المتكرر، بما في ذلك تآكل المفاتيح، والارتخاء، وكسر العمود، والخلوص الزائد داخل الملاءمة. يحافظ تصميم Z10 بدون مفتاح على القوة الميكانيكية الأصلية للعمود بشكل كامل ويزيل تمامًا مشكلة تركيز الضغط. يعمل هذا على حل مشكلات الصناعة الشائعة المرتبطة بالمعدات الثقيلة، مثل الاهتزاز، وناقل الحركة غير المستقر، وتآكل العمود، والتوقف المتكرر للصيانة بشكل فعال.
س5: ما هي الطرق المحددة التي تساهم بها Z10 في تقليل الضوضاء وتخميد الاهتزاز أثناء التشغيل للخدمة الشاقة؟
ج5: بفضل إمكانات تحديد المواقع المحورية عالية الدقة، تقوم مجموعة القفل من النوع Z10 بتصحيح انحرافات التجميع داخل الجهاز بشكل فعال، وبالتالي تقليل الاحتكاك اللامركزي أثناء نقل الطاقة. تعمل المعدات بأقل قدر من الاهتزاز والضوضاء، مما يقلل بشكل كبير من التآكل غير الطبيعي لمكونات ناقل الحركة؛ وهذا يتيح للآلات الثقيلة واسعة النطاق العمل بسلاسة أكبر تحت الحمل الكامل، وبالتالي تعزيز الاستقرار التشغيلي الشامل للوحدة بأكملها بشكل فعال.
