نوع اقتران دبوس الأكمام المرنة

Jiteng هي شركة متخصصة في تصنيع وتوريد وصلات التوصيل ذات الأكمام المرنة من نوع TL في الصين. حاليًا، يتمتع مكون التوصيل المرن هذا بشعبية واسعة في مجال نقل الطاقة على نطاق صغير إلى متوسط، ويعتمد على هيكل مشترك من المسامير والأكمام المطاطية المرنة لتسهيل نقل الطاقة. على عكس أدوات التوصيل الصلبة - التي تفتقر إلى قدرات التوسيد وتخاطر بإتلاف الأعمدة الرئيسية أو التروس في ظل ظروف الحمل الزائد - يستفيد هذا المنتج من الخصائص المرنة لأكمامه المطاطية المرنة لامتصاص الصدمات والاهتزازات الناتجة أثناء بدء تشغيل المعدات وإيقاف تشغيلها، مع توفير آلية مخصصة للحماية من التحميل الزائد في نفس الوقت.

القدرة على التصميم

1. بسبب تشوه الأكمام المرنة وخلوص الأسنان بين فتحات الحلقة لنصف الاقتران، فإن الاقتران لديه بعض الخصائص التعويضية للتحول النسبي والعزل.

2. درجة حرارة العمل تتراوح من -20 درجة مئوية إلى +70 درجة مئوية

3. يجب أن تتوافق أشكال مسار المفاتيح وفتحات حجم العمود وطريقة وضع العلامات مع متطلبات GB/T3852-1977 و《أحجام نماذج التوصيل وفتحات عمود التوصيل》

وصف العلامة

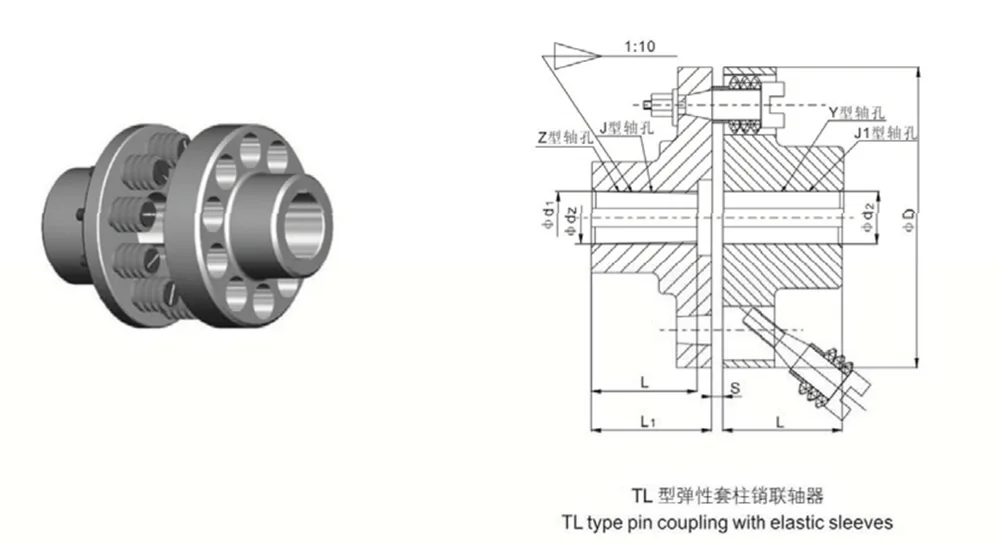

بالنسبة للنوع Z وJ مع التجويف المضاد، فإن الطول المناسب لا يشمل التجويف المضاد، وقيمة L كما هو موضح في الرسم أدناه.

الكود القياسي للنوع القديم هو GB4323-84

مثال العلامات

القدرة على التكيف مع ظروف العمل

تعتبر أداة التوصيل ذات الأكمام المرنة من نوع TL مناسبة لسيناريوهات العمل العامة ذات الطاقة المتوسطة والصغيرة والسرعة المتوسطة والمنخفضة وعمليات التشغيل المتكررة والدوران المتكرر للأمام والخلف.

إنها تتمتع بقدرة تخزين مؤقت وتخميد اهتزاز معتدلة ويمكنها امتصاص التأثير التقليدي، ولكنها لا تنطبق على ظروف العمل ذات التأثير القوي والاهتزاز الشديد.

إنها مناسبة أكثر للمعدات ذات قاعدة التركيب الصلبة ودقة المحاذاة العالية.

حماية السلامة

تتميز أداة التوصيل ذات الأكمام المرنة من النوع TL بآلية حماية مدمجة من التحميل الزائد مع منطق بسيط وبديهي. لقد تم تصميمه خصيصًا لمعالجة نقاط الضعف الحرجة في الصناعة - مثل تشويش المعدات أو المماطلة أو تلف الجهاز المضيف الناجم عن صدمات التحميل الزائد اللحظية في الآلات الصغيرة إلى المتوسطة الحجم - وبالتالي تمكين استراتيجية حماية متعددة المستويات.

- تصميم مخصص لتخفيف الضغط الزائد: داخل مجموعة ناقل الحركة بالكامل، يعمل الغلاف المطاطي المرن كمكون أساسي مستهلك. في ظل أحمال التشغيل العادية، يوفر الغلاف توسيدًا ثابتًا ونقل عزم الدوران؛ ومع ذلك، في حالة حدوث ظروف غير طبيعية - مثل تشويش المواد، أو توقف المحرك، أو التحميل الزائد الفوري - تم تصميم الغلاف المرن ليكون المكون الأول الذي يتعرض للضغط والتآكل والفشل اللاحق.

- عزل قوى صدمة الحمل الزائد: بمجرد فشل الغلاف المرن، يتم مقاطعة مسار نقل عزم الدوران تلقائيًا. يؤدي هذا إلى عزل قوى صدمة الحمل الزائد بشكل فعال، مما يمنعها من الانتشار بشكل أكبر أسفل سلسلة النقل وبالتالي حماية المكونات الهامة ذات القيمة العالية بشكل أساسي مثل المحركات والأعمدة الرئيسية والمحامل ومخفضات التروس.

- حل حماية فعال من حيث التكلفة: على النقيض من الأضرار المكلفة التي يمكن أن تلحق بمجموعة الماكينة بأكملها، لا يتطلب استرداد الأخطاء سوى استبدال الغلاف المرن منخفض التكلفة. وهذا يسمح بحل الأعطال المرتبطة بالحمل الزائد بأقل تكلفة ممكنة، مع تجنب تكاليف الإصلاح الباهظة وإجراءات الصيانة المعقدة.

قيمة أداء التكلفة

عند مقارنتها بأدوات التوصيل الصلبة القابلة للمقارنة والوصلات المرنة المتطورة، تُظهر أداة التوصيل ذات الأكمام المرنة من النوع TL مزايا كبيرة عبر ثلاثة أبعاد رئيسية: تكلفة الشراء الأولية، ومعدل الفشل، وتكلفة قطع الغيار. وهذا يجعلها خيارًا مثاليًا لتكامل المعدات وشرائها على نطاق واسع.

- تكاليف يمكن التحكم فيها من خلال الإنتاج الضخم: من خلال الاستفادة من عمليات التصنيع الناضجة والموحدة والمكونات المنتجة بكميات كبيرة، يصبح سير عمل الإنتاج مبسطًا وفعالاً. ونتيجة لذلك، يظل سعر تسليم المصنع في المتناول إلى حد كبير، مما يجعله مناسبًا تمامًا للتكامل بالجملة من قبل الشركات المصنعة للمعدات وللحفاظ على المخزون الجاهز من قبل الموزعين.

- هيكل مستقر ومعدل فشل منخفض: تتميز الوصلة بعدد قليل من المكونات الداخلية وتخلو من الهياكل المعقدة التي تعتمد على الدقة، ولا تحتوي على أجزاء دقيقة هشة وعرضة للتلف. إنه قادر على تحمل فترات طويلة من التشغيل المستمر الذي يتضمن عمليات تشغيل وتوقف متكررة، مما يؤدي إلى احتمالية منخفضة للغاية لفشل التشغيل أثناء الاستخدام اليومي.

- قطع غيار عالمية وبأسعار معقولة: المكونات المعرضة للتآكل - مثل الأكمام المرنة - هي قطع غيار صناعية قياسية. وهي متاحة على نطاق واسع في السوق من خلال العديد من قنوات الشراء، مما يؤدي إلى تكاليف منخفضة للغاية لاستبدال المكونات الفردية. بالمقارنة مع أدوات التوصيل الصلبة التقليدية، فإن فعالية التكلفة الإجمالية وعرض القيمة متفوقان بشكل كبير.

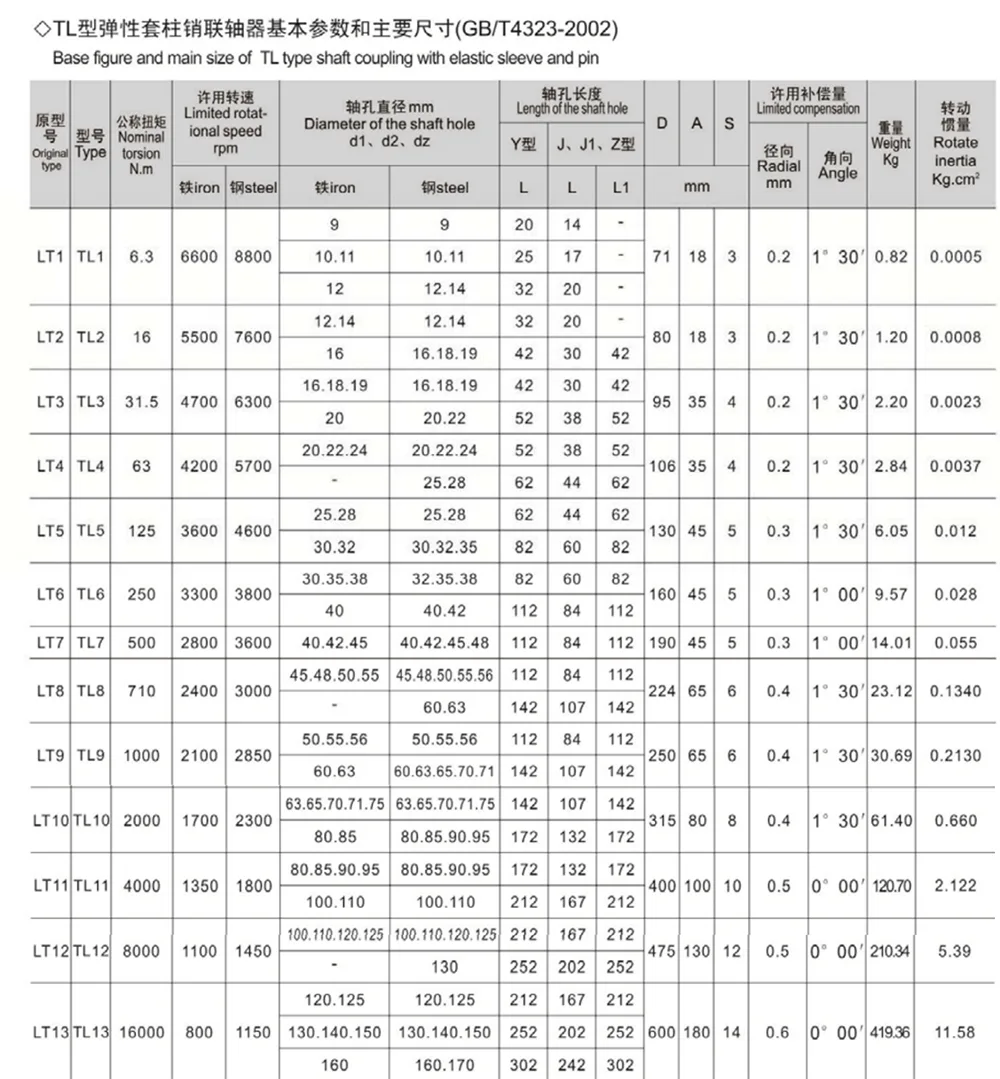

ملاحظة: ① يتم حساب أوزان الاقتران في الورقة على أنها الحد الأدنى للقطر والحد الأقصى للطول.

② لا يمكن أن يتجاوز التحميل الزائد القصير ضعف عزم الدوران الطبيعي المقدر.

③ يمكن اختيار أشكال فتحات العمود بأطوال L وL1 حسب متطلبات العملاء.

④ تشغيل القصور الذاتي له قيمة مماثلة.

مزايا تكلفة الصيانة والتشغيل

من منظور تشغيلي طويل المدى، تعمل أداة التوصيل ذات الأكمام المرنة من النوع TL على تبسيط عمليات الصيانة والتشغيل بشكل كبير. فهو يقلل بشكل فعال من التكاليف المرتبطة بالإصلاحات اليدوية، واستبدال قطع الغيار، وتوقف الإنتاج، مما يجعله مناسبًا بشكل مثالي للآلات ذات الأغراض العامة التي تتطلب تشغيلًا مستمرًا على مدار 24 ساعة.

- عملية خالية من التشحيم مدى الحياة: يعتمد المنتج على اللدائن المطاطية لدعم نقل الطاقة؛ نظرًا لأنه لا يحتوي على مكونات داخلية مولدة للاحتكاك، فهو لا يتطلب أي زيت تشحيم أو شحم بعد التثبيت. وهذا يلغي الحاجة إلى إجراءات الصيانة الدورية ويقلل من تكاليف العمالة المرتبطة بالصيانة.

- استبدال بسيط للأجزاء القابلة للتآكل: إذا أصبحت الأكمام المرنة قديمة أو تعرضت للتلف، فلا يحتاج موظفو الصيانة إلا إلى إزالة الأغطية الطرفية لإكمال عملية الاستبدال. ويمكن تنفيذ العملية بأكملها دون الحاجة إلى تحريك الأجهزة المضيفة المتصلة على أي من الجانبين، مما يضمن سير عمل التفكيك وإعادة التجميع بسيطًا وعالي الكفاءة.

- تقليل خسائر وقت التوقف عن العمل: يتم إكمال مهام الإصلاح والاستبدال بسرعة - غالبًا ما تتطلب فنيًا واحدًا فقط - مما يقلل من وقت توقف المعدات. وهذا يمنع فقدان القدرة الإنتاجية الناتج عادةً عن إصلاحات المكونات، مما يجعل أداة التوصيل مناسبة لأنواع مختلفة من آلات الإنتاج المستمر.

سيناريوهات التطبيق

- معدات الضخ: متوافقة على نطاق واسع مع معدات معالجة السوائل مثل مضخات الطرد المركزي، ومضخات التفريغ، ومضخات نقل المواد الكيميائية. إنه يخفف الاهتزازات التشغيلية داخل جسم المضخة، وبالتالي يحمي كلاً من عمود المضخة والمحرك المتصل.

- معدات المروحة والمنفاخ: مناسبة لأنظمة التهوية المختلفة، بما في ذلك المراوح للأغراض العامة، ومنفاخ التدفئة والتهوية وتكييف الهواء (HVAC)، ومراوح السحب المستحثة. فهو يخفف من الاهتزازات المتولدة أثناء تشغيل المروحة عالية السرعة، مما يحسن الاستقرار التشغيلي الشامل للمعدات.

- الآلات الصناعية العامة: يمكن دمجها مع مجموعة واسعة من المعدات - بما في ذلك أنظمة النقل، والضواغط الخفيفة، والأدوات الآلية، والآلات الزراعية، ومخفضات التروس الصغيرة والمتوسطة الحجم - لتلبية المتطلبات المزدوجة لنقل الطاقة الأساسية والحماية من الحمل الزائد.

التعليمات

- س 1: ما هي آلية الحماية الخاصة بوصلة التوصيل ذات الأكمام المرنة من النوع TL؟ كيف تختلف عن محدد عزم الدوران؟

- A1: تستخدم أداة التوصيل ذات الأكمام المرنة من النوع TL آلية حماية سلبية من الحمل الزائد؛ في حالة التحميل الزائد، تم تصميم الأكمام المطاطية المرنة للضغط والتآكل والقص في النهاية - وبالتالي فصل ناقل عزم الدوران. وفي المقابل، يستخدم محدد عزم الدوران آلية تعثر نشطة لفصل المحرك. هذا المنتج متخصص في الحماية الأساسية والفعالة من حيث التكلفة وامتصاص الصدمات، مما يجعله مناسبًا للمعدات القياسية ذات مخرجات الطاقة المنخفضة إلى المتوسطة؛ على العكس من ذلك، تم تصميم محددات عزم الدوران لدينا للآلات الصناعية الثقيلة وعالية المخاطر وعالية الدقة.

- س2: هل يتطلب استبدال الكم المطاطي البالي تفكيك مجموعة أدوات التوصيل بالكامل؟

ج2: لا، ليس من الضروري تفكيك الآلة بأكملها، ولا تحتاج إلى نقل المحركات الأولية المتصلة - مثل المحركات أو المضخات - الموجودة في أي من الطرفين. كل ما عليك فعله هو إزالة الغطاء الخارجي لاستبدال الغلاف المرن الداخلي مباشرةً إذا أصبح قديمًا أو تالفًا. الإجراء بسيط ومباشر، مما يسمح حتى للفنيين المبتدئين بإكمال مهمة الصيانة بسرعة.

- س3: هل تحتاج هذه الوصلة إلى تزييت أو صيانة دورية أثناء التشغيل الروتيني؟

A3: المنتج خالي تمامًا من الصيانة ولا يتطلب أي تزييت؛ ليست هناك حاجة لتطبيق أي شحوم أو مواد تشحيم. تعتمد فترة استبدال الغلاف المرن على ظروف التشغيل المحددة. في ظل الظروف القياسية — في درجات الحرارة المحيطة وفي البيئات الخالية من الغبار — يستمر الغلاف عادةً لمدة تتراوح من سنة إلى ثلاث سنوات. بالنسبة للتطبيقات التي تتضمن توقفات متكررة لبدء التشغيل أو مستويات اهتزاز عالية، نوصي بفحص الغلاف كل ستة أشهر؛ ما عليك سوى استبداله على الفور إذا لاحظت أي علامات تشقق أو تصلب أو شيخوخة.
