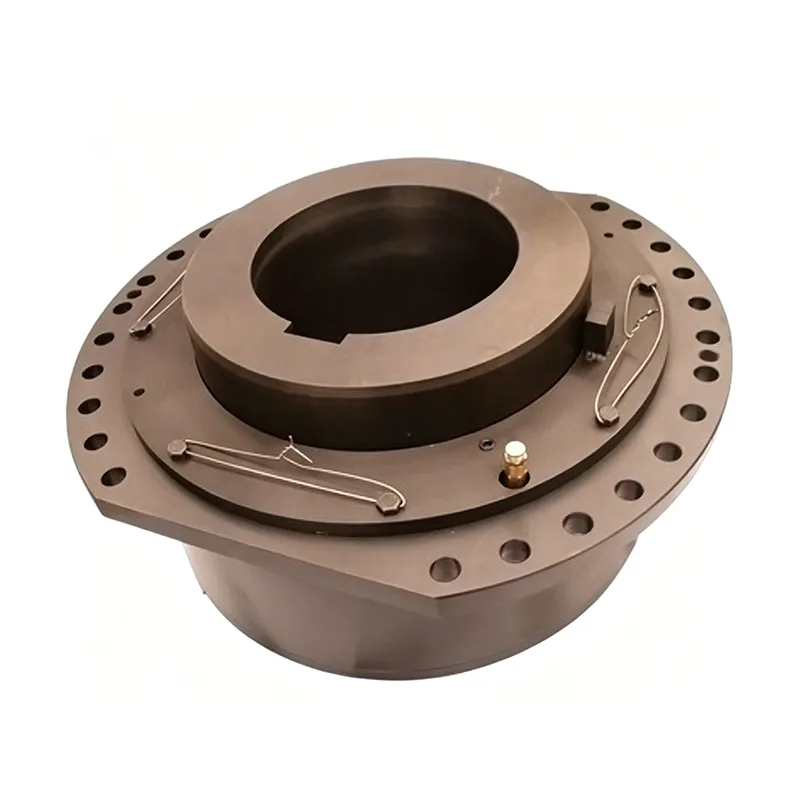

اقتران الأسطوانة الكروية

إن أداة التوصيل الأسطوانية الكروية عبارة عن مكون نقل متخصص تم تطويره خصيصًا لمعالجة نقاط الألم الحرجة في أنظمة تشغيل الأسطوانة لآليات رفع الرافعة. إنه يعالج بشكل فعال العديد من أوجه القصور الكامنة في أدوات توصيل التروس التقليدية، ومحركات التروس المفتوحة، وهياكل العمود المفصلية. بالاعتماد على الشبكات المرنة للبكرات الكروية لنقل عزم الدوران، يمتلك المنتج بطبيعته خصائص محمل ذاتية المحاذاة، مما يسمح له بالتكيف تلقائيًا مع اختلالات الزوايا داخل المعدات. تصميمها الهيكلي مدمج وخفيف الوزن، مما يضمن أنها لا تشغل مساحة إضافية داخل آلية العربة. إنها مناسبة بشكل مثالي لظروف التشغيل ذات السرعة المنخفضة، والحمل الثقيل، وظروف التشغيل المعتمدة على الأسطوانة النموذجية لمعدات الرفع؛ علاوة على ذلك، فهو يوفر نطاقًا واسعًا من تغطية المعلمات ويضمن التشغيل المستقر والموثوق.

مقارنة مزايا وعيوب هياكل اقتران الرافعة التقليدية

في وصلة النقل بين عمود الخرج المخفض والأسطوانة في آليات رفع الرافعة، تستخدم التصميمات التقليدية عادةً أدوات توصيل تروس من النوع القرصي، أو محركات تروس مفتوحة، أو وصلات عمود مفصلية ذات محور ثابت ومحور عائم. يقدم كل من هذه الأنواع الهيكلية عيوبًا تشغيلية مميزة تحد من صيانة المعدات ومرونة التخطيط الهيكلي.

- قارنات التروس متعددة الألواح من النوع القرصي (للرافعات الصغيرة والمتوسطة الحجم): على الرغم من أنها توفر هيكلًا شاملاً مدمجًا وتكاملاً عاليًا، إلا أن هندستها المعقدة تؤدي إلى ارتفاع تكاليف التصنيع وصعوبات المعالجة الكبيرة. علاوة على ذلك، فإن وزنها الذاتي الكبير يعيق مبادرات التصميم خفيفة الوزن للرافعات الصغيرة والمتوسطة الحجم، وإجراءات التفكيك والصيانة اللاحقة غير مريحة للغاية.

- محركات التروس المفتوحة (للمعدات ذات الحمولة الثقيلة): يتم استخدامها بشكل أساسي في الرافعات ذات قدرات الرفع التي تتجاوز 80 طنًا، ويتيح هذا التكوين تقليل السرعة على مرحلتين ويسمح بزيادة المسافة المركزية بين المحرك والأسطوانة. على الرغم من بساطتها الهيكلية، إلا أن الطبيعة المكشوفة للتروس تؤدي إلى ظروف تشحيم سيئة؛ وبالتالي، فإن أسطح أسنان التروس معرضة بشدة للتآكل والفشل السريع، مما يؤدي إلى معدل فشل مرتفع نسبيًا للمعدات.

- هياكل الأعمدة المفصلية ذات المحاور الثابتة والمحور العائم (تصميمات الأعمدة الطويلة): تسمح هذه التصميمات بتقليل البعد المحوري للأسطوانة، وبالتالي استيعاب مساحات التثبيت المدمجة. ومع ذلك، فإنها تتطلب استخدام مجموعات ذات عمود طويل، مما يزيد من الوزن الذاتي الإجمالي لآلية الرفع. علاوة على ذلك، لا يمكن إجراء تجميع التروس والمحاذاة بشكل مستقل؛ تعتبر عمليات التفكيك وإعادة التجميع مرهقة، مما يؤدي إلى انخفاض كفاءة الصيانة.

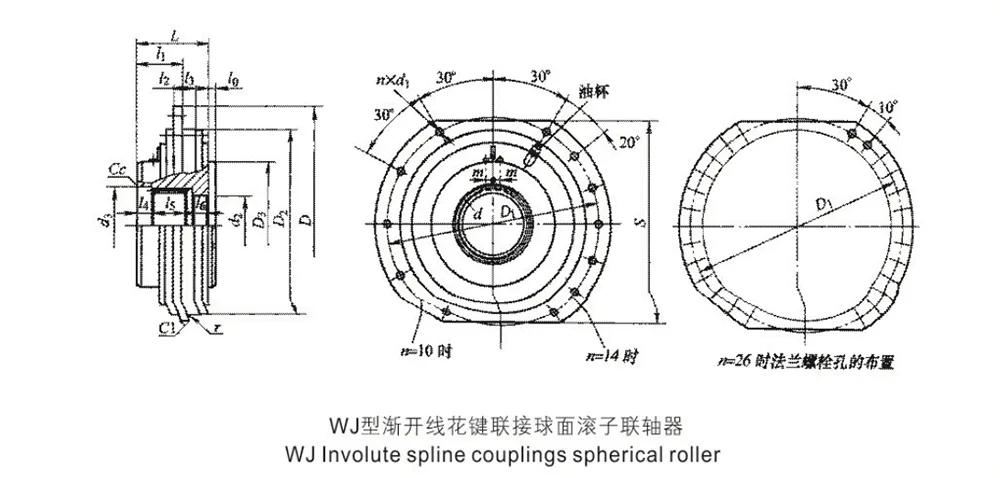

هيكل المنتج ومبدأ نقل عزم الدوران

تتميز أداة التوصيل الأسطوانية الكروية بتركيبة هيكلية محددة بوضوح وطريقة نقل عزم الدوران مصممة علميًا. ومن خلال الاستفادة من التشابك المرن للبكرات الكروية، فإنه يحقق النقل المتزامن لكل من عزم الدوران والقوى الشعاعية، مما يؤدي إلى درجة أعلى من المرونة التشغيلية.

- التكوين الهيكلي الشامل: يتكون التجميع الكامل في المقام الأول من المكونات الأساسية مثل أنصاف أدوات التوصيل، والغطاء الخارجي، والبكرات الكروية، والغطاء الداخلي، والغطاء الخارجي. تم تبسيط ترتيب المكونات - خاليًا من الأجزاء الدقيقة المعقدة وغير الضرورية - مما يؤدي إلى انخفاض معدل الفشل بشكل ملحوظ.

- ناقل عزم الدوران الشبكي المحيطي: يتم توزيع البكرات الكروية بشكل موحد على طول محيط أداة التوصيل، ويتم تثبيتها داخل تجاويف تحديد المواقع الموجودة بين نصفي أداة التوصيل والجلبة الخارجية. من خلال الاتصال المحكم وعمل الضغط بين البكرات وتجويفاتها الخاصة، تحقق أداة التوصيل نقلًا ثنائي الاتجاه لكل من عزم الدوران والأحمال الشعاعية.

- طريقة التجميع القياسية: أثناء التشغيل، يتم تركيب نصف أداة التوصيل وتثبيته على عمود الخرج لصندوق التروس (المخفض)، بينما يتم توصيل الغلاف الخارجي بقوة بأسطوانة الحبل السلكي باستخدام مسامير عالية القوة. يضمن هذا التكوين توزيعًا موحدًا للحمل أثناء النقل، مما يؤدي إلى إنشاء اتصال آمن يتميز بمقاومة عالية للارتخاء.

- خصائص ناقل الحركة المرن: تشبه آلية النقل الشاملة إلى حد كبير آلية اقتران التروس المرن من النوع الدبوسي. إنه يعتمد على نقل القوة المرن الذي توفره العناصر المتداول للتخفيف بشكل فعال من مشكلات التأثير القوي والتآكل الكاشط المرتبط عادةً بأنظمة الشبكات الصلبة.

الخصائص التشغيلية الأساسية وقدرات التعويض

تتميز أداة التوصيل الأسطوانية الكروية بوظيفة المحاذاة الذاتية المتأصلة، مما يسمح لها بالتكيف تلقائيًا مع الانحرافات التشغيلية داخل المعدات. إنه يعمل بشكل فعال على حل المشكلات الشائعة في آلات الرفع - مثل اختلال التثبيت وتحولات التشوه التشغيلي - مما يجعله مناسبًا بشكل مثالي للتشغيل طويل الأمد للخدمة الشاقة.

1. أداء تعويض المحاذاة الذاتية: عرض الخصائص التشغيلية لمحمل المحاذاة الذاتية، تعوض الوصلة بدقة المحاذاة الزاويّة غير الصحيحة بين عمود إخراج علبة التروس وعمود الأسطوانة، وبالتالي استيعاب كل من أخطاء التجميع الأولية وتحولات التشوه الديناميكي أثناء التشغيل.

2. القدرة على التكيف مع الإزاحة النسبية ثنائية الاتجاه: تستوعب أداة التوصيل في الوقت نفسه أشكالًا مختلفة من الإزاحة النسبية بين العمودين، مما يعوض بمرونة الضغوط الناتجة أثناء تشغيل المعدات. وهذا يمنع حدوث حالات فشل مثل ربط العمود (ضغط الانغلاق)، والتآكل غير الطبيعي، وتلعثم ناقل الحركة.

3. ناقل الحركة المستقر للحمل: تتعامل أداة التوصيل في نفس الوقت مع كل من نقل عزم الدوران التشغيلي ودعم الأحمال الشعاعية. تم تصميم هيكلها المحمل على النحو الأمثل، مما يضمن أداءً خاليًا من الانزلاق والانجراف أثناء التشغيل الطويل والمنخفض السرعة والثقيل. إن ثبات ناقل الحركة الخاص بها يفوق بشكل كبير ثبات الهياكل التقليدية ذات التروس المفتوحة.

المزايا الهيكلية

بالمقارنة مع هياكل نقل الرفع التقليدية، توفر قارنة التوصيل الأسطوانية الكروية مزايا متميزة من حيث التصميم خفيف الوزن، والتخطيط المكاني، وسهولة التركيب، والموثوقية الشاملة. هذه السمات تجعلها مناسبة بشكل خاص لتلبية القيود المكانية الصعبة ومتطلبات التخطيط لعربات الرفع.

1. تصميم مدمج وخفيف الوزن: تتميز الوحدة بمساحة إجمالية صغيرة ووزن ذاتي منخفض، مما يلغي الحاجة إلى أعمدة طويلة إضافية أو قطارات تروس معقدة. وهذا يقلل بشكل كبير من الوزن الإجمالي للآلية ويحسن التصميم الهيكلي لعربة الرافعة.

2. التركيب والصيانة المريحة: يتميز التصميم بهيكل أنيق ومنطق تجميع بسيط، ولا يتطلب أي إجراءات تشغيل معقدة. يمكن تنفيذ مهام التجميع والصيانة بشكل مستقل، مما يؤدي بشكل فعال إلى حل نقاط الألم الشائعة المرتبطة بالهياكل التقليدية - على وجه التحديد، صعوبة التفكيك/إعادة التجميع وعدم القدرة على إجراء تعديلات معزولة.

3. موثوقية تشغيلية عالية: من خلال القضاء على العيوب الكامنة في التروس المكشوفة - التي تكون عرضة للتآكل - يظل هيكل تعشيق الأسطوانة المغلق غير متأثر إلى حد كبير بالعوامل البيئية. إنه يضمن تشغيلًا سلسًا ومنخفض السرعة مع الحد الأدنى من الضوضاء، مما يجعله مناسبًا بشكل مثالي لظروف التشغيل المستمرة النموذجية لمعدات الرفع.

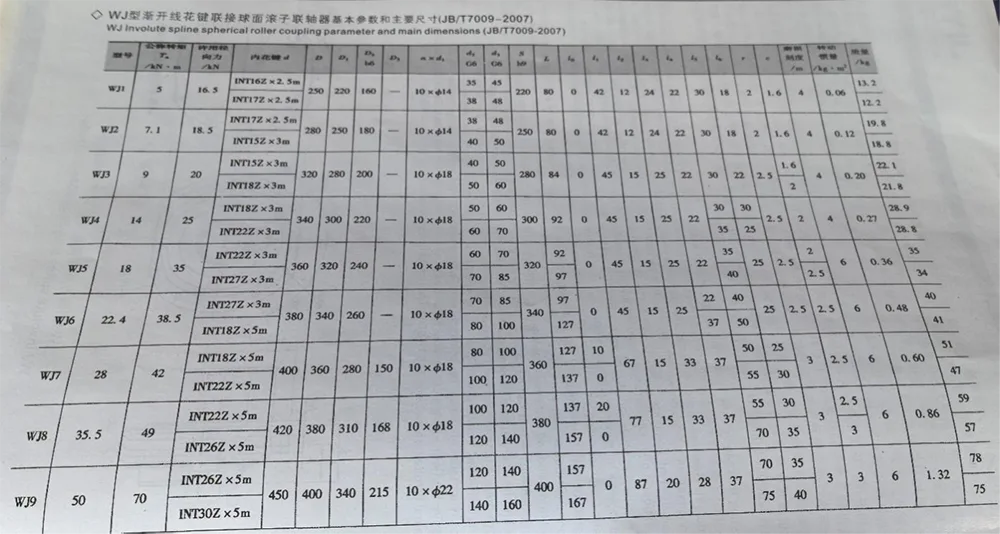

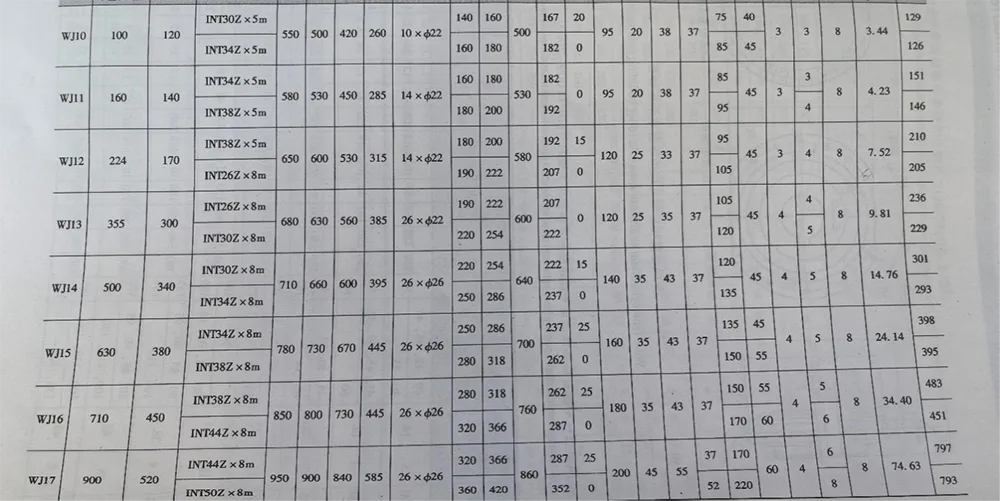

القدرة على التكيف مع ظروف التشغيل ونطاق المعلمات

يقدم المنتج نطاقًا واسعًا من المعلمات وقدرة استثنائية على التكيف مع ظروف التشغيل المختلفة. لقد تم تصميمه خصيصًا ليناسب متطلبات النقل المتخصصة لآلات الرفع، مع مواصفات أداء تلتزم بشكل صارم بالمعايير الصناعية للخدمة الشاقة.

- سيناريوهات المعدات المطبقة: يتم استخدام أداة التوصيل الأسطوانية الكروية بشكل أساسي في آليات رفع الرافعات، وأنظمة تشغيل الأسطوانة منخفضة السرعة، ومعدات النقل المماثلة للأغراض العامة. لقد تم تصميمه خصيصًا لتلبية المتطلبات الصعبة لصناعة الرفع للعمليات ذات السرعة المنخفضة والحمل الثقيل والعمليات المستمرة.

- نطاق درجة حرارة التشغيل: قادر على التشغيل المستقر والعادي ضمن نطاق درجة الحرارة المحيطة من -25 درجة مئوية إلى +28 درجة مئوية، مما يجعله مناسبًا للبيئات الداخلية القياسية بالإضافة إلى عمليات الرفع الخارجية غير القاسية.

- نطاق سعة عزم الدوران: يمتد نطاق نقل عزم الدوران المقدر من 5000 نيوتن متر إلى 900000 نيوتن متر، مما يغطي بشكل فعال متطلبات النقل لمعدات الرفع التي تتراوح من الآلات الصغيرة والمتوسطة إلى الآلات الكبيرة الحجم.

- حد الحمل الشعاعي: قادر على تحمل القوى الشعاعية التي تتراوح من 16,500 نيوتن إلى 450,000 نيوتن. وتضمن قدرته القوية على التحمل الشعاعي قدرته على التعامل بفعالية مع القوى الشعاعية الثقيلة المرتبطة عادةً بأنظمة الرفع القائمة على الأسطوانة.
