إن محدد عزم دوران الاحتكاك متعدد الألواح عبارة عن مكون مركب من النوع المنزلق للحماية من الحمل الزائد تم تطويره خصيصًا لعزم الدوران المتوسط إلى العالي وظروف التشغيل الشاقة. على عكس محددات الاحتكاك التقليدية ذات اللوحة الواحدة أو محددات الاحتكاك القياسية متعددة الألواح، يستخدم تصميمنا هيكل قرص احتكاك متعدد الطبقات ومكدس. يعمل هذا التكوين على زيادة مساحة سطح الاحتكاك الفعالة إلى أقصى حد ضمن مساحة تركيب مدمجة للغاية، مما يمكّنه من التعامل مع أحمال عزم الدوران الكبيرة التي تصل إلى آلاف نيوتن متر.
بالإضافة إلى تقديم مجموعة واسعة من إعدادات عزم الدوران القابلة للضبط الدقيق والملاءمة للتشغيل المستمر بسرعات متوسطة إلى عالية، تتميز الوحدة بألواح احتكاك جافة خالية من الأسبستوس. تتميز هذه اللوحات بطبيعتها بخصائص مقاومة للصدأ والتآكل والانفجار، مما يسمح بنشر الجهاز مباشرة في بيئات التشغيل الخطرة والمعقدة دون الحاجة إلى أي تعديلات إضافية.
علاوة على ذلك، يمكن إقران الوحدة بوصلات مرنة للتعويض عن انحرافات المحاذاة المختلفة التي تنشأ أثناء تركيب المعدات. وهذا يجعلها مناسبة بشكل مثالي للتطبيقات الصناعية ذات الأحمال العالية - مثل عمليات التعدين وأنظمة النقل واسعة النطاق - والتي تعمل كمكون مرن لحماية السلامة لا غنى عنه داخل أنظمة النقل للخدمة الشاقة.
أقراص الاحتكاك خالية من الأسبستوس، وعناصر الاحتكاك من النوع الجاف مقاومة للصدأ، ومناسبة للتطبيقات المقاومة للانفجار مع مقاومة ممتازة للتآكل وعمر خدمة طويل.

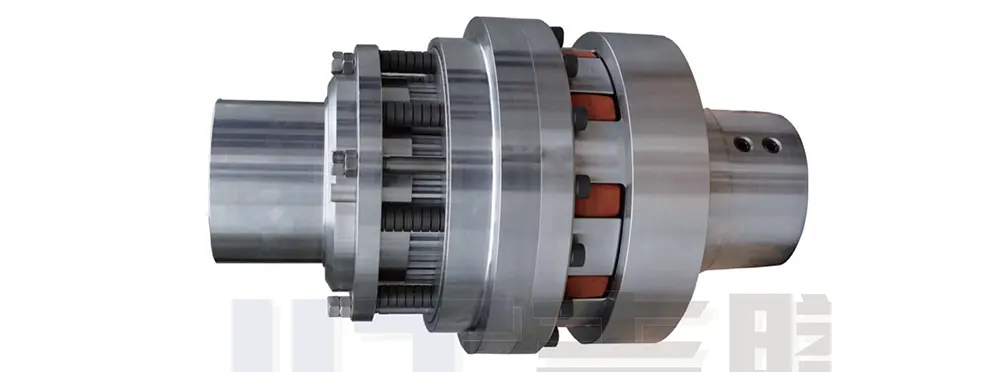

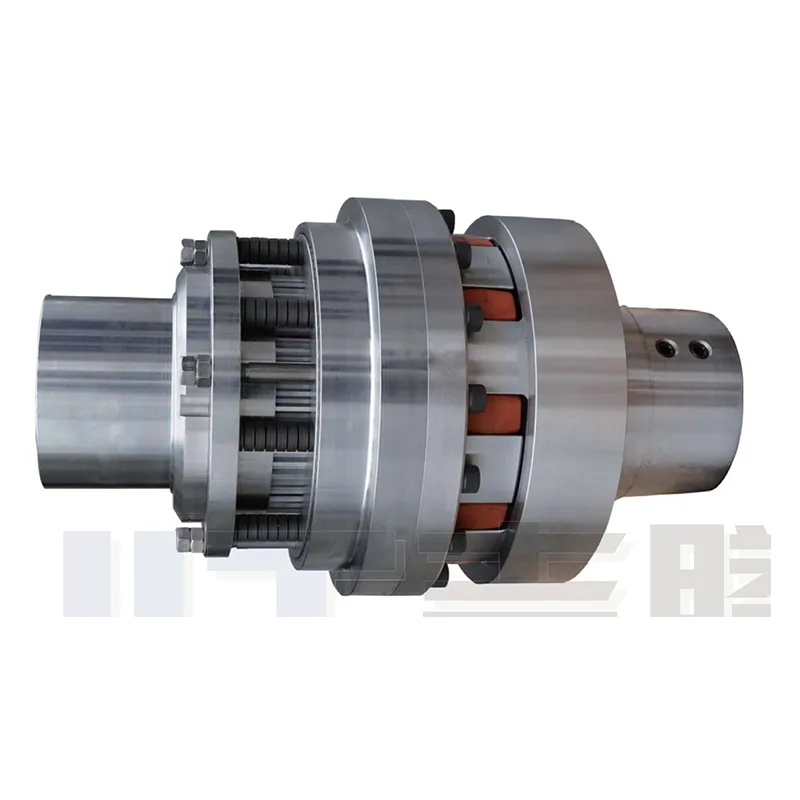

محدد عزم الدوران متعدد الأقراص
يُستخدم في أي تطبيق يتطلب حماية من الانزلاق ضد الحمل الزائد (عزم الدوران الزائد)، مما يمنع تلف المعدات ويتجنب خسائر التوقف عن العمل.
- المنشآت الصناعية / التحكم في عوادم محطات الطاقة (Siemens، GE)
- خطوط التجميع (نايلز – سيمونز)
- صناعة آلات تعدين الفحم (تيسنكروب، جرابي)
- توليد طاقة الرياح (سامسونج، سيمنز، بارد، جنرال إلكتريك)

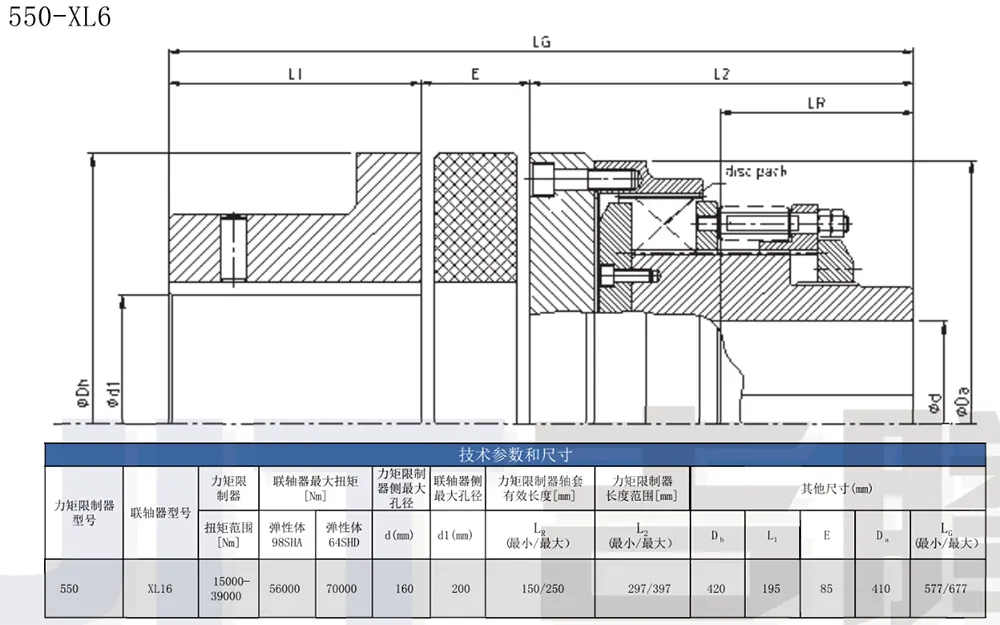

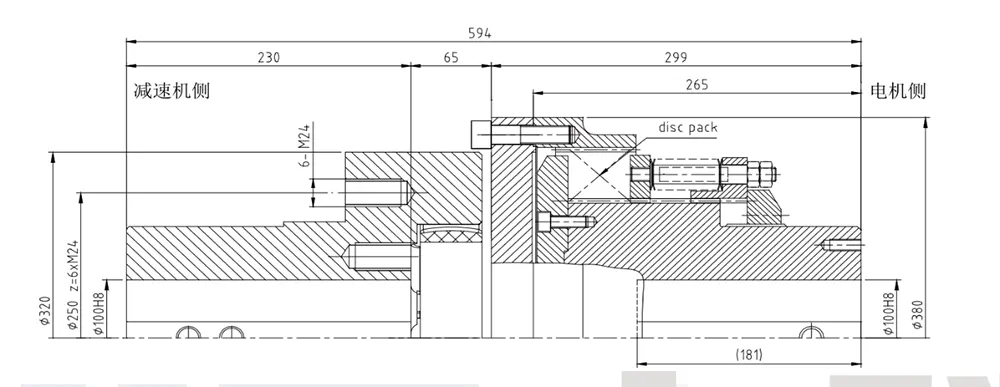

مجموعة محدد عزم الدوران متعدد الأقراص والقارنة المرنة الفكية (العنكبوتية) (1)

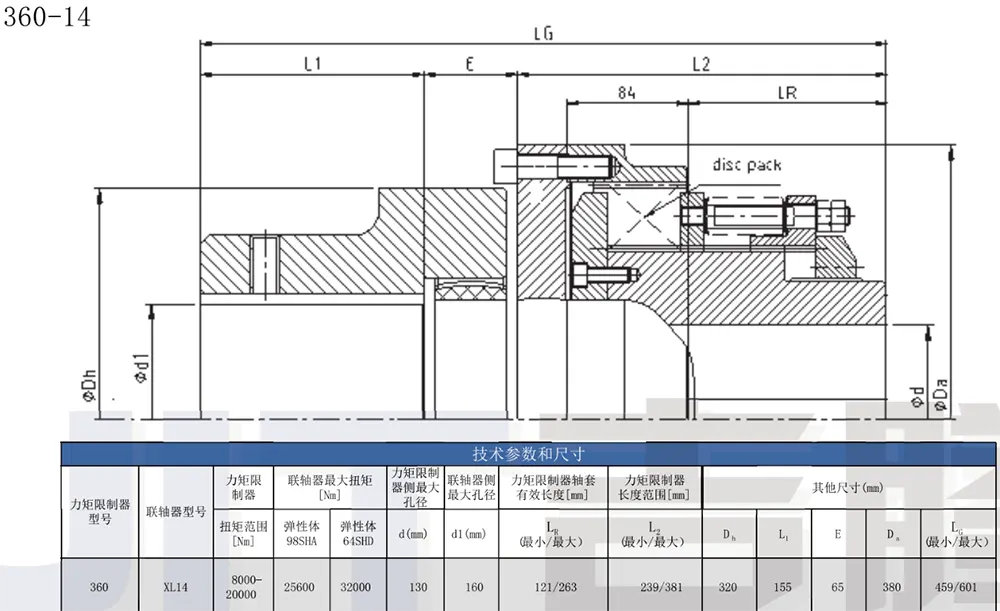

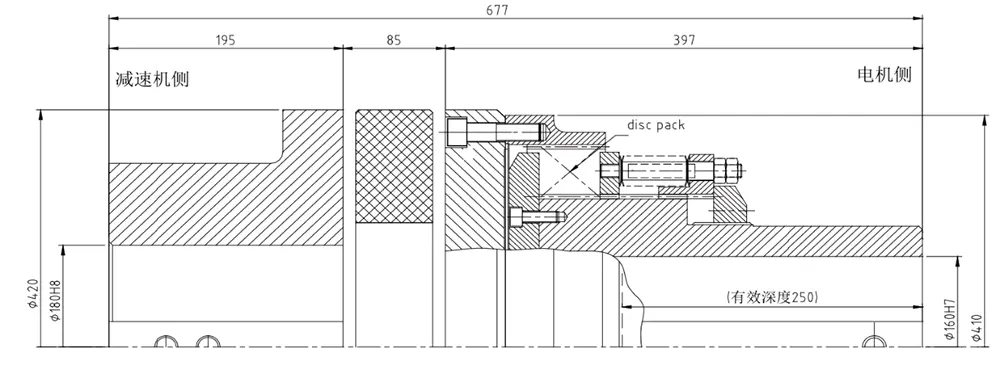

مجموعة محدد عزم الدوران متعدد الأقراص والقارنة المرنة الفكية (العنكبوتية) (2)

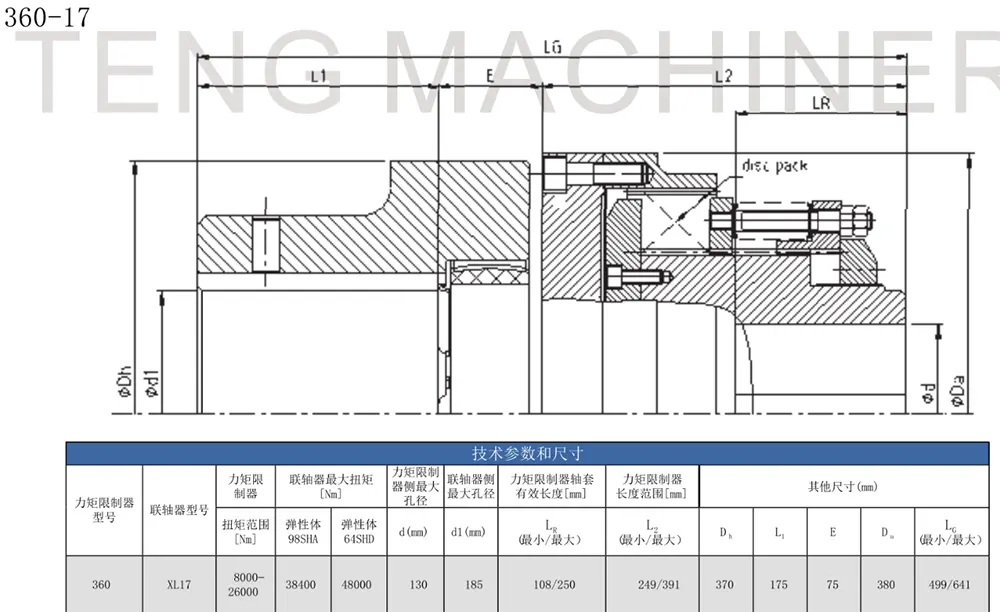

مجموعة محدد عزم الدوران متعدد الأقراص والقارنة المرنة الفكية (العنكبوتية) (3)

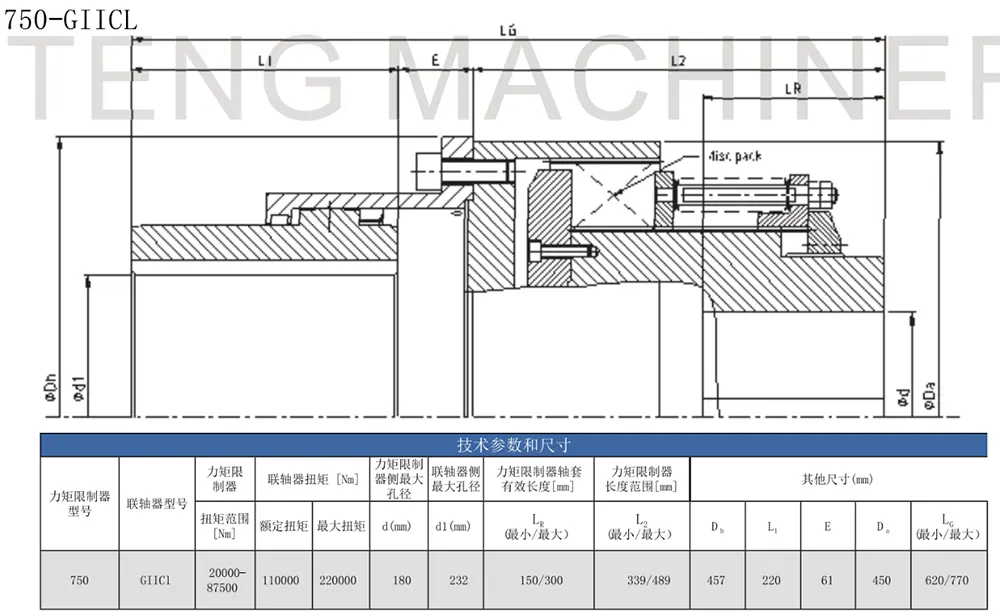

مجموعة محدد عزم الدوران متعدد الأقراص وقارنة التروس المصنوعة من الفولاذ بالكامل (4)
يستخدم لقيادة ناقل بقدرة 525 كيلووات، مثبت بين المحرك وعلبة التروس.
يستخدم لقيادة ناقل بقدرة 800 كيلووات، مثبت بين المحرك وعلبة التروس.
يستخدم لقيادة ناقلات بقدرة 1000 كيلووات - 1200 كيلووات، مثبتة بين المحرك وعلبة التروس.
يُظهر محدد عزم دوران الاحتكاك متعدد الألواح قدرة استثنائية على التكيف عبر المعلمات وطرق الاتصال وسرعات الدوران والتوافق العام. إنه قادر على تلبية متطلبات التثبيت والتشغيل للغالبية العظمى من المعدات الثقيلة، ودعم كل من خيارات الاختيار القياسية والتخصيصات الشخصية وغير القياسية.
- نطاق تحميل عزم الدوران: تغطي الطرازات القياسية نطاق عزم الدوران المتوسط إلى العالي، وتستهدف في المقام الأول تطبيقات المعدات الثقيلة. بالنسبة للسيناريوهات المتخصصة ذات الأحمال العالية للغاية، فإننا نقدم خدمات تخصيص مخصصة بناءً على معلمات عزم الدوران الفعلية للعميل ومنحنيات حمل المعدات، مما يضمن التوافق الشامل مع جميع أنواع بيئات التشغيل الثقيلة.
- طرق توصيل نهاية العمود: متوافقة مع نظامي التجميع الأكثر شيوعًا في السوق: يمكنها استخدام وصلة تجويف قياسية بمفتاح - مناسبة لأعمدة النقل التقليدية - أو يمكن إقرانها بمجموعة قفل بدون مفتاح (جلبة التمدد) لتحقيق اتصال بدون مفتاح، وهو مثالي لمعدات النقل عالية الدقة وبدون رد فعل عكسي ويستوعب مجموعة واسعة من أقطار العمود.
- القدرة على التكيف مع سرعة الدوران: النماذج القياسية قادرة على تلبية متطلبات التشغيل المستمرة وغير المنقطعة للمعدات ذات السرعة المتوسطة إلى العالية بشكل مباشر. إذا تجاوزت السرعة المقدرة للمعدات الحد الأعلى للنموذج القياسي، فيمكننا على وجه التحديد تحسين مواد الاحتكاك وهيكل الزنبرك الداخلي لإنشاء حل مخصص عالي السرعة، وحل التحديات المرتبطة بالحماية من الحمل الزائد في التطبيقات عالية السرعة بشكل فعال.
- تعويض اختلال التثبيت: يمكن دمج المنتج مع أنواع مختلفة من أدوات التوصيل المرنة لامتصاص وتعويض الإزاحات المحورية، والانحرافات الشعاعية، واختلالات الزوايا التي تحدث أثناء عملية التجميع بشكل فعال. وهذا يقلل من المتطلبات الصارمة للمحورية أثناء تجميع المعدات ويساعد على تقليل تكاليف التركيب والتشغيل.
بالمقارنة مع محددات عزم الدوران التقليدية من النوع الماسك ومحددات عزم الدوران القياسية ذات اللوحة الواحدة، يُظهر محدد عزم دوران الاحتكاك متعدد الألواح مزايا رائعة عبر ثلاثة أبعاد رئيسية: قدرة التحمل، ودقة الضبط، والمرونة البيئية. لقد تم تصميمه خصيصًا لمعالجة نقاط الضعف الحرجة في الصناعة المرتبطة بالمعدات الثقيلة - مثل صعوبة الحماية من الحمل الزائد، وقابلية التآكل، والقيود التشغيلية التي تفرضها ظروف العمل القاسية.
باستخدام هيكل قرص الاحتكاك المكدس متعدد الطبقات، تزيد الوحدة بشكل كبير من مساحة الاتصال الإجمالية للاحتكاك. دون زيادة الأبعاد الخارجية للمنتج أو الحاجة إلى مساحة تركيب إضافية، يمكنه نقل أحمال عزم الدوران الهائلة بشكل موثوق - حيث تصل إلى مستويات عدة آلاف من نيوتن متر (N·m). وهذا يجعلها مناسبة بشكل مثالي للآلات الصناعية الثقيلة، مثل أنظمة النقل واسعة النطاق ومعدات التعدين، مما يحل بفعالية التحدي المتمثل في مساحة التثبيت المحدودة التي غالبًا ما تواجهها الآلات الثقيلة.
يمكن للمشغلين ضبط عزم الدوران الانزلاقي عبر نطاق واسع ببساطة عن طريق ضبط ضغط التحميل المسبق الداخلي للزنبرك. تظهر المعلمات المحددة قابلية تكرار عالية وهوامش خطأ منخفضة للغاية، مما يضمن نقل الطاقة بكفاءة وثبات في ظل أحمال التشغيل العادية. في حالة حدوث حمل زائد مفاجئ، تنزلق أسطح الاحتكاك على الفور لتبديد القوة، مما يوفر حماية فورية عند عتبة التحميل الزائد الحرجة مع موازنة كفاءة النقل مع سلامة المعدات في نفس الوقت.
تأتي الوحدة بشكل قياسي مع أقراص احتكاك جافة خالية من الأسبستوس من الدرجة الصناعية. من خلال تجنب مواد الاحتكاك التقليدية الرديئة، تتميز أسطح الأقراص بخصائص مقاومة للصدأ ومقاومة التآكل، مما يؤدي إلى عمر خدمة يتجاوز بكثير عمر مكونات الاحتكاك القياسية. لقد تم تحسين الهيكل العام للمنتج ليناسب البيئات التشغيلية الصعبة؛ ولا يتطلب أي ملحقات مانعة للتسرب إضافية أو تعديلات هيكلية، ويمكن نشره مباشرة في مناطق العمل الخاصة التي تتميز بتراكم الغبار الثقيل، أو التلوث بالزيت، أو المتطلبات الصارمة المقاومة للانفجار.
- س1: ما هو الفرق الأساسي بين محدد عزم الاحتكاك متعدد الألواح ومحدد عزم الدوران القياسي من نوع الاحتكاك؟
A1: محددات نوع الاحتكاك القياسية تستخدم عادة هيكل لوحة واحدة، مما يجعلها مناسبة فقط للأحمال الخفيفة إلى المتوسطة والمعدات الصغيرة إلى المتوسطة الحجم. في المقابل، يستخدم الطراز متعدد الألواح للخدمة الشاقة هيكل احتكاك متعدد الطبقات، مما يؤدي إلى كثافة عزم دوران أعلى بشكل ملحوظ. وبحجم مادي مكافئ، تتم زيادة قدرته على التحمل عدة أضعاف - وهو قادر على تحمل أحمال عزم الدوران الهائلة التي تصل إلى آلاف نيوتن متر - وتم تصميمه خصيصًا لتطبيقات الخدمة الشاقة مثل آلات التعدين وأنظمة النقل واسعة النطاق.
- س2: هل يمكن لهذه الوحدة تعويض اختلالات التثبيت؟ هل من الضروري شراء وصلة منفصلة أيضًا؟
ج2: لا يتميز المنتج نفسه بوظيفة تعويض متمركزة ذاتيًا؛ ولذلك، يجب إقرانها بأداة توصيل مرنة للتشغيل التعاوني. عند التثبيت معًا، يعوض هذا الإعداد بشكل فعال عن ثلاثة أنواع من أخطاء التثبيت — المحوري والقطري والزاوي — مما يؤدي إلى تبسيط عملية التجميع. إنها مناسبة بشكل مثالي للآلات واسعة النطاق والثقيلة حيث يصعب تحقيق التحكم الدقيق في محورية العمود.
- س3: هل من الضروري تعديل هيكل الختم للاستخدام في البيئات الخطرة (المضادة للانفجار)؟
A3: لا يلزم إجراء أي تعديل ثانوي. تأتي الوحدة مجهزة في المصنع ببطانات احتكاك جافة خالية من الأسبستوس، وتتوافق خصائص المواد تمامًا مع المتطلبات الصارمة لظروف التشغيل المقاومة للانفجار. وبالتالي، يمكن نشر تكوين المصنع القياسي للوحدة مباشرة في البيئات الصناعية القاسية - بما في ذلك تلك التي تتميز بالغبار، أو المخاطر القابلة للاشتعال/الانفجار، أو التلوث بالزيت، أو الرطوبة العالية - وبالتالي توفير التكلفة والوقت المرتبط عادةً بالتعديل التحديثي الهيكلي.
- س 4: هل تقدمون التخصيص لمواصفات عزم الدوران؟ هل يمكن تصنيع الوحدات بناءً على رسومات معدات محددة؟
ج4: نعم، التخصيص مدعوم بالكامل. بالإضافة إلى مواصفات عزم الدوران القياسية لدينا، يمكن لفريقنا الفني تصميم وهندسة نماذج متخصصة عالية عزم الدوران مصممة بدقة وفقًا لمتطلبات المعدات المحددة للعميل - مع الأخذ في الاعتبار عوامل مثل عزم الدوران المقدر، وسعة التحميل القصوى، وسرعة الدوران القصوى. علاوة على ذلك، فإننا نقدم خدمات تصنيع مخصصة لاستيعاب أقطار العمود غير القياسية وهياكل التوصيل الفريدة.
