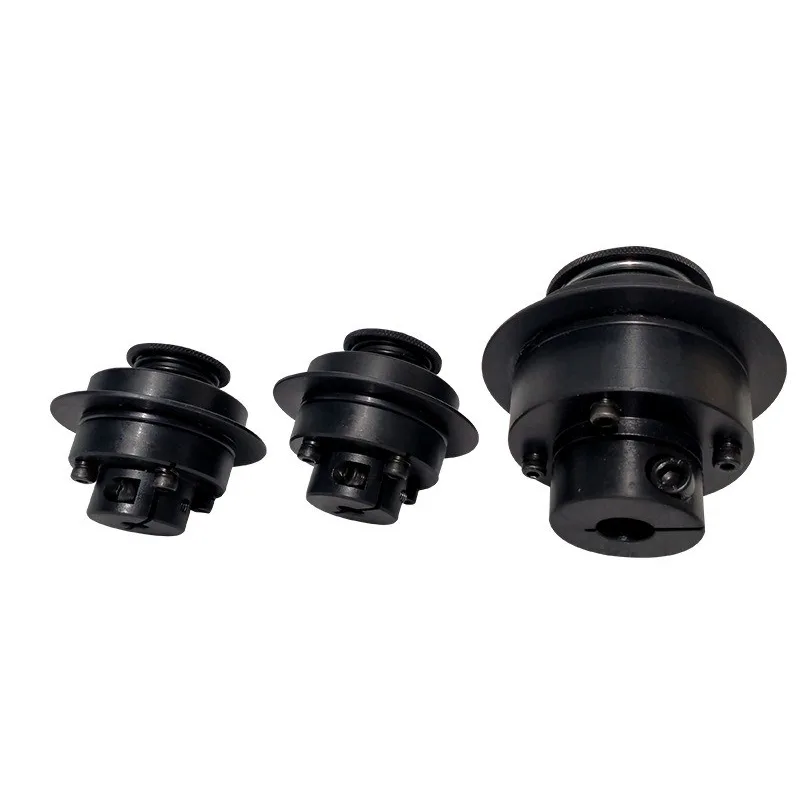

محدد عزم الدوران من نوع الأسطوانة

يعد محدد عزم الدوران من نوع الأسطوانة أحد مكونات السلامة الميكانيكية المستخدمة على نطاق واسع في أنظمة النقل الصناعية. ومن خلال الاستفادة من هيكل تعشيق الأسطوانة الناضج، فإنه يحقق تحكمًا دقيقًا في عزم الدوران؛ وعلى عكس أجهزة السلامة التي يتم التحكم فيها إلكترونيًا، فإنه يعتمد بشكل كامل على الآليات الميكانيكية لتنفيذ إجراءات الحماية من الحمل الزائد.

عندما يواجه الجهاز ظروف تشغيل غير طبيعية - مثل التشويش أو التوقف أو الحمل الزائد - ينزلق الجهاز وينفصل تلقائيًا، مما يؤدي إلى قطع نقل الطاقة. وهذا يمنع حدوث أعطال في المصدر، ويحمي المكونات المهمة - مثل المحركات، ومخفضات السرعة، وأعمدة الدوران - ضد مشكلات مثل كسر العمود أو كسر المكونات.

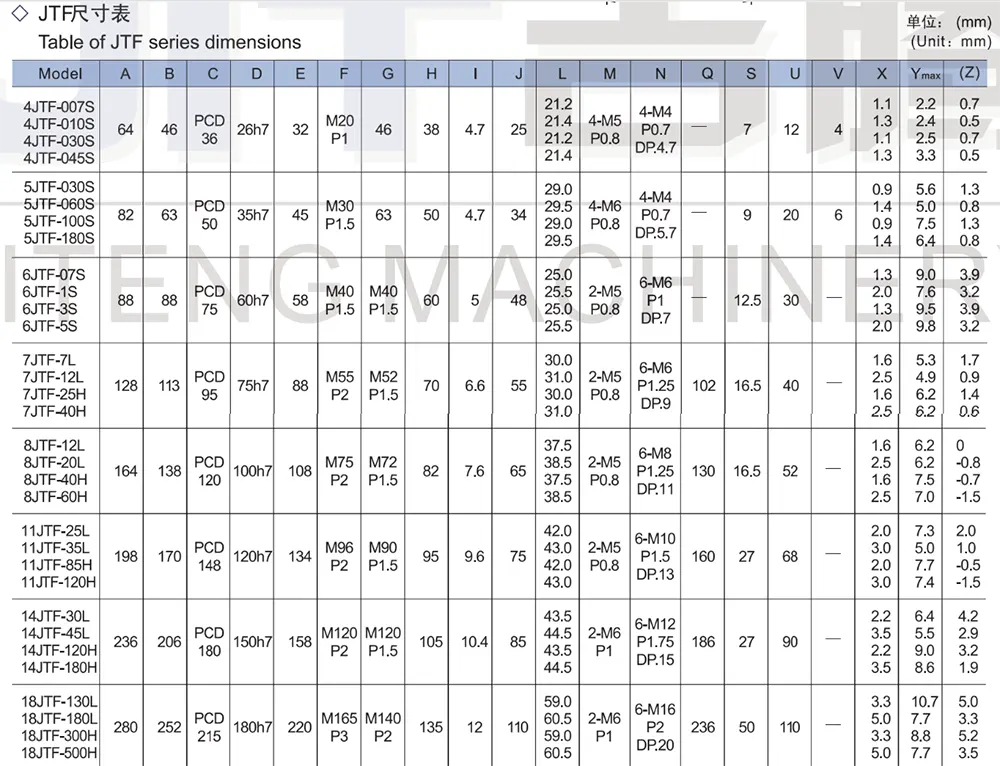

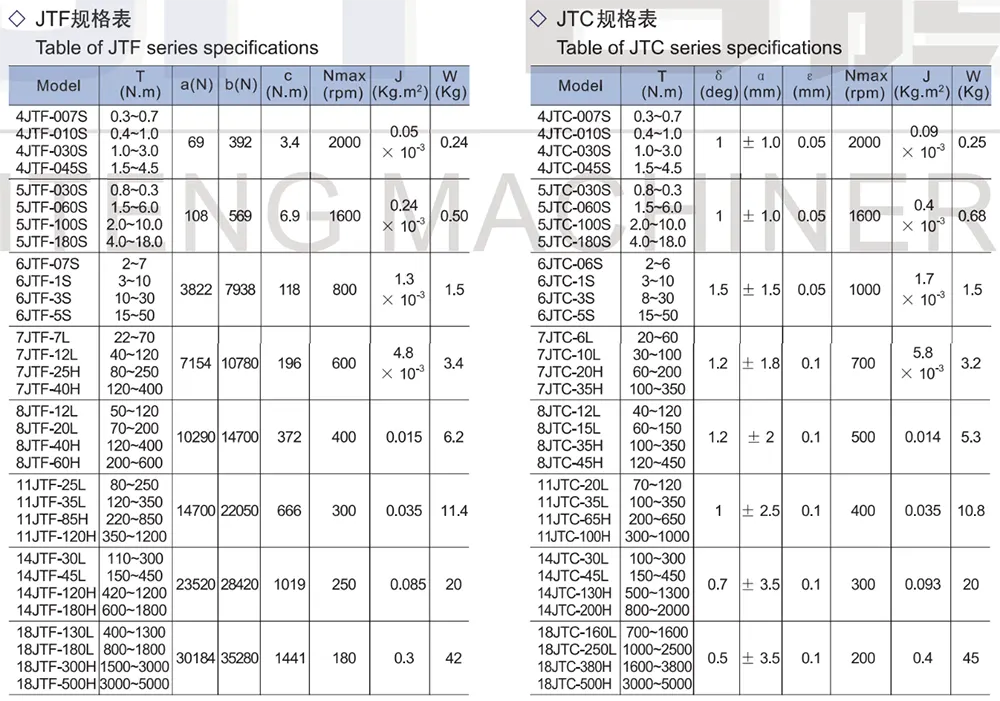

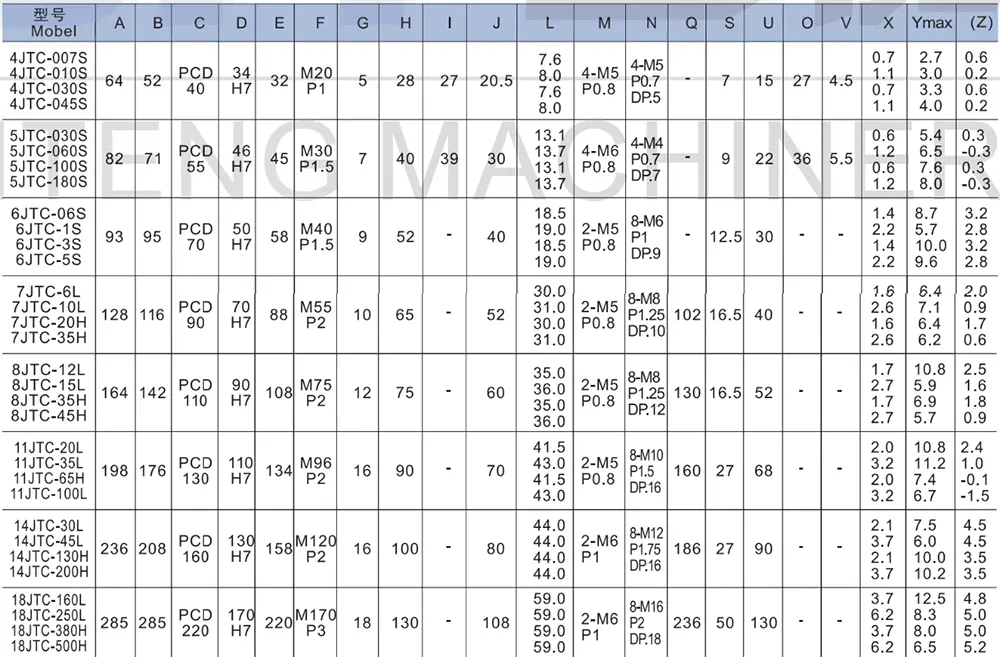

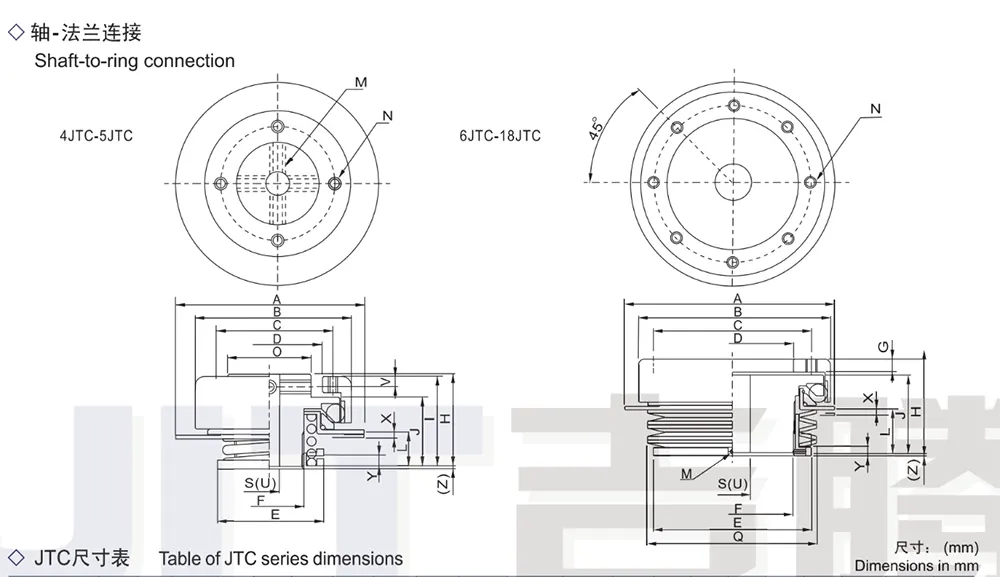

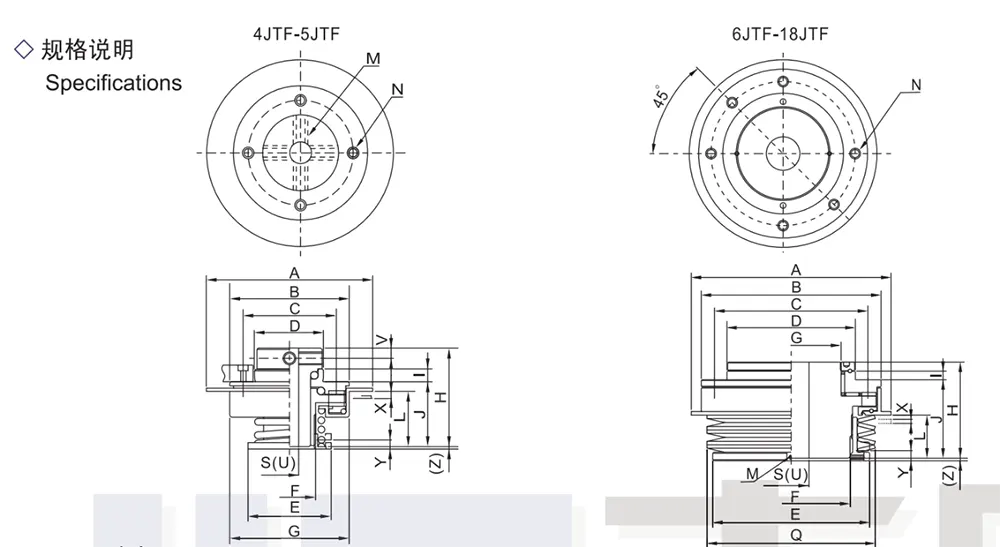

تحديد

(M): قطر التجويف ودرجة مسامير التثبيت داخل صمولة ضبط عزم الدوران.

(ن): عمق فتحات الترباس المتصاعدة.

(S): أبعاد الثقوب المحفورة مسبقًا.

(U): الحد الأقصى لقطر التجويف القابل للتشكيل.

(X): مسافة الارتداد للوحة ضغط الكشف عند حدوث حمل زائد.

(Ymax): الحد الأقصى لطول القفل لجوز ضبط عزم الدوران.

(Z): ارتفاع صامولة ضبط عزم الدوران عند تفريغ الزنبرك.

(T): نطاق ضبط عزم الدوران المنطلق. (δ): الحد الأقصى لخطأ المحاذاة الزاوي المسموح به.

(α): أقصى خلوص محوري مسموح به بين مركزي العمود المتصلين.

(ε): الحد الأقصى المسموح به لخطأ المحاذاة المتوازية (الإزاحة).

(Nmax): الحد الأقصى لسرعة الدوران المسموح بها.

(J): لحظة القصور الذاتي لمحدد عزم الدوران.

(الو): الوزن.

ملاحظة 1: يتم تحديد خطأ الخلوص بناءً على مجموعة الأبعاد H، والتي تعطي الحد الأقصى المسموح به لمسافة العمود المحوري.

ملاحظة 2: يشير خطأ المحاذاة المتوازية (الإزاحة) إلى الحد الأقصى للتسامح مع الكرات الفولاذية التي تنقل عزم الدوران.

ملاحظة 3: للتشغيل بسرعات تتجاوز Nmax (RPM)، يرجى استشارة شركتنا.

هيكل المنتج ومبادئ التشغيل

يتميز محدد عزم الدوران من نوع الأسطوانة بتصميم ميكانيكي متكامل ومتكامل. يعتمد على المشاركة الجسدية وفك الارتباط لتوفير الحماية من الحمل الزائد؛ منطق التشغيل الخاص به بسيط وموثوق، مما يضمن انخفاض مخاطر الفشل حتى أثناء الاستخدام على المدى الطويل.

- هيكل المشاركة الأساسي: تستخدم الوحدة آلية نقل تعشيق الأسطوانة في جميع الأنحاء. تم تصنيع مكوناته بدقة مع خلوصات تعشيق محسنة، مما يسمح بنقل عزم الدوران بشكل مستقر في ظل الظروف العادية ويضمن تشغيل المعدات بسلاسة.

- مبدأ فك الارتباط الزائد: عندما تتعطل المعدات، أو تغلق، أو يتجاوز الحمل الحد المحدد مسبقًا، يتم إزاحة البكرات الداخلية بواسطة القوة المطبقة. ينزلق الجهاز وينفصل تلقائيًا، مما يؤدي إلى قطع نقل الطاقة بسرعة ومنع أحمال الصدمات من الانتقال مباشرة إلى المغزل والمحرك.

- منطق إعادة الضبط والاسترداد: بمجرد إزالة عطل الجهاز وعودة الحمل إلى مستوياته الطبيعية، يمكن للجهاز إعادة التشغيل بسرعة وإعادة ضبطه على حالة النقل الطبيعية دون الحاجة إلى تفكيك الجهاز بأكمله. وهذا يقلل بشكل كبير من وقت التوقف عن العمل المطلوب للصيانة.

الوظائف الأساسية وميزات التعديل

- إعداد دقيق لعزم الدوران: يدعم الضبط المرن بدون خطوات لقيم عزم الدوران، مما يسمح بالتعريف الدقيق لعتبة حماية المعدات. يمكن للمشغلين تكوين المعلمات بحرية لتتناسب مع الحمل المحدد، وإخراج الطاقة، ومستوى السلامة المطلوب للمعدات.

- الاستجابة السريعة للحمل الزائد: في حالة حدوث ظروف غير طبيعية - مثل التوقف أو تشويش المواد أو التحميل الزائد - يقوم محدد عزم الدوران من نوع الأسطوانة بتنفيذ عملية فك الارتباط وقطع الطاقة بشكل فوري. تعمل استجابتها الحساسة للغاية على منع قوى الصدمة على الفور، وبالتالي حماية المكونات المهمة للآلة بأكملها.

- تصميم التحكم الميكانيكي البحت: تتميز الوحدة بهيكل ميكانيكي بالكامل؛ ولا يحتوي على وحدات تحكم إلكترونية أو أجهزة استشعار أو مكونات كهربائية أخرى. لا يتطلب أي مصدر طاقة خارجي أو إشارات تحكم، فهو يزيل بشكل أساسي مخاطر الفشل المحتملة المرتبطة بتقادم الدائرة أو خلل الإشارة. القدرة على التكيف البيئي ومزايا التثبيت

تم تحسين هذا الجهاز ليناسب ظروف التشغيل المعقدة الموجودة في ورش العمل، ويتميز بحصانة قوية من التداخل وتعدد استخدامات التثبيت على نطاق واسع، مما يجعله متوافقًا مع مجموعة واسعة من تكوينات النقل والتجميع.

- تحمل البيئة القاسية: يمتلك مقاومة استثنائية للتدخل؛ فهو يحافظ على التشغيل المستقر حتى في الظروف التي تنطوي على تراكم الغبار الكثيف، أو التلوث بالزيت، أو الاهتزاز المستمر للمعدات، مما يجعله مناسبًا لجميع أنواع بيئات الإنتاج القاسية.

- تصميم جسم مدمج: الهيكل العام مبسط ومدمج - أصغر حجمًا بشكل ملحوظ من محددات عزم الدوران التقليدية من نوع الاحتكاك - مما يضمن أنه لا يشغل مساحة تركيب زائدة ومناسب تمامًا لتخطيطات المعدات الآلية المدمجة.

- توافق التجميع متعدد الاستخدامات: هيكل متعدد الاستخدامات، فهو يستوعب العديد من طرق تجميع ناقل الحركة القياسية - بما في ذلك تركيب طرف العمود، وتركيب الشفة، ومحركات السلسلة أو الحزام - مما يجعله متوافقًا مع الغالبية العظمى من أنظمة النقل.

مزايا الأداء

- دقة عالية في التحكم في عزم الدوران: تتميز بحدود حماية واضحة ودقيقة؛ في ظل الأحمال العادية، يحدث نقل الطاقة بدون خسارة وكفاءة مستقرة. في حالات التحميل الزائد الحرجة، يمكن أن يقطع نقل الطاقة خلال أجزاء من الثانية، مما يضمن حماية مستقرة وموثوقة.

- مقاومة الصدمات وتحمل التعب: القدرة على تحمل الأحمال المتناوبة الناتجة عن تشغيل وتوقف المعدات بشكل متكرر، بالإضافة إلى أحمال الصدمات اللحظية الناتجة عن انحشار المواد. تعمل مقاومته الفائقة للتعب على إطالة عمر الخدمة الإجمالي لمحدد عزم الدوران من النوع الأسطواني بشكل فعال.

- إعادة ضبط سلسة بدون تحميل: بمجرد إزالة خطأ التحميل الزائد، تتم إعادة ضبط الجهاز بسلاسة في ظل ظروف عدم التحميل، مما يؤدي إلى تجنب مشكلات مثل التشويش أو فشل إعادة التعيين، وبالتالي مساعدة خطوط الإنتاج على استئناف إيقاع التشغيل بسرعة.

مجالات التطبيق

- آلات النقل: ناقلات المواد المختلفة، والرافعات، ومعدات التغذية. مصمم خصيصًا لحل مشكلات التحميل الزائد المفاجئ الناتجة عن تراكم المواد أو التشويش أثناء عملية النقل.

- معدات معالجة الصناعة الخفيفة: آلات التعبئة والتغليف، وآلات النجارة، وآلات الطباعة؛ مناسب بشكل مثالي لظروف التشغيل النموذجية للمعدات الصناعية الخفيفة، والتي تتضمن عمليات تشغيل/توقف عالية التردد وقابلية للتوقف الفوري.

- المعدات الكيميائية والأتمتة: أنظمة نقل المواد الكيميائية، وخطوط التجميع الآلية، ومعدات المعالجة الذكية. يوفر حماية السلامة من الحمل الزائد على مدار الساعة طوال أيام الأسبوع لخطوط الإنتاج الصناعية التي تتطلب تشغيلًا مستمرًا دون انقطاع.

التعليمات

- س1: ما الفرق بين محدد عزم الدوران من النوع الأسطواني ومحدد عزم الدوران من النوع الاحتكاكي؟

A1: الآلية من النوع الأسطواني تستخدم بكرات فولاذية من سبائك الصلب لنقل المشاركة الإيجابية، بالاعتماد على هيكل ميكانيكي دقيق لفك الارتباط؛ وهذا يؤدي إلى دقة عزم دوران فائقة وتكرار ممتاز. في المقابل، تعتمد آلية الاحتكاك على انزلاق ألواح الاحتكاك للحماية من الحمل الزائد، وهو ما ينتج عادةً دقة أقل ويكون عرضة للتآكل. ولذلك فإن الطراز من النوع الأسطواني مناسب بشكل أفضل للمعدات الآلية التي تخضع للتشويش المتكرر، أو دورات التشغيل والإيقاف عالية التردد، أو التطبيقات التي تتطلب درجة عالية من دقة الحماية.

- س2: هل الحساس مطلوب للتشغيل؟

A2: هذا المنتج عبارة عن واقي ميكانيكي بحت من التحميل الزائد؛ فهو لا يتطلب أي أجهزة استشعار أو وحدات تحكم إلكترونية أو مصادر طاقة خارجية. إنه يعتمد فقط على هيكل الأسطوانة الداخلي الخاص به للتعامل مع كل من نقل الطاقة وفك الارتباط الزائد. يوفر هذا التصميم مقاومة فائقة للتداخل، مما يجعله مناسبًا للغاية لبيئات التشغيل القاسية - مثل تلك التي تحتوي على الغبار أو التلوث بالزيت أو الرطوبة العالية - حيث قد تكون مكونات التحكم الإلكترونية غير مناسبة.

- س 3: في أي ظروف تشغيل لا يُنصح باستخدام محدد عزم الدوران من النوع الأسطواني؟

ج3: إنه غير مناسب للتطبيقات التي تنطوي على انزلاق طويل ومستمر. إذا كانت المعدات تتطلب تخزينًا مؤقتًا مستدامًا لظروف الحمل الزائد - بدلاً من انقطاع القوة بشكل فوري - فإننا نوصي باختيار آلية من نوع الاحتكاك بدلاً من ذلك. تعتبر الآلية من النوع الأسطواني مناسبة بشكل أفضل للسيناريوهات التي تتضمن المماطلة الفورية، أو تشويش المواد، أو متطلبات الحماية المفاجئة من الحمل الزائد.

- س4: ما هو عمر الخدمة التقريبي، وما هي الصيانة الروتينية المطلوبة؟

A4: تتميز بكرات سبائك الفولاذ بمقاومة عالية لكل من التآكل والضغط؛ في ظل ظروف التشغيل العادية، يتجاوز عمر الخدمة بشكل كبير عمر المنتجات القياسية من نوع الاحتكاك. الصيانة الروتينية لا تتطلب تزييتًا متكررًا؛ يحتاج المستخدمون ببساطة إلى تنظيف الغبار السطحي وبقايا الزيت بشكل دوري، والتحقق من قيمة إعداد عزم الدوران. ونتيجة لذلك، فإن تكاليف الصيانة منخفضة للغاية.
