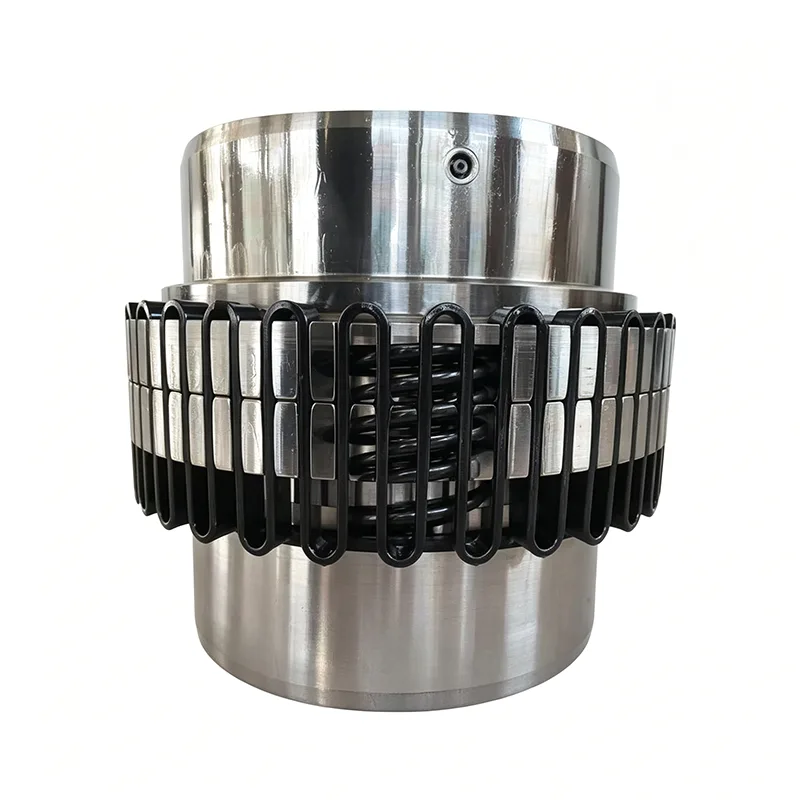

تمثل أداة التوصيل الزنبركية السربنتينية من سلسلة JS مكون نقل معدني مرن عالي الأداء ومتغير الصلابة. إنه بمثابة منتج ترقية متقدم، مصمم خصيصًا لاستبدال أدوات التوصيل المرنة غير المعدنية في بيئات التشغيل الشاقة ذات السرعة المتوسطة إلى العالية. على عكس أدوات التوصيل المرنة المصنوعة من المطاط أو النايلون - المواد المعرضة للشيخوخة - يتجنب هذا المنتج المواد غير المعدنية القابلة للتلف. وبدلاً من ذلك، فهي تعتمد على شرائح زنبركية ملتوية عالية القوة كعناصر أساسية لنقل عزم الدوران، وذلك باستخدام التشوه المرن للزنبركات لامتصاص الصدمات ومقاومة الرنين. يتكون التجميع الكامل من نصفي اقتران، وغطاء واقي، وحلقات مانعة للتسرب، وشرائط زنبركية متعرجة. يتم تحقيق نقل الطاقة من خلال التعشيق المتشابك لشرائط الزنبرك داخل فتحات تروس أداة التوصيل، وبالتالي يتم الجمع بين كفاءة النقل العالية للوصلات الصلبة مع إمكانيات التخزين المؤقت والتعويض للوصلات المرنة.

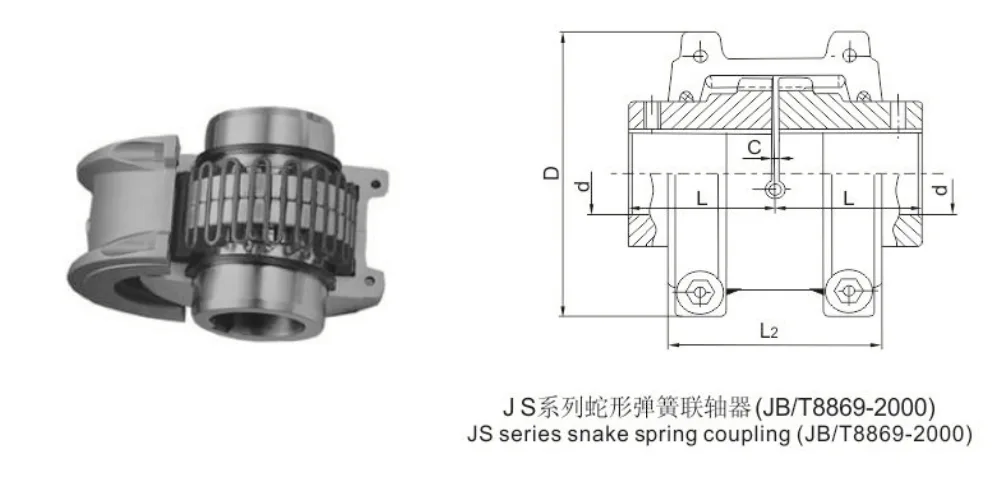

- التجميع القياسي الكامل: تتكون الوحدة الكاملة من نصفي اقتران، وقسمين من الغلاف الواقي الخارجي، وحلقتين مانعتين للتسرب ضد الغبار، وشرائط الزنبرك السربنتين. إجمالي عدد الأجزاء أقل بكثير من أدوات التوصيل الثقيلة الأخرى ذات سعات التحميل المكافئة، مما يؤدي إلى انخفاض معدل الفشل.
- هيكل نقل عزم الدوران المحوري الحصري: يتم إدخال شرائط النوابض السربنتينية بشكل محوري وتثبيتها داخل فتحات التروس في نصفي الاقتران. يتم تشغيل نقل عزم الدوران بواسطة الضغط الموحد الذي تمارسه جوانب فتحات التروس على الزنبركات؛ وهذا يضمن توزيعًا متوازنًا للقوى، وبالتالي منع تركيزات الإجهاد الموضعية التي قد تؤدي إلى فشل هيكلي.
- تصميم وقائي مغلق: تتميز الوصلة بغطاء خارجي من النوع المنفصل مقترن بحلقات مانعة للتسرب. لا يعمل هذا التصميم على تأمين موضع شرائط الزنبرك فحسب، بل يمنع أيضًا بشكل فعال دخول الغبار والرطوبة الخارجية إلى منطقة التعشيق، وبالتالي حماية كل من شرائط الزنبرك وهيكل فتحة التروس مع تقليل التآكل والتمزق اليومي.
تستخدم أداة التوصيل النابضية السربنتينية من سلسلة JS منطق نقل متغير الصلابة يعتمد على التفاعل الضاغط بين فتحات التروس وشرائط الزنبرك. أثناء التشغيل، يمكن لأداة التوصيل ضبط شدة التخزين المؤقت ديناميكيًا، وبالتالي التخفيف بشكل أساسي من المشكلات الشائعة داخل أنظمة النقل، مثل الاهتزاز والرنين.
- منطق نقل الطاقة القياسي: يتم ربط عمود القيادة وعمود القيادة عبر نصف الوصلات المقابلة في كل طرف. تمارس الجدران الجانبية لفتحات التروس الموجودة في جانب القيادة قوة محيطية على النوابض السربنتينية؛ من خلال التشوه المرن لهذه العناصر الزنبركية، يتم دفع الجانب المدفوع للدوران بشكل متزامن، وبالتالي تحقيق نقل عزم الدوران.
- آلية امتصاص الصدمات وإخماد الاهتزازات عالية الكفاءة: أثناء بدء تشغيل المعدات أو إيقاف تشغيلها أو تقلبات الحمل، تخضع النوابض السربنتينية لتشوه مرن متكيف لتخفيف الاهتزازات الناجمة عن الأحمال المتناوبة، وبالتالي منع نظام النقل بأكمله من الدخول إلى حالة الرنين. يتميز المنتج بمعدل متوسط للتخميد وتقليل الاهتزاز يتجاوز 36%، مما يوفر أداءً ممتصًا للصدمات يفوق بكثير أداء أدوات التوصيل المرنة القياسية.
- صلابة متغيرة تتكيف مع ظروف التحميل: مع اختلاف حجم عزم الدوران المنقول، تتغير درجة التشوه المرن في عناصر الزنبرك وفقًا لذلك، مما يؤدي تلقائيًا إلى ضبط الصلابة الإجمالية لأداة التوصيل. يوازن هذا التصميم بشكل فعال بين سلاسة التشغيل تحت الأحمال الخفيفة مع قدرة تحمل قوية تحت الأحمال الثقيلة، مما يجعله مناسبًا بشكل مثالي للتطبيقات التي تتضمن ظروف تحميل متقلبة.
يتم تصنيع المكونات المرنة الأساسية من الفولاذ الزنبركي المخصص خصيصًا، ويتم تعزيزها من خلال عملية معالجة حرارية متعددة المراحل. يعمل هذا النهج بشكل فعال على حل نقاط الألم الشائعة في الصناعة والمرتبطة بالعناصر المرنة غير المعدنية - مثل التعرض للشيخوخة، وفشل التعب، وضعف المقاومة لدرجات الحرارة العالية.
- مواد خام زنبركية عالية الجودة: تم تصنيع عناصر الزنبرك السربنتيني من قضبان فولاذية زنبركية مختارة من الدرجة الصناعية. تخضع هذه المواد لسلسلة شاملة من المعالجات الدقيقة - بما في ذلك التبريد والتلطيف - لضمان أن قوة الشد، ومقاومة التعب، والمتانة كلها تلبي أعلى معايير الصناعة.
- متانة طويلة الأمد مع الحد الأدنى من التآكل: الجسم الزنبركي المعدني محصن ضد مشكلات مثل الشيخوخة أو التصلب أو التشققات المسببة للتآكل، ولا يتأثر ببيئات التشغيل شديدة الحرارة أو المنخفضة. بالمقارنة مع الوصلات المرنة غير المعدنية (على سبيل المثال، تلك المصنوعة من المطاط أو النايلون)، فإن هذا التصميم يوفر عمر خدمة إجمالي ممتد بشكل كبير.
- القدرة على التكيف مع الأحمال المتناوبة المعقدة: تم تصميم أداة التوصيل النابضية السربنتينية من سلسلة JS لتحمل التعرض لفترات طويلة لدورات البدء والإيقاف المتكررة، وأحمال الصدمات ثنائية الاتجاه، والتشوه الترددي عالي السرعة. حتى عند التشغيل بشكل مستمر في بيئات ذات أحمال عالية وضغوط متناوبة، فإنه يحافظ على الأداء الميكانيكي المستقر ويُظهر الحد الأدنى من التعرض للتدهور المرن.
- كفاءة نقل عالية للغاية: باستخدام آلية نقل التلامس السطحي بين فتحات التروس وعناصر الزنبرك، تقلل الوصلة من فقدان الطاقة. يمكن أن تصل كفاءة النقل الإجمالية إلى 99.47%، مما يوفر معدلات استخدام للطاقة تتفوق على الغالبية العظمى من أدوات توصيل النقل المرنة المتوفرة حاليًا.
- حماية ثنائية الاتجاه من الحمل الزائد: تتميز بقدرات تخزين مؤقت للحمل الزائد على المدى القصير، مع سعة تحميل نهائية تصل إلى ضعف عزم الدوران المقدر. وهذا يسمح لها بامتصاص أحمال الذروة اللحظية دون عناء، وبالتالي منع الأعطال الكارثية - مثل كسر العمود أو انهيار أسنان التروس - الناجمة عن الأحمال الزائدة المفاجئة.
- تعويض اختلال المحاذاة متعدد الأبعاد: من خلال الاستفادة من خصائص التشوه متعدد الاتجاهات لنوابضها المتعرجة، يمكن للوصلة أن تعوض في الوقت نفسه عن اختلالات التركيب المحوري والشعاعي والزاوي. يؤدي هذا إلى خفض عتبة التثبيت فيما يتعلق بمحورية العمود، مما يجعله مناسبًا بشكل مثالي للتكامل في المعدات الموجودة حيث قد تتجاوز انحرافات المحاذاة التفاوتات القياسية.
- هيكل مدمج وخفيف الوزن: تتميز الوصلة الزنبركية السربنتينية من سلسلة JS بمساحة مدمجة وتصميم خفيف الوزن. بالنسبة لتصنيف معين لعزم الدوران، فإنها تشغل مساحة تركيب أقل بكثير مقارنة بأنواع أدوات التوصيل الأخرى، مما يجعلها مناسبة تمامًا للاستخدام داخل أنظمة النقل المحصورة أو المغلقة.
- التجميع والتفكيك المبسط: تستخدم كل وحدة توصيل من 2 إلى 4 عناصر زنبركية فقط، مما يضمن تسلسل التجميع/التفكيك البسيط والبديهي. بالمقارنة مع أدوات التوصيل ذات الغشاء أو التروس، يتم تقليل التعقيد والصعوبة المرتبطة بالفحص واستبدال المكونات بشكل كبير.
- الصيانة الروتينية منخفضة التردد: لا تتطلب النوابض المعدنية استبدالًا متكررًا، بينما يحمي هيكل الغلاف المحكم المكونات الداخلية بشكل فعال. تقتصر الصيانة الروتينية على الفحوصات الدورية لحالة تثبيت الغلاف ومستويات التشحيم، مما يلغي الحاجة إلى الاستبدال الدوري للأجزاء المرنة التي تتطلبها عادةً أنواع أدوات التوصيل الأخرى.

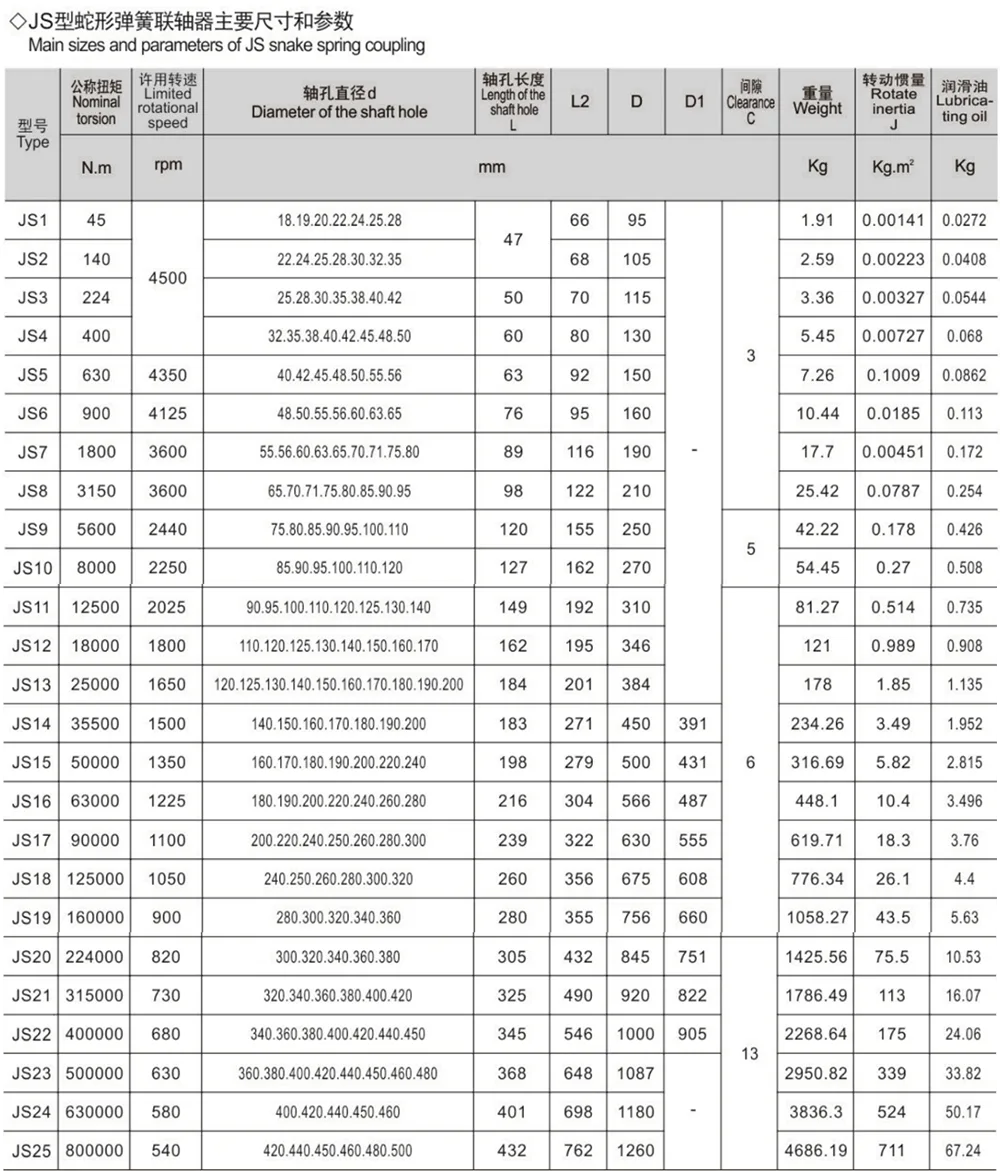

ملاحظة: 1. يرجى استشارة قسم التكنولوجيا لدينا عند تحديد فتحات العمود (GB/T 3852). 2. حساب الوزن والقصور الذاتي الدوراني كحالة عدم وجود ثقب.
