HL نوع اقتران دبوس مرن

على عكس أدوات التوصيل المرنة القائمة على المطاط، تستخدم أداة التوصيل المرنة من النوع HL نايلونًا عالي القوة لدبابيس النقل الخاصة بها، مما يزيد من المتانة المتأصلة ومقاومة القص لمادة النايلون لتسهيل نقل الطاقة. في حين أن طرق الدفع المباشر الصلبة التقليدية تكون عرضة للمشكلات الشائعة مثل تآكل مجرى المفاتيح، وكسر المكونات، واهتزاز المعدات، والضوضاء غير الطبيعية، فإن هذا المنتج يقدم حلاً مثاليًا؛ يعتمد على دبابيس النايلون لتخفيف تأثير البدء والتوقف مع تخفيف الاهتزازات الناتجة عن الأحمال المتناوبة.

القدرة على التصميم

1. مادة المكونات المرنة هي الكتان لذلك فهي تتمتع بصلابة عالية ومقاومة للتآكل وتنطبق على الظروف بمادة كاوية.

2. سطح دائرة حلقة الفرامل المعدنية التي يتم تشغيلها عن طريق التبريد.

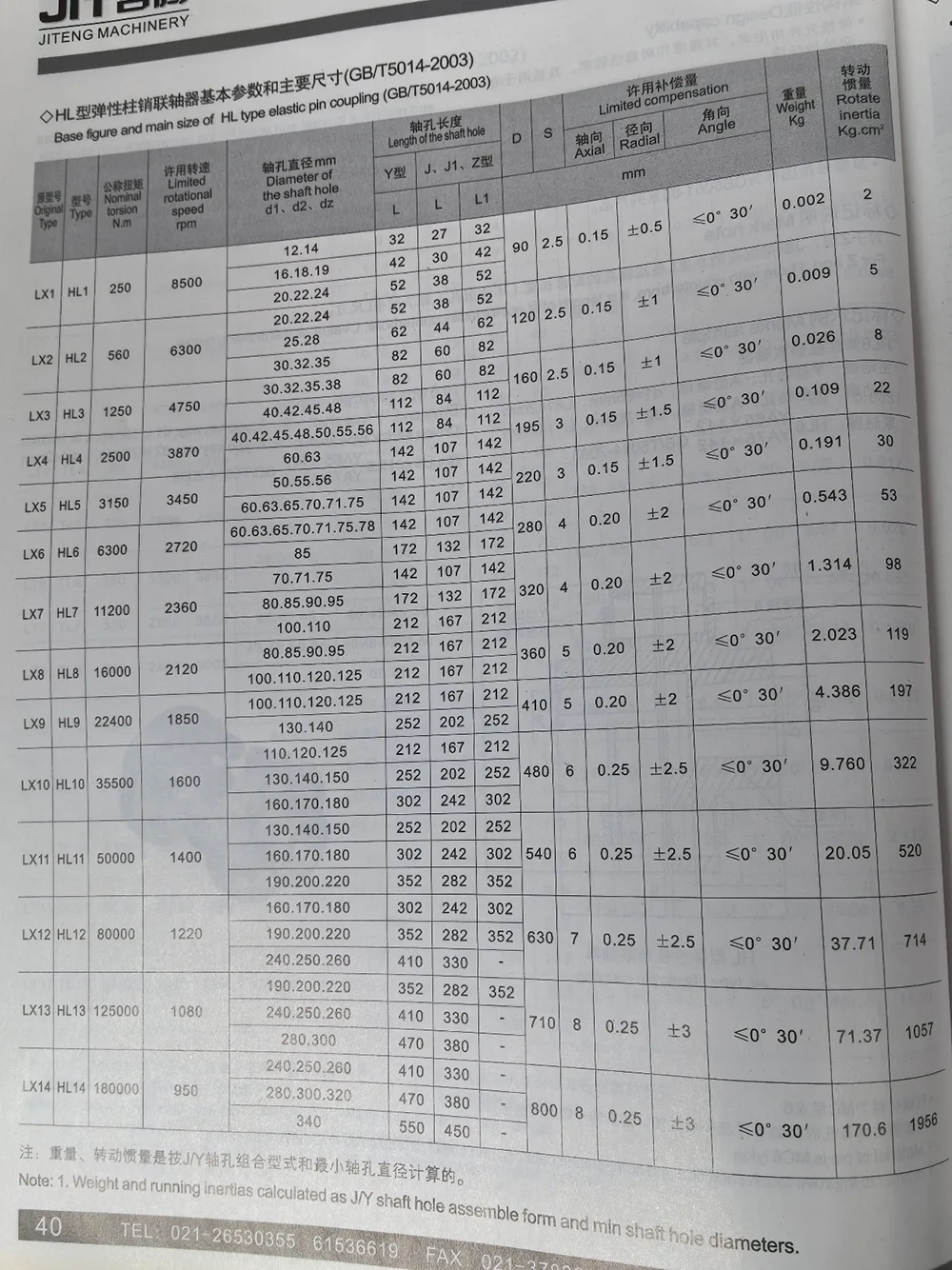

3. تتوافق أبعاد التجويف وأبعاد مجرى المفتاح وطريقة تعيين أداة التوصيل مع متطلبات GB/T 3852-1977، "أنواع التوصيل وأبعاد تجاويف العمود". يمكن اختيار تجاويف نصفي الاقتران بشكل مستقل ودمجهما في أي تكوين.

4. درجة حرارة العمل: من -20 إلى +70 درجة مئوية.

5. المعيار الأصلي هو المعيار الدولي GB5051-85.

ملاحظة العلامة:

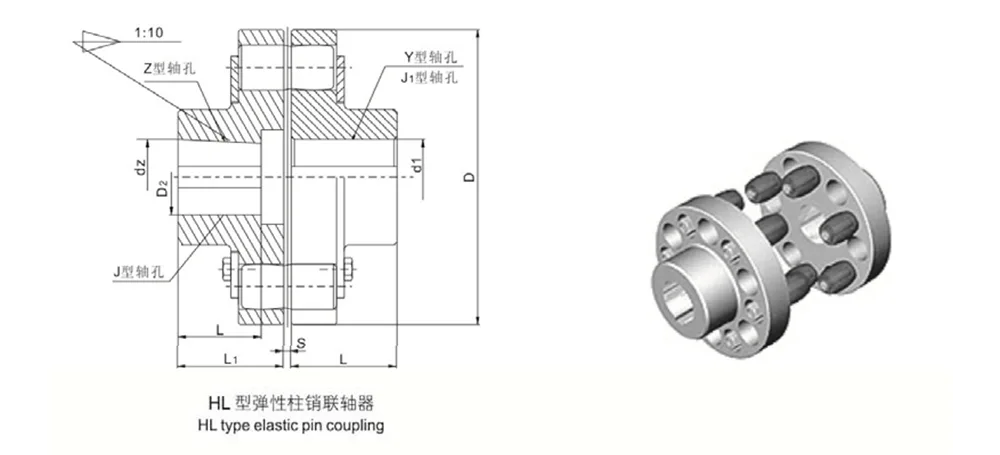

بالنسبة لنوع Zand J المزود بفتحة مضادة، لا يشمل طول الملاءمة، قيمة L كما في الرسم أدناه

عينة العلامة:

HL6 نوع اقتران دبوس مرن

نهاية المحرك: فتحة عمود من النوع Y، مسار مفتاح من النوع A، d1 65 مم، L 142 مم

نهاية مدفوعة: فتحة عمود من النوع Y، مفتاح من النوع A، d2 75 مم، L 142 مم

اقتران: HL6 YA75×142YA65×142 جيجابايت/T5014-2003

مادة الدبوس هي MC6 ليلون

من أجل تحسين حالة اللمس وسعة التعويض، يجب أن يتم تصنيع أحد طرفي الدبوس على شكل أسطوانة.

الملاءمة التشغيلية

تم تحسين أداة التوصيل المرنة من النوع HL خصيصًا لبيئات التشغيل القياسية التي تتميز ببدء التشغيل/التوقف المتكرر والأحمال غير المستقرة. وهو متوافق مع الغالبية العظمى من المعدات الميكانيكية ذات الأغراض العامة التي تتضمن أحمالًا متوسطة المستوى، وبالتالي تحسين الحالة التشغيلية للمعدات مباشرة من المصدر.

- القدرة على التكيف مع الانعكاسات المتكررة: تم تصميمها خصيصًا لأنظمة النقل التي تتطلب عمليات تشغيل/توقف متكررة وتبديل اتجاهي مستمر، وتمتلك مكونات النايلون المرنة صلابة كافية لتحمل أحمال الصدمات الناتجة عن الاتجاهات المتناوبة على المدى الطويل، مما يمنع بشكل فعال المشكلات المتعلقة بشيخوخة المواد أو كسرها.

- تقلبات الحمل المبطنة: عند مواجهة تقلبات طفيفة في الحمل أو أحمال الذروة اللحظية أثناء التشغيل، تستخدم دبابيس النايلون مرونتها المتأصلة لتخفيف التأثير وتبديد القوة، وبالتالي منع ضوضاء النقل واهتزاز المعدات الناتجة عن عدم استقرار الحمل.

- التخفيف من عيوب التوصيلات الصلبة: يعمل هذا المنتج كبديل للوصلات الصلبة التقليدية المكونة من قطعة واحدة، على تخفيف التأثيرات القاسية المرتبطة بالوصلات المباشرة الصلبة، مما يزيل بشكل فعال أعطال المعدات الشائعة مثل كسر المكونات، وتآكل مجرى المفاتيح، واهتزاز الجسم، والضوضاء التشغيلية.

حماية السلامة

- آلية الحماية من الحمل الزائد المضحي: في حالة ظروف التشغيل غير الطبيعية - مثل تشويش المعدات أو المماطلة أو التحميل الزائد اللحظي - تم تصميم دبابيس النايلون الداخلية بحيث تفشل أولاً عن طريق كسر القص، وبالتالي قطع مسار نقل عزم الدوران بالكامل بشكل فعال. - حماية المعدات الأساسية عالية القيمة: يتم اعتراض الأحمال الزائدة بشكل فعال عن طريق قص المسامير المرنة، مما يمنعها من الانتشار إلى المكونات الهيكلية النهائية. وهذا يوفر حماية قوية للمكونات الأساسية باهظة الثمن - مثل المحركات، ومخفضات السرعة، وأعمدة الدوران - مما يحميها من التلف الذي لا يمكن إصلاحه.

- حماية مستقرة ميكانيكيًا: آلية الحماية بأكملها ميكانيكية بحتة بطبيعتها؛ فهو يظل غير متأثر بعوامل مثل انقطاع التيار الكهربائي أو فشل الإشارة أو التداخل البيئي. ونتيجة لذلك، فإن استقرارها الوقائي يفوق بكثير استقرار أنظمة السلامة المعتمدة على الإنذار الإلكتروني، مما يجعلها مناسبة بشكل مثالي لبيئات الورش الصناعية المعقدة والقاسية.

التوافق التشغيلي

بالمقارنة مع أدوات التوصيل المرنة القياسية، توفر أداة التوصيل المرنة من النوع HL قدرة تحمل أعلى وتغطي نطاقًا أوسع من سيناريوهات التطبيق. إنها قادرة على استيعاب أنواع مختلفة من معدات النقل متوسطة الحمولة في وقت واحد عبر صناعات متعددة.

- التركيز على التطبيق المستهدف: تم تصميمه بشكل أساسي لبيئات التشغيل متوسطة التحميل، وهو مناسب بشكل مثالي للمعدات الميكانيكية التي تتضمن توقفات متكررة لبدء التشغيل، وانعكاسات الاتجاه، وأحمال الصدمات المتناوبة. إنه يعالج بشكل فعال أوجه القصور في الصناعة - على وجه التحديد، عدم كفاية قدرة تحمل الحمولة للوصلات المطاطية ونقص امتصاص الصدمات المتأصل في الوصلات الصلبة.

- تعدد الاستخدامات عبر الصناعات: لا يقتصر توافق المنتج على فئة المعدات؛ ويمكن تنفيذه بنجاح في آلات التعدين، ومرافق الإنتاج الصناعي الشاملة، ومختلف آلات معالجة الصناعات الخفيفة، بالإضافة إلى آلات السوائل مثل مضخات المياه والمراوح.

- القدرة على التكيف مع المعدات الجديدة والحالية: تتميز الوصلة بأبعاد موحدة، ويمكن تركيبها مسبقًا مباشرةً كمكون من مكونات OEM في المعدات الجديدة. كما أنه بمثابة بديل مثالي للوصلات القديمة البالية في الآلات الموجودة؛ تتميز عملية التعديل التحديثي بأنها منخفضة الصعوبة ولا تتطلب أي تعديل على هيكل النقل الأصلي للمعدات.

لماذا تختار جيتنج؟

باعتبارها الشركة المصنعة الأصلية لوصلات التوصيل المرنة من النوع HL، فقد كرست شركتنا سنوات للبحث والتطوير وتصنيع العديد من أدوات التوصيل المرنة ومحددات عزم الدوران. نحن نقدم خدمات دعم شاملة وشاملة للمشترين المحليين والدوليين - تغطي كل مرحلة بدءًا من مراقبة جودة المنتج وتسليمه وحتى اختيار المنتج ودعم ما بعد البيع.

1. البحث والتطوير والتصنيع الداخلي مع مراقبة الجودة الصارمة:

تخضع السلسلة الكاملة من أدوات التوصيل من النوع HL إلى إنتاج داخلي متكامل. يتم تصنيع دبابيس النايلون المرنة - المكون الخارجي الوحيد - باستخدام مواد خام عالية النقاء ومقاومة للتآكل يتم شراؤها بدقة. تخضع كل دفعة لاختبارات صارمة لعزم الدوران والقص قبل مغادرة المصنع.

2. مخزون وافر والتسليم الفعال:

نحن نحتفظ بمخزون جاهز من نماذج أدوات التوصيل القياسية ودبابيس النايلون الاحتياطية. نحن مجهزون لتلبية الطلبات التي تتراوح من عينات الوحدة الواحدة إلى عمليات الشراء بالجملة على نطاق واسع، وبالتالي التخلص من المهل الزمنية الطويلة المرتبطة عادةً بدورات التصنيع المخصصة.

3. خدمة اختيار المنتجات الدقيقة والمجانية

يقوم فريقنا الفني بتحليل عوامل مثل نوع حمل المعدات، وتردد التشغيل والإيقاف، ومعلمات قطر العمود للتمييز بين سلسلة منتجات الأكمام المرنة HL وسلسلة منتجات الأكمام المرنة TL، وبالتالي مطابقة كل عميل مع حل التوصيل الأكثر ملاءمة.

4. دعم شامل وكامل لدورة ما بعد البيع

نحن نقدم رسومات الأبعاد ودروس التثبيت مجانًا، ونقدم التوجيه الفني عن بعد خصيصًا لعملائنا في الخارج. بالإضافة إلى ذلك، نحن ندعم تخصيص أحجام التجويف والدبابيس غير القياسية بمستويات صلابة متخصصة لضمان التوافق مع المعدات التي تعمل في ظل ظروف فريدة.
