اقتران سلسلة الأسطوانة من النوع GL

تعتبر أداة التوصيل ذات السلسلة الدوارة من النوع GL بمثابة موصل كلاسيكي شبه صلب في مجال النقل الصناعي للخدمة الشاقة. على عكس الوصلات المرنة المصنوعة من المطاط أو النايلون، فإن هذا المنتج يتخلص من عناصر التوسيد المرنة؛ بدلاً من ذلك، فهي تعتمد على عمل التشابك لسلسلة أسطوانية مزدوجة الصف وعجلات مسننة مزدوجة لنقل الطاقة. يجمع هذا التصميم بشكل فعال بين قدرة التحمل العالية التي تتميز بها أدوات التوصيل الصلبة وإمكانيات تعويض المحاذاة غير الصحيحة النموذجية لأدوات التوصيل المرنة.

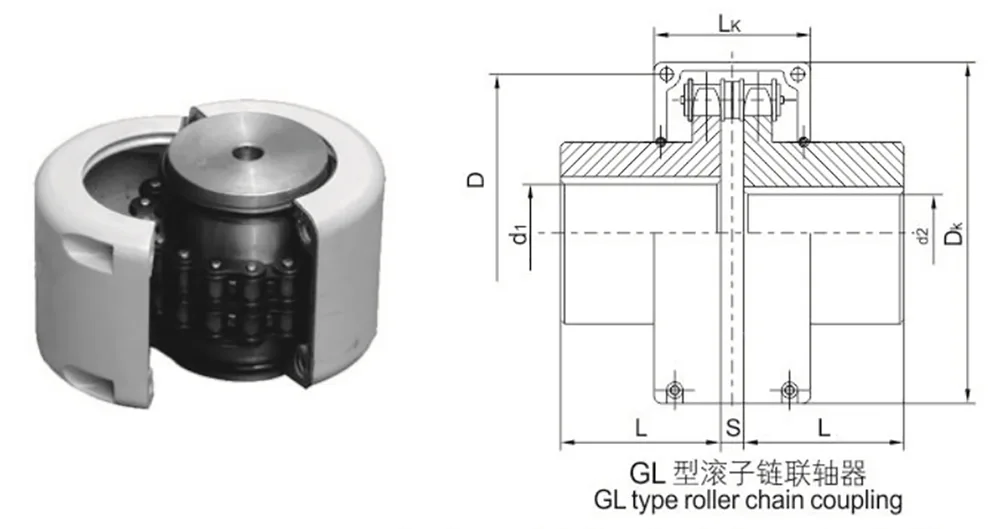

القدرة الهيكلية

يجب أن تتوافق سلاسل اقتران سلسلة الأسطوانة المزدوجة مع مواصفات 《سلسلة الأسطوانة ذات الدقة القصيرة المستخدمة في النقل》 من GB1243.1-83.

يجب أن تتوافق أشكال وأحجام Keyway مع متطلبات GB/T 3852-1997.

يمكن اختيار هيكل وأحجام غطاء السكن بناء على متطلبات العملاء.

يجب أن تتوافق العلامة مع GB/T 3852-1997.

هيكل بسيط، اقتران سلسلة الأسطوانة من النوع GL مناسب للتجميع والتفكيك، ولا ينطبق على القيادة العكسية مع التحميل المؤثر.

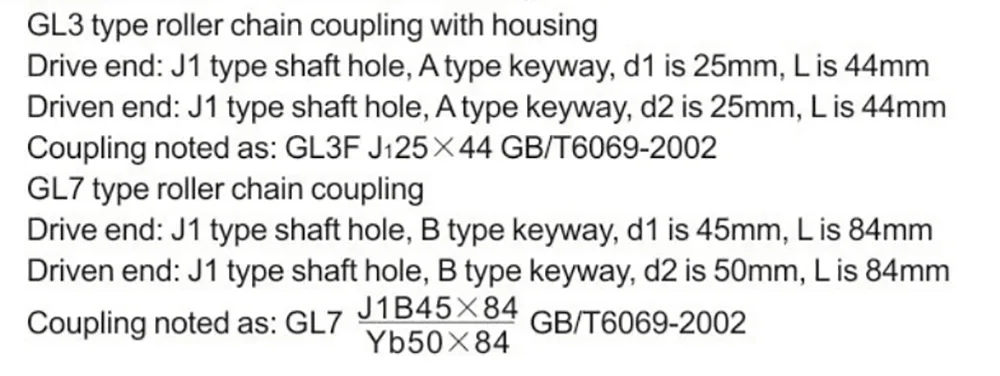

علامة العينة (يرجى إضافة "F" عندما يكون هناك مسكن)

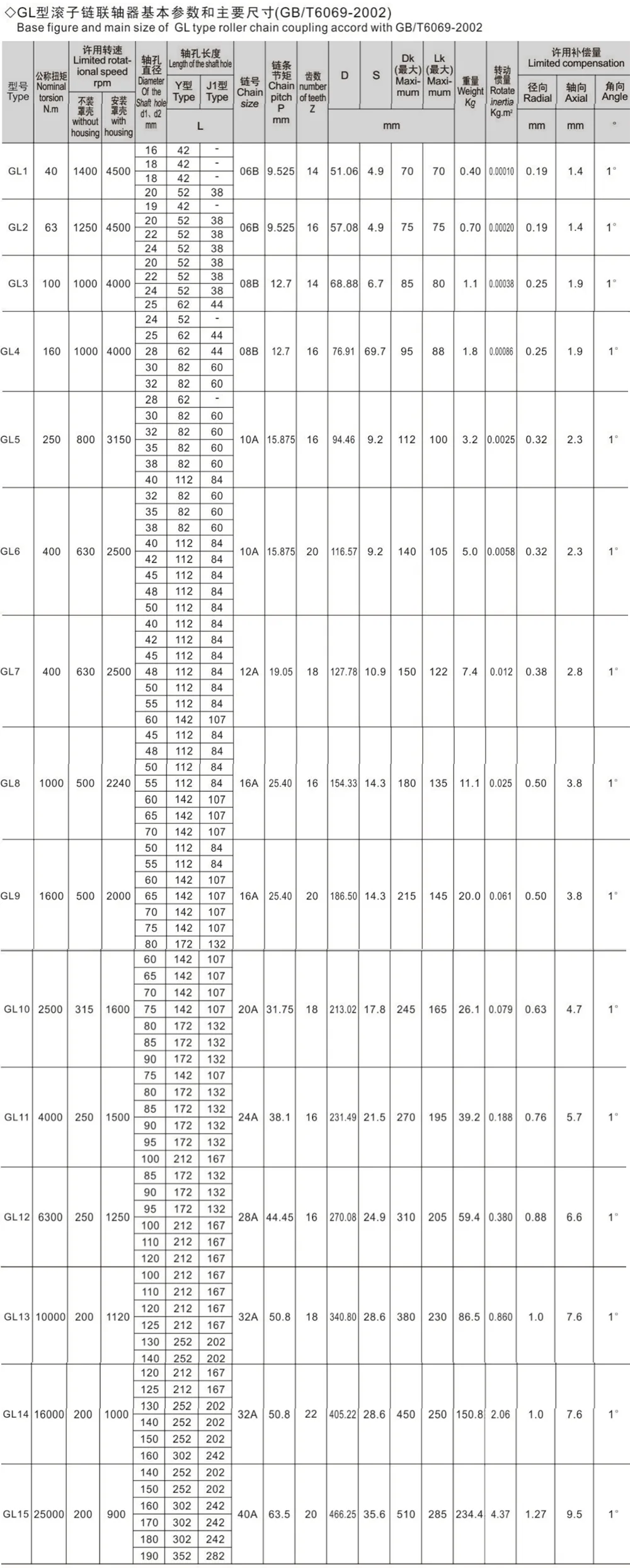

ملحوظة: إنها قيمة مماثلة لقصور التدوير وأوزان أدوات التوصيل في الورقة أعلاه.

النقاط الرئيسية

تتميز وصلة التوصيل ذات السلسلة الأسطوانية من النوع GL بالتوافق البيئي الاستثنائي، حيث لا تتأثر بالغبار أو الرطوبة أو التلوث الزيتي أو درجات الحرارة القصوى. إنه قادر على التشغيل المستمر والحمولة الكاملة عبر نطاق درجة حرارة واسع للغاية يمتد من -40 درجة مئوية إلى +120 درجة مئوية. تتميز الوحدة بصلابة نقل إجمالية عالية، وكفاءة نقل فائقة، ومعدل فشل منخفض، والحد الأدنى من متطلبات الصيانة. تم تطويره خصيصًا للمعدات الثقيلة التي تعمل بسرعات منخفضة إلى متوسطة مع دورات عمل مستمرة دون انقطاع، وهو يعمل على حل المشكلات الشائعة المرتبطة بأدوات التوصيل التقليدية - مثل التعرض للشيخوخة والتلوث وضعف مقاومة الحرارة - مما يجعله مكون النقل القياسي الأكثر فعالية من حيث التكلفة لظروف التشغيل المعقدة ذات الأحمال العالية.

الملاءمة التشغيلية

- التوافق البيئي الاستثنائي: على عكس أدوات التوصيل المرنة التقليدية - المعرضة بشدة للتقادم والفشل الناتج عن الغبار والرطوبة ودرجات الحرارة المرتفعة - لا تحتوي أداة التوصيل ذات السلسلة الأسطوانية من النوع GL على مواد معرضة للتقادم مثل المطاط أو النايلون. فهو يضمن التشغيل المستقر طويل الأمد في البيئات القاسية التي تتميز بتراكم الغبار الكثيف والرطوبة والمياه الراكدة والتلوث الطفيف بالزيت، مما يدل على قدرة عالية للغاية على تحمل الظروف البيئية المعاكسة.

- تحمل درجة حرارة واسعة جدًا: مصنوعة بالكامل من مكونات معدنية، وتظل الوحدة غير متأثرة بتقلبات درجات الحرارة. تم تصنيفه رسميًا لنطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +120 درجة مئوية، وهو قادر أيضًا على التعامل مع العمليات الخارجية الصعبة في بيئات الإنتاج شديدة البرودة وارتفاع درجة الحرارة داخل ورش العمل، مما يجعله مثاليًا للمعدات الصناعية الثقيلة التي تعمل في الهواء الطلق حيث تكون التغيرات الموسمية في درجات الحرارة كبيرة.

- الملاءمة للتشغيل المستمر للخدمة الشاقة: تتميز بقدرة تحمل الحمل الإجمالية القوية وصلابة النقل العالية، وتضمن أداة التوصيل نقل الطاقة دون فقدان الطاقة فعليًا، وبالتالي تمكين المعدات من العمل بشكل مستمر عند التحميل الكامل لفترات طويلة. تم تصميمه محليًا لاستيعاب ظروف الحمل المتوسطة إلى الثقيلة، مما يؤدي بشكل فعال إلى القضاء على حالات الفشل الشائعة مثل الانزلاق والكسر والفشل التشغيلي في ظل الأحمال الثقيلة.

سيناريوهات التطبيق

من خلال الاستفادة من مزيج شامل من المقاومة العالية للحرارة، ومقاومة الأوساخ، والقدرة على التحمل العالية، ومتطلبات الصيانة المنخفضة، تم اعتماد وصلة التوصيل ذات السلسلة الأسطوانية من النوع GL على نطاق واسع في العديد من الصناعات الثقيلة - والتي تشمل كلاً من الآلات الصناعية الثابتة والمعدات الزراعية المتنقلة.

- معدات التعدين والمعادن: متوافقة مع آلات التعدين المتنوعة وأنظمة النقل المعدنية؛ تم تصميمها لتحمل التحديات التشغيلية الفريدة للبيئات الموجودة تحت الأرض - التي تتميز بمستويات الغبار العالية، والرطوبة العالية، والتقلبات الكبيرة في درجات الحرارة اليومية - لتكون بمثابة بديل قوي للوصلات المرنة القابلة للاستهلاك بسهولة.

- الآلات الكيميائية وآلات مواد البناء: مثالية للاستخدام مع معدات خلط المواد الكيميائية وأنظمة النقل المتخصصة داخل خطوط إنتاج مواد البناء؛ قادرة على تحمل التعرض للوسائط الكيميائية المتطايرة وبيئات الفرن ذات درجات الحرارة العالية، مع تكييفها بالكامل للتشغيل المستمر على مدار 24 ساعة.

- معدات الزراعة والنقل: مناسبة لآلات الحصاد والحراثة الزراعية، بالإضافة إلى ناقلات المواد المختلفة، والمراوح الصناعية واسعة النطاق، ومخفضات السرعة المرتبطة بها؛ مصممة لأداء موثوق في البيئات الخارجية المعقدة التي تتميز بالتعرض للطين والغبار.

- حدود الاستخدام: تم تصميم هذا المنتج بشكل أساسي لسيناريوهات السرعة المتوسطة إلى المنخفضة والحمل الثقيل والتشغيل المستمر. إنه مناسب بشكل أفضل لنقل الطاقة في حالة ثابتة في البيئات القاسية ولا يوصى به لمعدات النقل الدقيقة التي تتضمن سرعات دوران عالية جدًا أو دورات بدء وإيقاف متكررة مع انعكاسات اتجاهية سريعة.

التعليمات

- س 1: ما هي الاختلافات الأساسية بين أدوات التوصيل ذات السلسلة الأسطوانية من النوع GL وأدوات التوصيل المرنة أو من نوع الإطارات؟

A1: يستخدم النوع GL آلية ربط العجلة المسننة والسلسلة المعدنية بالكامل، مما يمثل تصميمًا هيكليًا هجينًا صلبًا ومرنًا. إنه لا يحتوي على مكونات مطاطية أو نايلون معرضة للتقادم، مما يوفر مزايا مميزة من حيث المقاومة العالية للحرارة، ومقاومة الغبار، وعمر الخدمة الطويل. في المقابل، تعتمد أدوات التوصيل المرنة على عناصر مطاطية لامتصاص الصدمات؛ فهي تمتلك حدودًا عليا منخفضة لمقاومة الحرارة، وتكون عرضة للتآكل الناتج عن الزيوت والشحوم، وهي مناسبة بشكل عام بشكل أفضل لبيئات التشغيل القياسية ودرجة حرارة الغرفة والنظيفة.

- س2: ما هي أقصى مقاومة لدرجة الحرارة لهذا الاقتران؟

ج2: تم تصميم المنتج للعمل ضمن نطاق درجة حرارة يتراوح بين -40 درجة مئوية إلى 120 درجة مئوية. يعمل تركيبها المعدني بالكامل على التخلص من مشاكل تصلب المطاط الصناعي والتشققات التي غالبًا ما تظهر في أنواع أدوات التوصيل الأخرى. وبالتالي، يمكن تشغيل المعدات الخارجية التي تستخدم أداة التوصيل هذه وتشغيلها مباشرة حتى في ظروف الشتاء شديدة البرودة دون الحاجة إلى التسخين المسبق أو تدابير الحماية، مما يجعلها مناسبة بشكل مثالي للآلات الصناعية الثقيلة التي تعمل في الهواء الطلق في المناطق الشمالية.

- س3: هل الصيانة الروتينية صعبة؟

A3: صعوبة الصيانة الشاملة منخفضة للغاية؛ بالمقارنة مع مكونات ناقل الحركة الأخرى، يتطلب هذا المنتج صيانة أقل تكرارًا. إنه يتطلب فقط تجديدًا دوريًا لكمية صغيرة من مواد التشحيم لسلسلة الأسطوانة ذات الصف المزدوج، مما يلغي الحاجة إلى التفكيك المتكرر واستبدال الأجزاء المتآكلة، وبالتالي تقليل تكاليف التشغيل والصيانة على المدى الطويل بشكل كبير.
