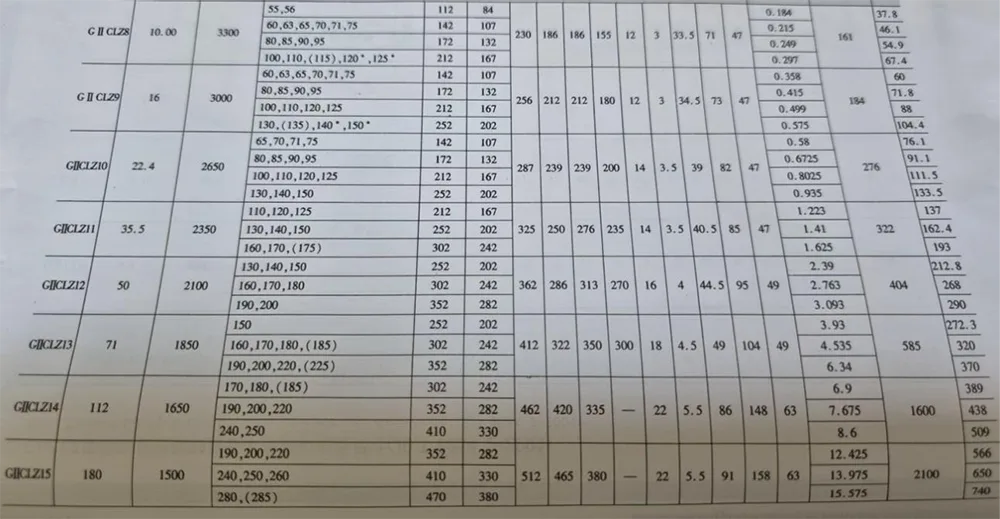

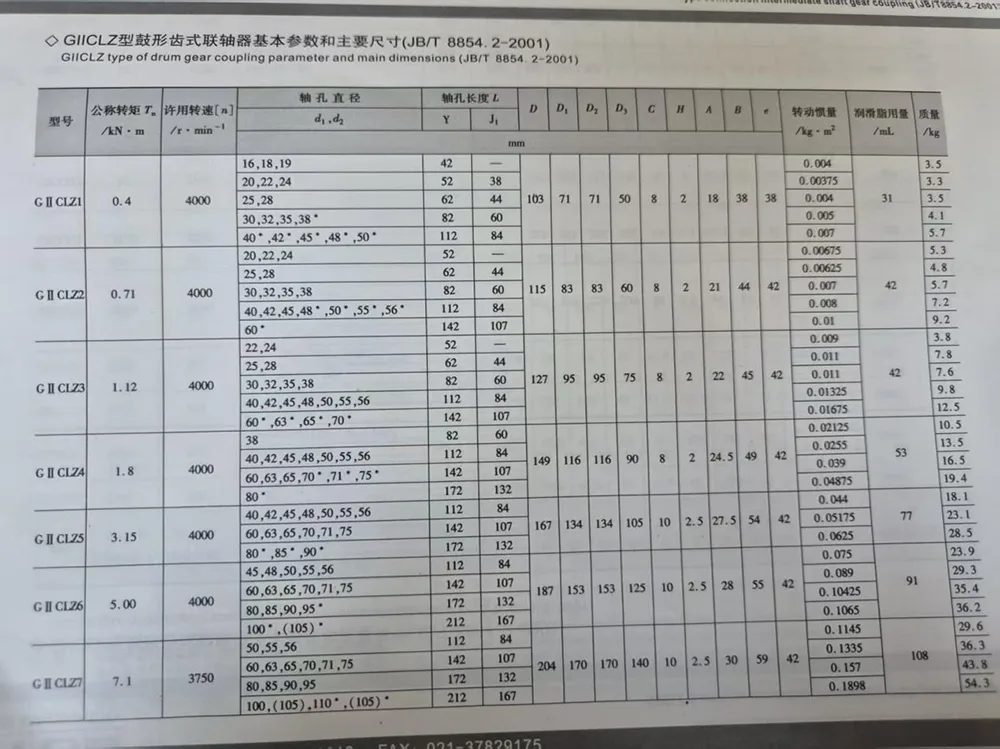

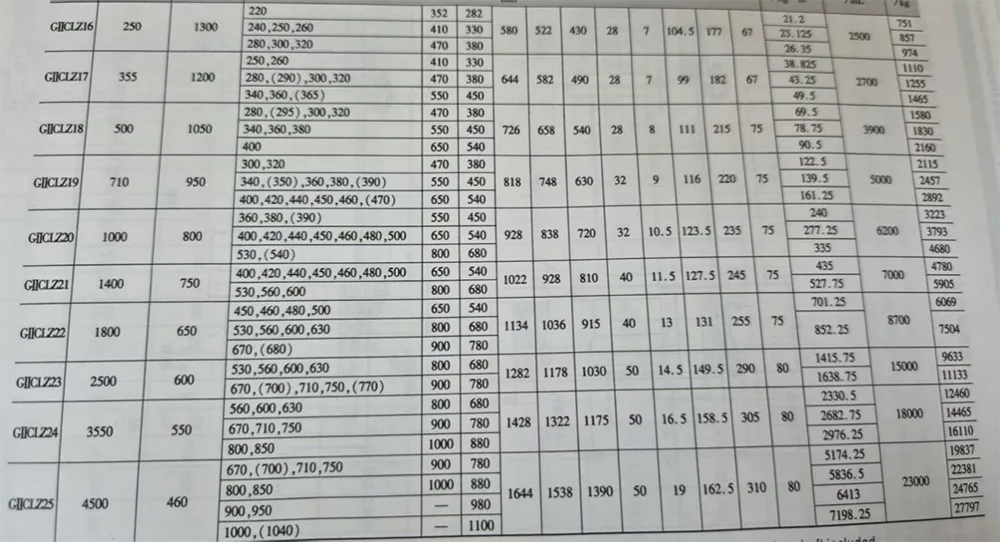

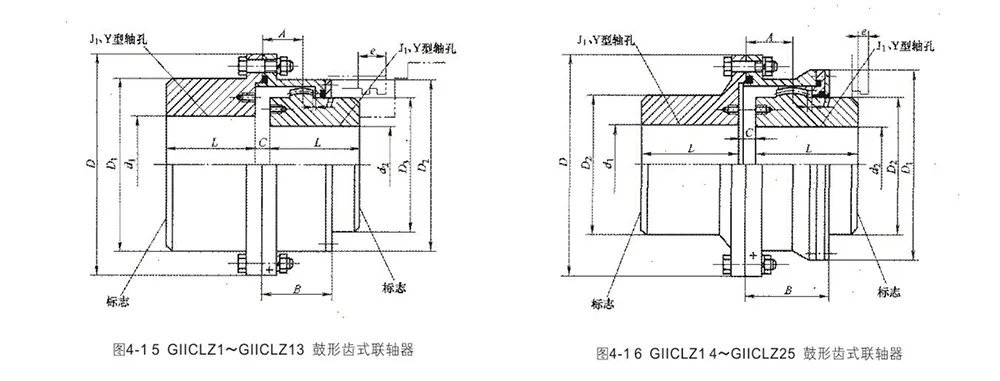

نوع GIICLZ اتصال رمح وسيط (ضيق) طبل اقتران تباعد الأسنان، مما يسمح بالتشريد الشعاعي النسبي للحظة القصور الذاتي الصغيرة والمدمجة صغيرة، من أجل لحظة النقل الاسمية 400 ~ 4500000 N · m المستوى الثاني اتصال محرك العمود المحوري. نوع الهيكل موضح في الشكل 15-4 والشكل 16-4 المعلمات الأساسية والأبعاد الرئيسية، انظر الجدول 11-4.

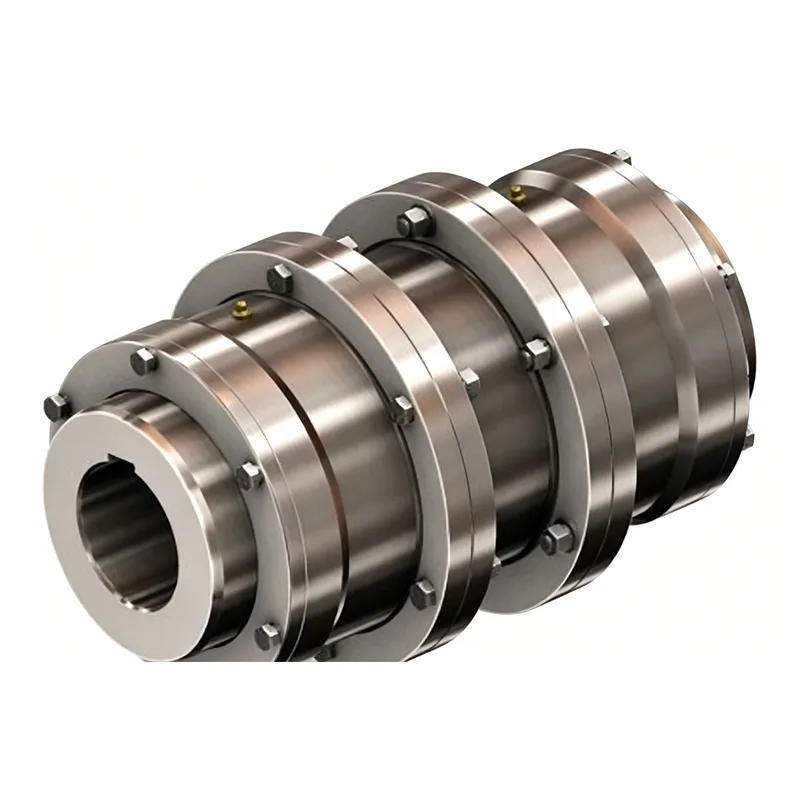

اقتران تروس الطبل من النوع GIICLZ مع العمود المتوسط

لقد تم تصميمه خصيصًا لظروف عمل النقل لمسافات طويلة، وتم تصنيعه بشكل متقن من قبل مصانع المصدر بجودة مستقرة وموثوقة.

لقد تم تصنيعه من الفولاذ عالي الجودة مع أسنان تروس صلبة، ويتميز بمقاومة التآكل الممتازة، ومقاومة الصدمات وقدرة تحمل عزم الدوران الكبيرة المتميزة. اعتماد تصميم اتصال العمود المتوسط، فهو مناسب لتركيب المعدات مع مسافة كبيرة بين العمود. إنه ذو هيكل مدمج ولحظة قصور ذاتي صغيرة، مما يضمن عملية نقل مستقرة وسلسة.

إنها تمتلك أداءً ممتازًا لتعويض الإزاحة الشعاعية والمحورية والزاوية، والذي يمكن أن يعوض بشكل فعال أخطاء التثبيت والتشوه التشغيلي ويقلل من فقدان تشغيل المعدات. بفضل أداء الختم الفائق، فهو مقاوم للغبار ومضاد لتسرب الشحوم، وقابل للتكيف مع ظروف العمل القاسية. إنها تحتاج إلى صيانة غير متكررة وتخفض بشكل كبير تكاليف التشغيل والصيانة.

تنطبق على نطاق واسع على معدات النقل الثقيلة في المعادن والتعدين والرفع ومواد البناء وآلات الصناعة الثقيلة وغيرها من المجالات. المواصفات الكاملة متوفرة في مخزون كافٍ، كما يتم دعم التخصيص غير القياسي. يتميز بنقل الحركة المستقر وعمر الخدمة الطويل، وهو ملحق مفضل لنقل الطاقة لمسافات طويلة.

1. تم حساب القصور الذاتي والكتلة بواسطة عمود من النوع Jl، ويتضمن العمود.

2. عمود الماء ذو ​​قطر العمود يتميز بحجم اليرقات L، يستخدم فقط لـ dl.

3. يوصى باستخدام سلسلة عمود Jl-type.

4. عمود القطر مع قوس غير مطلوب عند التصميم الجديد

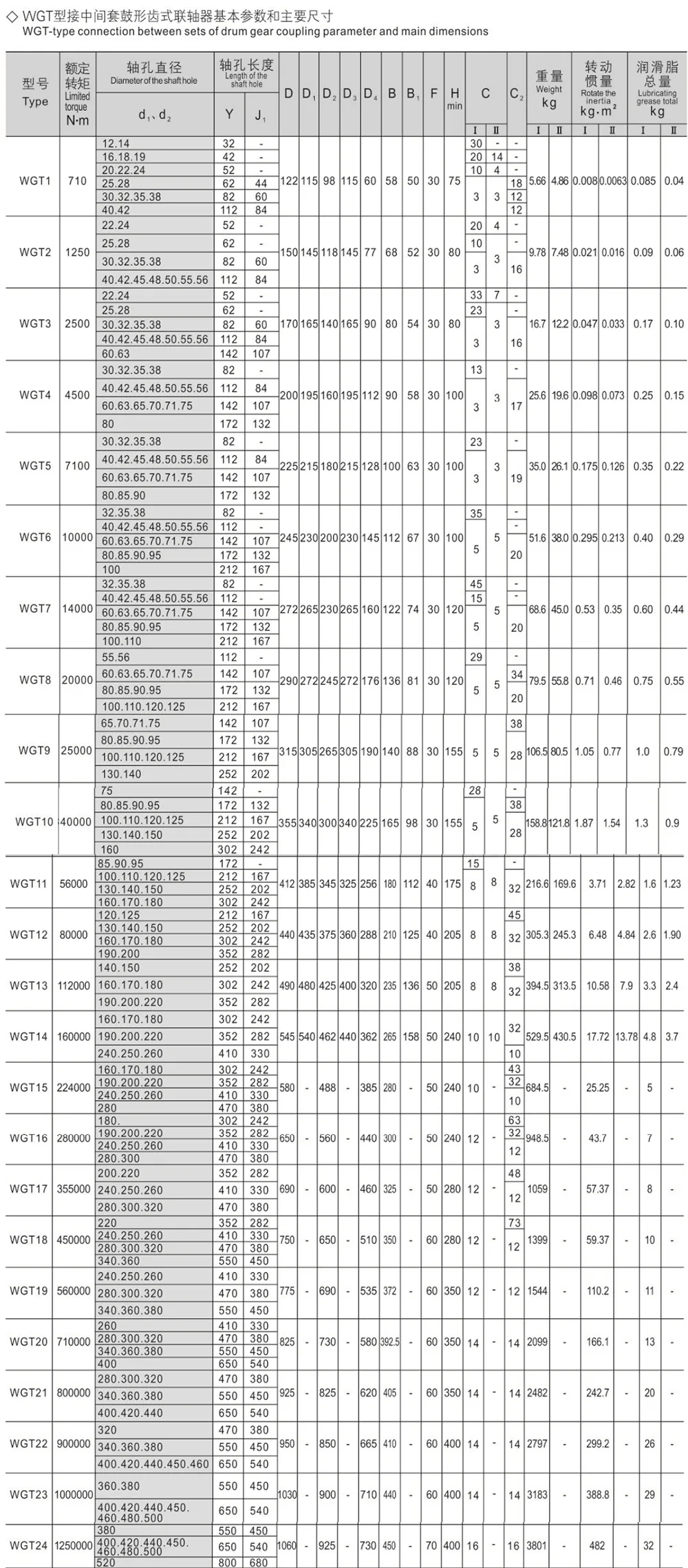

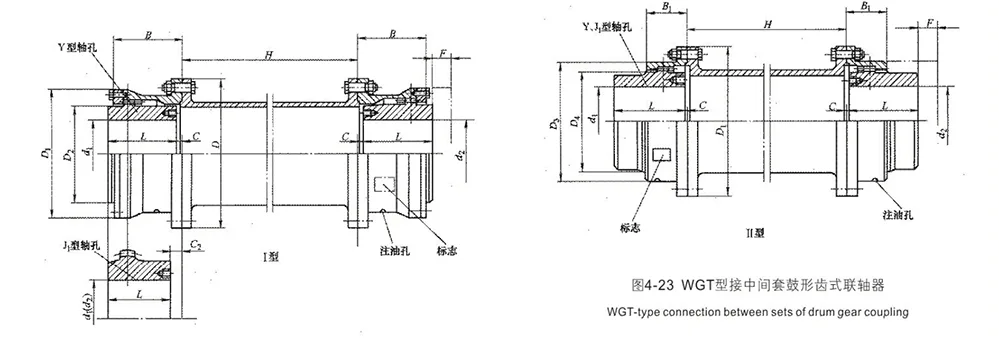

اتصال من نوع WGT بين حجم المسكن، مناسب للاتصال لمسافات طويلة لهذه المناسبة، المعلمات الأساسية للنوع الهيكلي الموضحة في الشكل 4-23 والأبعاد الرئيسية في الجدول 4-23، السرعة المسموح بها وجودة المجموعات الوسطى، لحظة القصور الذاتي ولحظة القصور الذاتي المبينة في الجدول 4-24.

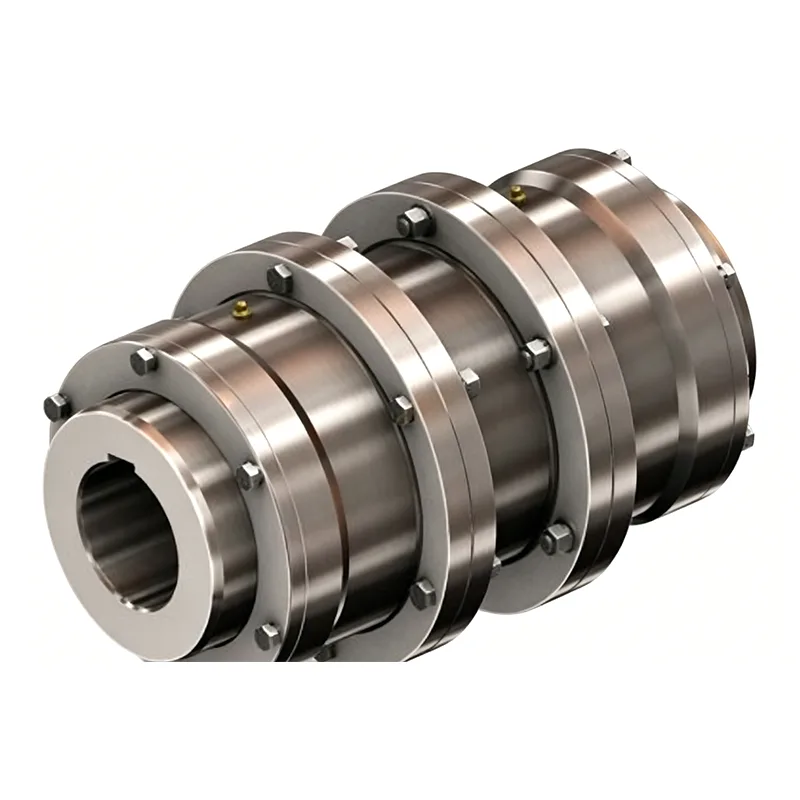

قارنة تروس الطبل من النوع WGT ذات الأكمام المتوسطة

قارنة تروس الأسطوانة من النوع WGT ذات الأكمام المتوسطة تم تطوير هذا المنتج خصيصًا لسيناريوهات النقل طويلة المدى والمسافات الطويلة، وقد تم تصنيع هذا المنتج بشكل متقن من قبل الشركات المصنعة الأصلية مع براعة رائعة وجودة موثوقة.

لقد تم تشكيلها بدقة من سبائك الفولاذ ذات القوة العالية، وتمت معالجة أسنان التروس الخاصة بها عن طريق التبريد العالي التردد. تتميز بالصلابة العالية، والمتانة الجيدة، ومقاومة الصدمات الممتازة ومقاومة التآكل، ويمكنها تحمل عزم الدوران الكبير للغاية وليس من السهل تشويهها أو تلفها تحت عملية التحميل الثقيل. من خلال اعتماد هيكل الأكمام المتوسطة المتكامل، فهو مناسب لتوصيل وتركيب المعدات بمسافة عمود كبيرة. إنها تتميز بتصميم شامل وموجز ومدمج ولحظة قصور ذاتي صغيرة، مما يحقق نقل مستقر ومنخفض الضوضاء.

نحن نقدم مجموعة كاملة من المواصفات الكاملة وندعم المعالجة المخصصة كما هو مطلوب. يتم تطبيقه على نطاق واسع على أنظمة نقل الطاقة لمسافات طويلة في التعدين والمعادن ومعدات النقل وآلات البناء والطاقة الكهربائية ومجالات الصناعة الثقيلة، فهو يتميز بكفاءة نقل عالية وعمر خدمة طويل، كونه مكون نقل مطابق مثالي لمعدات النقل لمسافات طويلة.

1. الجودة ولحظة القصور الذاتي هي تقديرات تقريبية يتم حسابها بواسطة أكبر طول ثقب المحور من النوع Y، وليس حساب المجموعة الوسطى.

2. السماح لسرعة التدوير انظر من خلال الصفحة التالية. يجب التحقق من سرعة الدوران الحرجة من خلال طول ووزن المجموعة الوسطى.

التعليمات

- س1: ما هو الاختلاف الأساسي في السيناريوهات القابلة للتطبيق بين قارنات التروس GIICLZ وWGT، وكلاهما يتميز بهيكل متوسط؟

A1: تم تصميم كلا المنتجين بشكل أساسي لنقل الطاقة لمسافات طويلة وواسعة النطاق؛ ومع ذلك، تم تحسين تصميماتها الهيكلية لسيناريوهات محددة مختلفة. إن GIICLZ عبارة عن أداة توصيل تروس أسطوانية ضيقة الشكل من النوع ذي العمود المتوسط. إنه يتميز بميل أسنان أصغر، وبدل أصغر للإزاحة الشعاعية، وقصور دوراني أقل، وهيكل أكثر إحكاما. إنه مناسب بشكل أفضل لتطبيقات النقل الثقيلة حيث تكون المحاذاة المحورية جيدة نسبيًا ولكن مسافة العمود كبيرة. إن WGT عبارة عن أداة توصيل تروس أسطوانية من النوع ذو الأكمام المتوسطة. إنها تستخدم هيكلًا متوسطًا مكونًا من قطعة واحدة، مما يؤدي إلى تصميم عام أنظف وثبات معزز. وهو مناسب بشكل أفضل لسيناريوهات نقل الطاقة لمسافات طويلة والتي تتضمن مسافات كبيرة جدًا، ومسافات كبيرة بين وحدات المعدات، وظروف التشغيل المعقدة.

- س2: ما هو نطاق قدرة عزم الدوران ومزايا ناقل الحركة لوصلات التروس المجهزة بهيكل متوسط؟

ج2: طراز GIICLZ قادر على التعامل مع نطاق عزم دوران واسع للغاية - من 400 نيوتن متر إلى 4500000 نيوتن متر - وبالتالي يغطي الغالبية العظمى من متطلبات الصناعة الثقيلة وناقل الحركة للخدمة الشاقة. يتم تصنيع كلا المنتجين باستخدام فولاذ عالي الجودة، ومشكل بشكل متكامل، ويخضعان لعملية تصلب حثية عالية التردد على أسطح أسنانهما. تضمن هذه العملية صلابة عالية للسطح بالإضافة إلى صلابة كبيرة، مما يمنح الوصلات مقاومة استثنائية للصدمات والتآكل والتشوه. علاوة على ذلك، فإنها تمتلك قدرات تعويض الإزاحة متعددة الأبعاد، مما يسمح لها بالتعويض الفعال عن أخطاء تركيب المعدات والتشوهات التشغيلية. يؤدي هذا إلى تقليل خسائر ناقل الحركة بشكل كبير ويجعلها مناسبة بشكل مثالي للتشغيل طويل الأمد والحمولة الكاملة للخدمة الشاقة.

- س 3: لماذا تعتبر قارنات التروس GIICLZ وWGT الخيار المفضل لتطبيقات نقل الطاقة لمسافات طويلة؟

A3: تفتقر أدوات التوصيل التقليدية إلى بنية توصيل متوسطة وهي مناسبة فقط لتوصيل المعدات ذات مسافات العمود القصيرة. في التركيبات ذات المسافات الطويلة، تكون عرضة لمشاكل مثل اختلال المحور المحوري الكبير، واهتزاز ناقل الحركة، وعدم كفاية نقل عزم الدوران، والقابلية العالية للتشوه والكسر. تم تحسين نماذج GIICLZ (هيكل العمود المتوسط) وWGT (هيكل الأكمام المتوسطة) خصيصًا للتطبيقات التي تتضمن مسافات كبيرة للعمود. إنها تتميز بالقصور الذاتي الدوراني المنخفض وتضمن نقل الطاقة بسلاسة وخالية من الضوضاء. بالإضافة إلى ذلك، فهي تمتلك قدرات ممتازة لتعويض الاختلالات المحورية والشعاعية والزاوية. تعمل هذه الميزات على حل تحديات الصناعة الشائعة بشكل فعال - مثل تسوية أساس المعدات، وتشوه الإطار، وعدم محاذاة التثبيت - مما يجعلها المكونات المتخصصة المفضلة لنقل الطاقة لمسافات طويلة وللخدمة الشاقة.

- س 4: كيف يمكن مقارنة أداء الختم وسهولة الصيانة الروتينية لهذا النوع من قارنات التروس ذات المسافات الطويلة؟

ج4: يتميز المنتج بهيكل إغلاق عالي الدقة يوفر حماية مزدوجة ضد دخول الغبار وتسرب الشحوم، مما يجعله مناسبًا لبيئات التشغيل الصعبة والمعقدة التي تتميز بمستويات عالية من الغبار والرطوبة - مثل تلك الموجودة في التعدين والمعادن ومواد البناء والتطبيقات الخارجية. يتميز هيكله العام القوي بمقاومته العالية للاهتراء، والمتانة، ومقاومته للتلف، مما يلغي الحاجة إلى إيقاف الإنتاج بشكل متكرر للصيانة. تتطلب الصيانة الروتينية فقط إجراء فحوصات دورية لحالة التشحيم وسلامة الختم، مما يؤدي إلى تقليل تكاليف التشغيل على المدى الطويل بشكل كبير وتقليل الخسائر المرتبطة بتوقف المعدات. وهذا يجعل أداة التوصيل مناسبة بشكل مثالي لبيئات الإنتاج المستمرة وعالية الكثافة التي تعمل على مدار 24 ساعة في اليوم.
