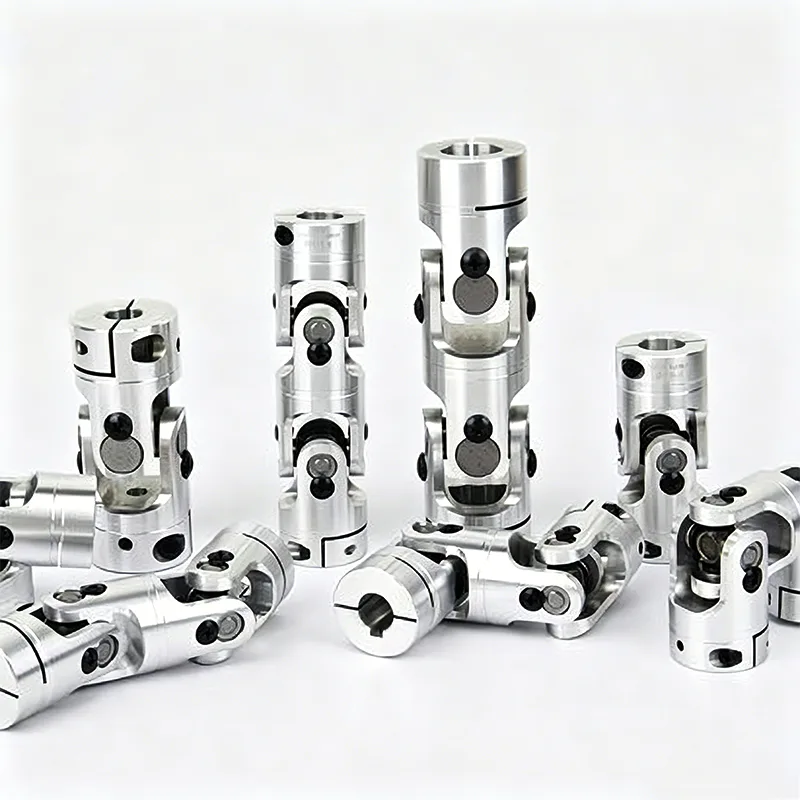

مفصل عالمي تلسكوبي

إن المفصل العالمي التلسكوبي عبارة عن مكون نقل متعدد الوظائف مطور يعتمد على المفصل العالمي التقليدي. على عكس المفصل العالمي الثابت العادي الذي يمكنه تعويض الزوايا فقط، يمكن لهذا المكون حل عدد كبير من المشكلات في المعدات الصناعية الناتجة عن أخطاء التثبيت، وتشوه الإطار، واهتزازات التشغيل، مثل التغيرات في مسافات العمود، والإزاحة المركزية، وانحشار ناقل الحركة.

1. وصلة مزدوجة دقيقة - قابلة للتمديد، أقصى زاوية مفصلية 45 لكل مفصل

2. سد مسافات العمود الأكبر

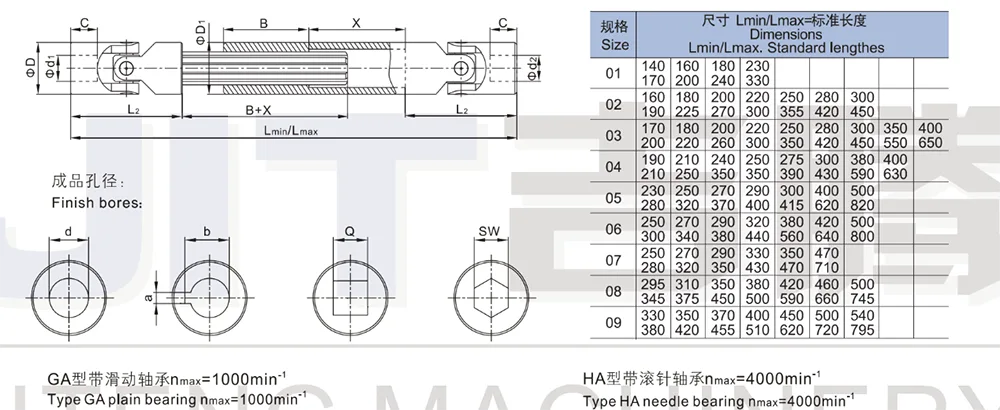

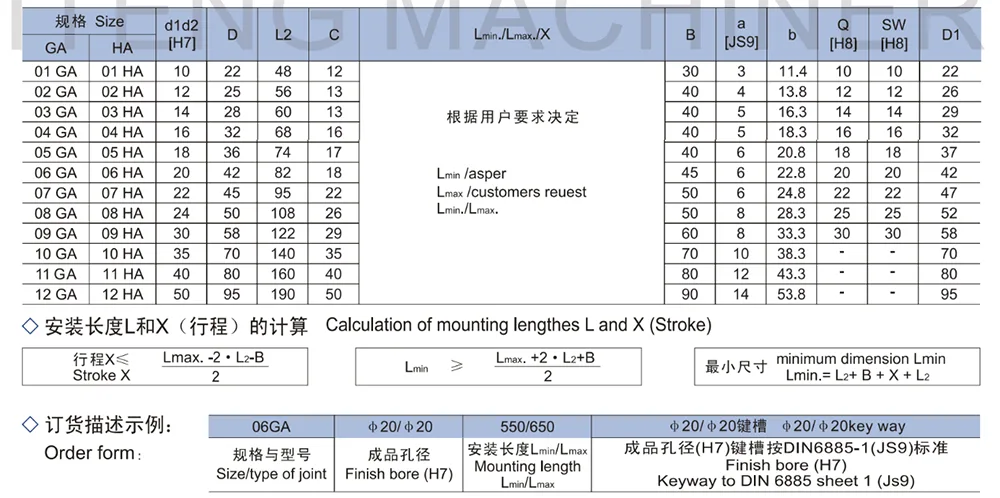

3.اكتب GA (محمل عادي) nmax.=1000min⁻¹

4. اكتب HA (محمل الإبرة) nmax.=4000min⁻¹

5. متوفر مع التجويف النهائي H7 - عند الطلب مع مجرى المفتاح، التجويف السداسي أو التجويف المربع

تصميم الهيكل الأساسي

تتبنى الوصلة التلسكوبية الشاملة تصميم هيكل مركب متكامل، يجمع بين آلية الانزلاق التلسكوبي وآلية النقل العالمية. الهيكل مدمج، الملاءمة دقيقة، ومتين للغاية.

1. آلية تلسكوبية منزلقة مدمجة

تم تجهيز مكون تلسكوبي منزلق حصري داخليًا، ويعتمد على التعاون الدقيق لتحقيق انزلاق محوري حر. يمكنه ضبط الطول الفعال تلقائيًا وفقًا للمسافة الفعلية للمعدات، دون الحاجة إلى تفكيك وتعديل إضافي، وهو مناسب لسيناريوهات التثبيت ذات المسافات المتغيرة.

2. هيكل نقل التوجيه العالمي

إنه يحتفظ بميزة التوجيه ذات الزاوية الكبيرة للمفصل العالمي التقليدي ويدعم نقل إزاحة الزاوية ثنائي المحور. إنه يخترق قيود المحورية والزوايا الصغيرة، ويلبي متطلبات نقل الطاقة للتخطيطات المكانية المعقدة.

3. تصميم التكامل المتكامل

يتم دمج الوظائف التلسكوبية والعالمية كوظيفة واحدة، دون أي ملحقات خارجية إضافية. الهيكل العام بسيط ومدمج، مع استجابة نقل مباشرة، مما يتجنب بشكل فعال مشاكل مثل ارتخاء الهيكل المنقسم، والفجوات المفرطة، وتأخر الإرسال.

مبدأ العمل

1. مبدأ تعويض التمدد والانكماش المحوري

أثناء التشغيل، من خلال الهيكل المنزلق المدمج، فإنه يتوسع ويتقلص بحرية، ويعوض تلقائيًا عن الإزاحة المحورية الناتجة عن توقف تشغيل المعدات، وتغييرات الحمل، وتشوه الحامل، مما يزيل المشاكل مثل تشويش نظام العمود، والسحب، وتراكم الضغط.

2. مبدأ النقل العالمي ذو الزاوية الكبيرة

من خلال الاستفادة من خصائص الهيكل المفصلي العالمي، فإنه لا يزال يحافظ على الدوران المتزامن حتى عندما يكون للعمودين انحراف زاوية كبير، وعدم التوازي، وعدم المحورية. إنه ينقل عزم الدوران المقدر بشكل ثابت.

3. نقل التوازن التكيفي الديناميكي

يتم تنفيذ تعويض الطول ونقل الزاوية في وقت واحد. فهو يتكيف مع التغيرات الديناميكية في ظروف المعدات في الوقت الحقيقي. سواء كان الأمر يتعلق بانحراف التثبيت أو إزاحة التشغيل، فإنه يمكن أن يكون متوافقًا تلقائيًا، مما يحقق خرج طاقة ثابتًا في جميع الأوقات.

سيناريو التطبيق

إن المفصل الشامل التلسكوبي، بمزاياه الفريدة المتمثلة في التعويض المزدوج، والقدرة العالية على التكيف، والتكيف الذاتي الديناميكي، مناسب لمختلف سيناريوهات النقل الصناعي التي تتضمن الإزاحة وانحرافات الزوايا.

- نظام نقل آلات البناء: يتكيف مع هياكل نقل الطاقة المختلفة للمعدات الهندسية، ويعالج ظروف الإزاحة المعقدة الناجمة عن اهتزازات تشغيل المعدات، والتشوهات، وتغييرات الزوايا.

- معدات خطوط النقل والتجميع: تستخدم للناقلات وخطوط التجميع الآلية، ومناسبة لمتطلبات النقل المستقرة للمعدات مع التشغيل المستمر طويل الأمد، والتشوه الطفيف، والتغييرات الطفيفة في التباعد.

- الآلات العامة والمعدات الثقيلة: تتكيف مع المعدات الثقيلة التقليدية مثل الصناعات المعدنية والتعدين والصناعات الكيماوية، وتتوافق مع ظروف العمل المعقدة التي تنطوي على الغبار والاهتزاز وتقلبات الأحمال الكبيرة.

- معدات مخصصة غير قياسية: بالنسبة للمعدات غير القياسية ذات مسافات التثبيت المتغيرة، ومحاذاة العمود الصعبة، ومتطلبات التفكيك والتصحيح المتكررة، فإن قدرتها على التكيف تتجاوز بكثير قدرة مكونات النقل الثابتة التقليدية.

التعليمات

س 1: ما هو الفرق الأساسي بين المفصل العالمي التلسكوبي والمفصل العالمي العادي؟

A1: تدعم الوصلات العالمية العادية فقط تعويض انحراف الزاوية ولا يمكنها استيعاب الإزاحة المحورية؛ من ناحية أخرى، تتمتع الوصلات العامة التلسكوبية بتعويض الامتداد المحوري وقدرات انحراف زاوية كبيرة، ويمكنها استيعاب انحراف الزاوية وتغييرات التباعد ونفاذ الجريان في نفس الوقت، مما يجعلها أكثر ملاءمة للظروف الديناميكية.

- س2: عندما يكون الجهاز قيد التشغيل، تكون هناك حركة محورية. هل هذا المنتج مناسب لمثل هذا الاستخدام؟

ج2: تم تصميم هذا المنتج خصيصًا للإزاحة المحورية وتغييرات التباعد الديناميكي. يمكن أن يمتد ويتقلص تلقائيًا للتعويض عن الإزاحة، مما يوفر حماية فعالة لنظام العمود والمحامل، ويمنع تلف المعدات بسبب السحب المفرط.

- س 3: هل يمكن استخدامه إذا لم تكن مسافة التثبيت ثابتة وكانت المعدات بحاجة إلى تفكيكها وتصحيح أخطائها وتعديلها بشكل متكرر؟

A3: لديها وظيفة التوسيع والتعديل التلقائي. ليست هناك حاجة لتثبيت مسافة دقيقة. عملية التفكيك والتصحيح مريحة، مما يقلل بشكل كبير من صعوبة تجميع المعدات والصيانة اللاحقة.

- س4: هل يؤثر الهيكل التلسكوبي على دقة ناقل الحركة وثبات عزم الدوران؟

A4: تعتمد منتجات مصنعنا هيكل مفصل منزلق دقيق. لا توجد فجوة في الإرسال. العملية التلسكوبية سلسة وثابتة، دون فقدان عزم الدوران أو تأخر ناقل الحركة. العملية برمتها تضمن نقل الطاقة المستقر.
