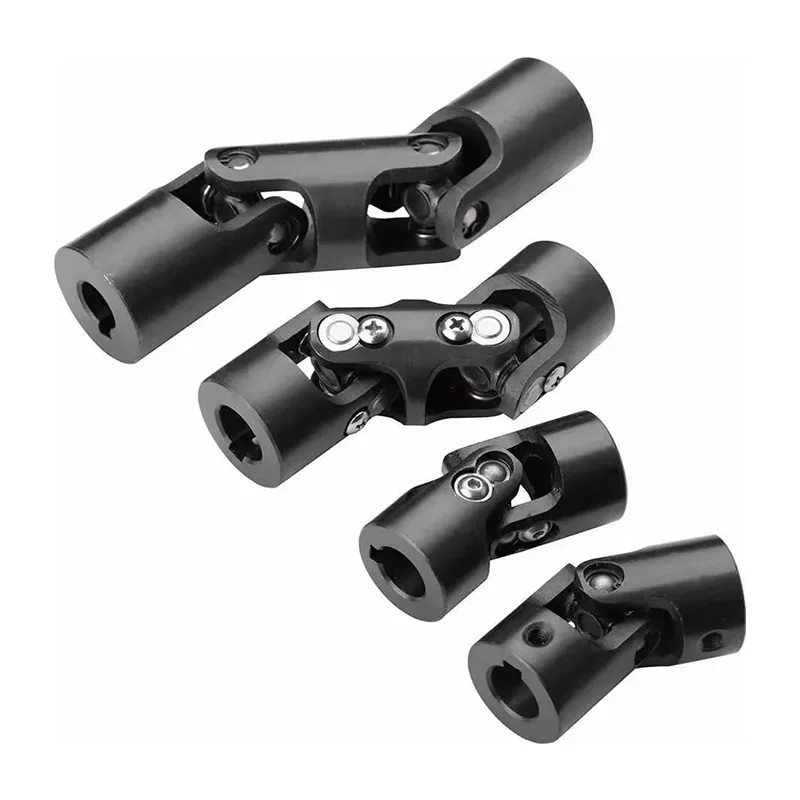

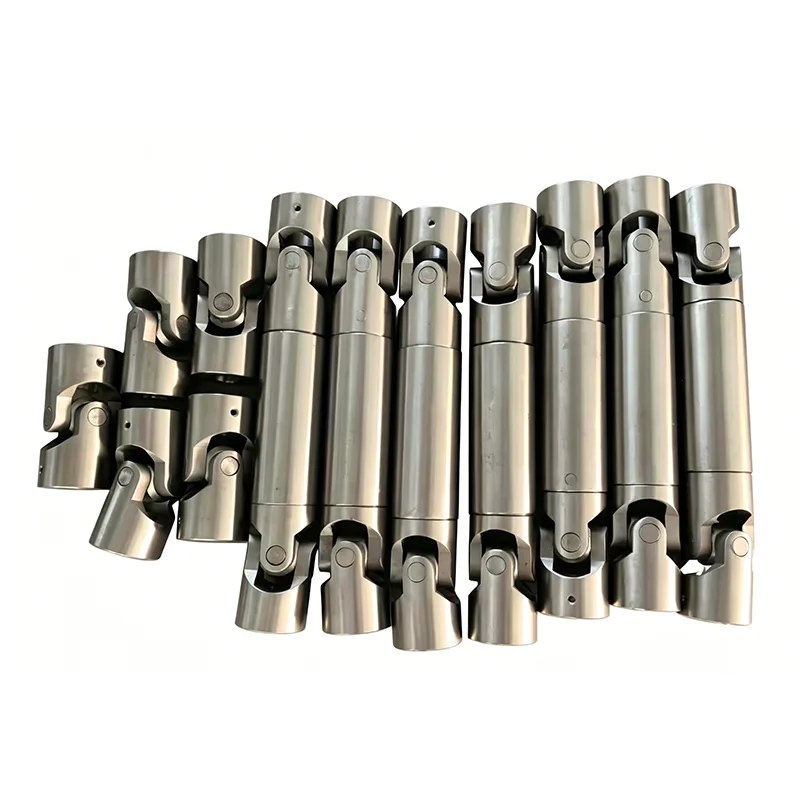

مفصل عالمي غير تلسكوبي

إن الوصلة العالمية غير التلسكوبية عبارة عن مكون نقل تعويض الزاوية النقي الذي يختلف عن الوصلات العامة التلسكوبية. ليس لديها وظيفة تمديد محوري وهي مصممة خصيصًا لحل مشاكل المحاذاة غير الصحيحة بين عمودين وناقل الحركة غير المحوري في المعدات. كمكون أساسي أساسي لنظام النقل الميكانيكي، يعتمد هذا المنتج على هيكل مفصلي دقيق لتحقيق نقل طاقة مستقر وفعال في المعدات ذات مسافة التركيب الثابتة ولا حاجة لتعديل الإزاحة المحورية.

يقدم مصنعنا مجموعة كاملة من المنتجات، التي تغطي هياكل القفل ذات القسم الواحد، والقسم المزدوج، وسريعة التحرير، بالإضافة إلى تكوينين من المحامل المنزلقة والمحامل الإبرية، بما يتوافق مع حدود السرعة العليا المختلفة. ويمكن تكييفه مع سرعة قصوى تبلغ 4000 دورة/دقيقة للعمليات عالية السرعة. وفي نفس الوقت، فهو يدعم العديد من تخصيصات ثقب العمود ذات الدقة العالية، مما يجعله مكون النقل المفضل لآلات البناء العامة القياسية.

1. مناسب لكل تطبيق في نطاق الهندسة العامة حتى سرعة قصوى تصل إلى 4000 دقيقة⁻¹

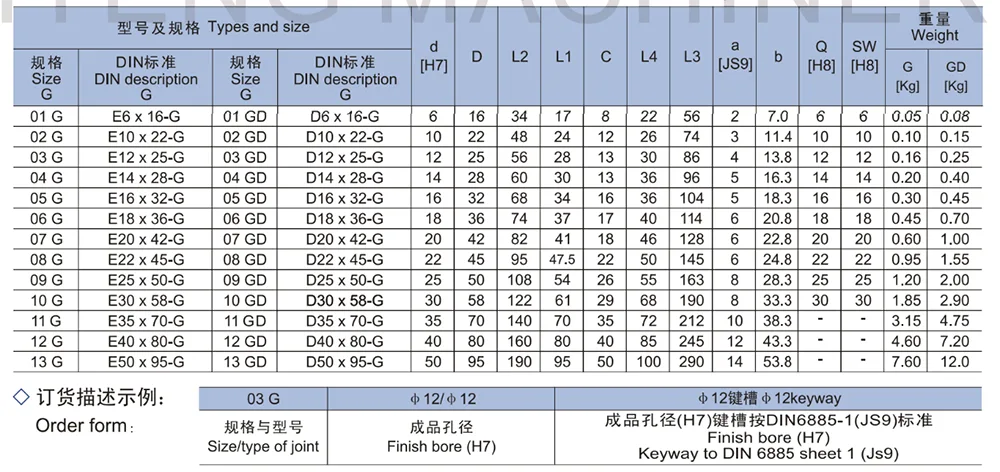

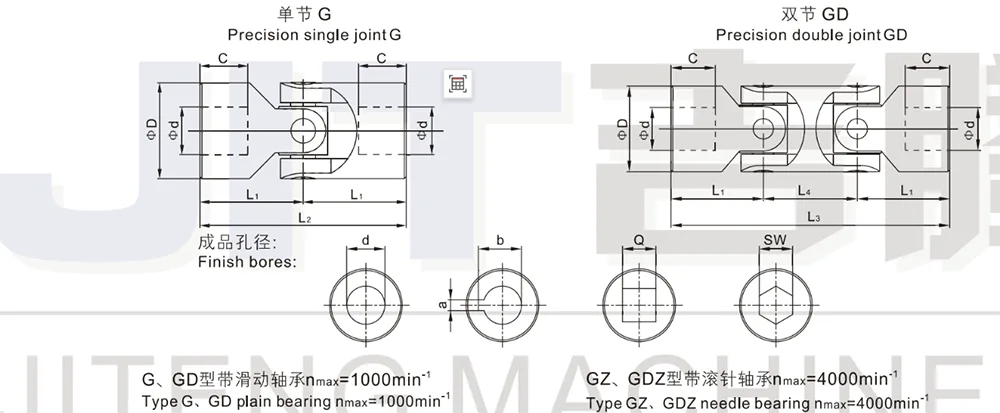

2. وصلة واحدة دقيقة من النوع G وصلة مزدوجة دقيقة من النوع G

3. أقصى زاوية مفصلية 45 درجة لكل مفصل

4. متوفر مع التجويف النهائي H7 - عند الطلب مع مجرى المفتاح، التجويف السداسي أو التجويف المربع

5. محامل من النوع G GD (محمل عادي) مصممة بـ nmax= 1000 min⁻¹

6. النوع GZ、GDZ (محمل الإبرة) محامل مصممة nmax= 4000 min⁻¹

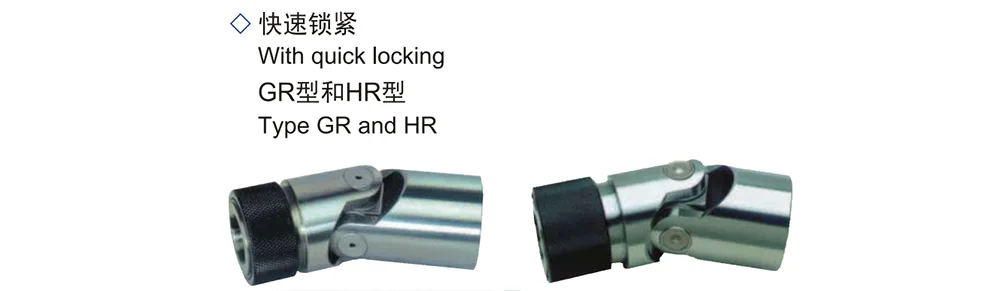

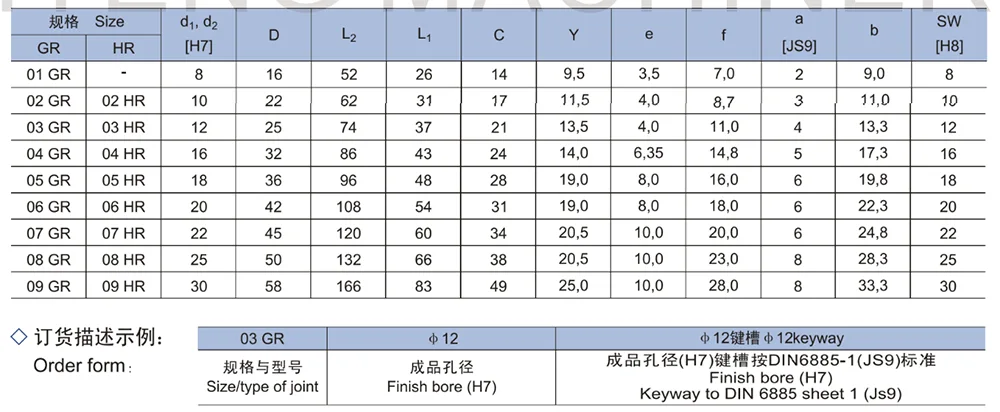

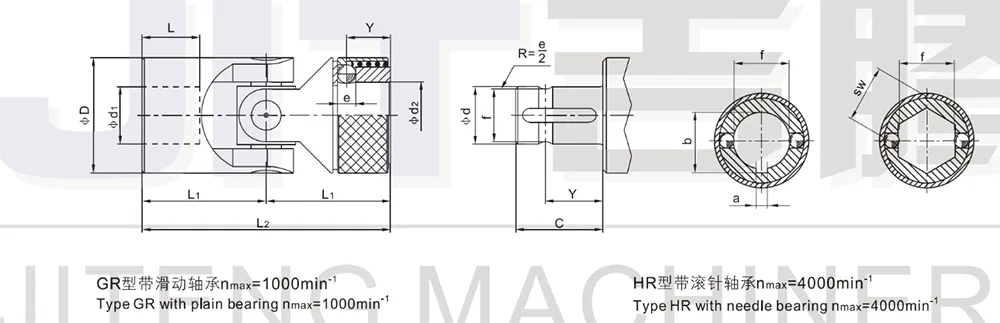

1. وصلة واحدة دقيقة مع قفل سريع (قابل للفصل)

2. اكتب GR بمحمل عادي nmax= 1000 دقيقة⁻¹

3. اكتب HR بمحمل إبرة nmax.= 4000 دقيقة⁻¹

4. أقصى زاوية مفصلية 45 درجة

5. القفل السريع (d₂) متاح فقط مع التجويف H7 ومدخل المفتاح إلى DIN 6885 Sheet 1 - JS9 أو التجويف السداسي

سيناريو التطبيق

- معدات آلات البناء العامة: يمكن أن يكون المفصل العالمي غير التلسكوبي متوافقًا مع مختلف أنظمة نقل آلات البناء التقليدية ويعمل بثبات في الظروف التي تكون فيها مسافة التثبيت ثابتة ولا يلزم تعويض الإزاحة المحورية.

- معدات نقل تقليدية متوسطة ومنخفضة السرعة: نموذج المحمل المنزلق مناسب للمعدات ذات السرعات المتوسطة والمنخفضة ضمن 1000 دورة/دقيقة، تعمل بسلاسة ومتينة ومناسبة للعمليات التقليدية المستمرة طويلة المدى.

- معدات نقل دقيقة عالية السرعة: يمكن لنموذج محمل الأسطوانة الإبرة أن يلبي متطلبات التشغيل عالي السرعة بمقدار 4000 دورة / دقيقة، وهو مناسب لسيناريوهات النقل للمعدات الآلية الدقيقة وعالية السرعة.

- المعدات التي تتطلب التفكيك والتجميع السريع: سلسلة قفل التفكيك السريع مناسبة لخطوط الإنتاج والمعدات الداعمة التي تتطلب صيانة وتفكيكًا متكررًا، مما يحسن كفاءة الصيانة بشكل فعال.

التعليمات

س1: هل يمكن للمفصل العالمي الثابت تعويض الإزاحة المحورية؟

A1: المفصل العالمي غير التلسكوبي عبارة عن هيكل ثابت غير قابل للتمديد. إنه يدعم فقط تعويض انحراف الزاوية وليس لديه وظيفة تمديد محوري. ينطبق هذا فقط على ظروف العمل حيث تكون المسافة بين محاور المعدات ثابتة ولا توجد حركة محورية.

Q2: كيفية اختيار نوع المحامل المنزلقة ومحامل الإبرة؟

A2: بالنسبة للتطبيقات ذات السرعة المتوسطة والمنخفضة مع ظروف التحميل العادية خلال 1000 دورة/دقيقة، اختر أنواع المحامل المنزلقة G وGD وGR؛ بالنسبة لسيناريوهات النقل عالية السرعة ضمن نطاق 1000 - 4000 دورة/دقيقة، حدد بشكل تفضيلي أنواع GZ وGDZ وHR من محامل الإبرة.

س 3: هل يدعم المفصل العالمي سريع التحرير تخصيص أي نوع من الثقب؟

A3: لا يدعم التخصيص غير القياسي. هيكل التحرير السريع متوافق فقط مع فتحات H7 القياسية، أو فتحات المفاتيح المسطحة القياسية DIN أو الثقوب السداسية، مما يضمن دقة القفل والثبات الهيكلي.

س 4: كيف يمكننا التمييز بين المفاصل العالمية ذات المفصل الواحد والمفصل المزدوج بناءً على سيناريوهات التطبيق الخاصة بها؟

A4: التصميم أحادي المفصل مدمج ومناسب لظروف الإزاحة ذات الزاوية الصغيرة؛ يمكن للمفصل المزدوج أن يستوعب انحرافات زاوية إجمالية أكبر وهو مناسب لتخطيطات النقل الفضائي المعقدة.

لماذا تختار جيتنغ؟

باعتبارها مصنعًا محليًا في الصين، تقوم Jiteng بشكل مستقل بإكمال المعالجة الدقيقة والتجميع والفحص للمفاصل العالمية غير التلسكوبية، مع اتباع المعايير الصناعية بدقة لضمان جودة واستقرار المنتجات.

- مجموعة كاملة من النماذج: لدى المصنع دائمًا سلاسل متعددة من النماذج في المخزون، بما في ذلك النماذج ذات السرعة العالية والمنخفضة، والأقسام المفردة والمزدوجة، ونماذج التفكيك السريع. ليست هناك حاجة للشراء من الخارج، ويمكن تجهيز جميع مكونات ناقل الحركة بالكامل في خطوة واحدة.

- قدرة التخصيص عالية الدقة: تدعم فتحات الدقة H7، ومفاتيح المفاتيح القياسية الوطنية، وتخصيص الثقوب الخاصة. يتم التحكم بشكل صارم في تفاوتات المعالجة، مما يجعل المنتجات قابلة للتبديل بشكل كبير وبتوافق تركيب عالي.

- التحقق الصارم من معلمات ظروف العمل: يتم فحص كل وحدة واحدة تلو الأخرى للتأكد من حدود السرعة، وزوايا المفصلات، ودقة الملاءمة لضمان التشغيل المستقر في ظل ظروف السرعة العالية والمنخفضة، دون ارتعاش أو تآكل غير طبيعي.

- خدمات الاختيار والتسليم الاحترافية: يمكن أن تتطابق بدقة مع النماذج بناءً على سرعة معدات العميل وزاويتها وطريقة التثبيت. النماذج الشائعة متاحة للشحن المباشر، ويمكن تخصيص المواصفات غير القياسية وتسليمها بسرعة.
