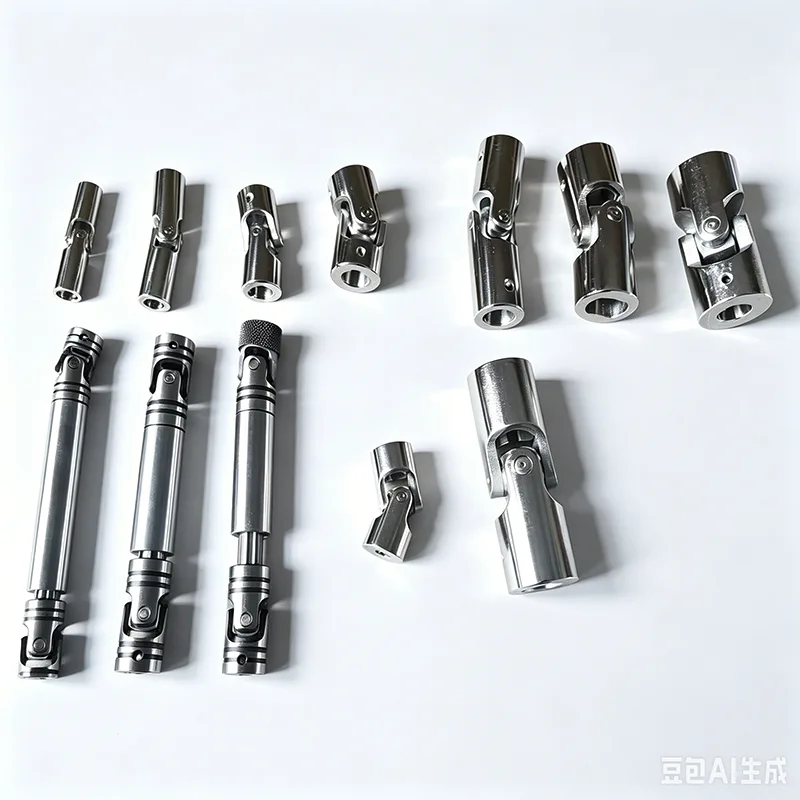

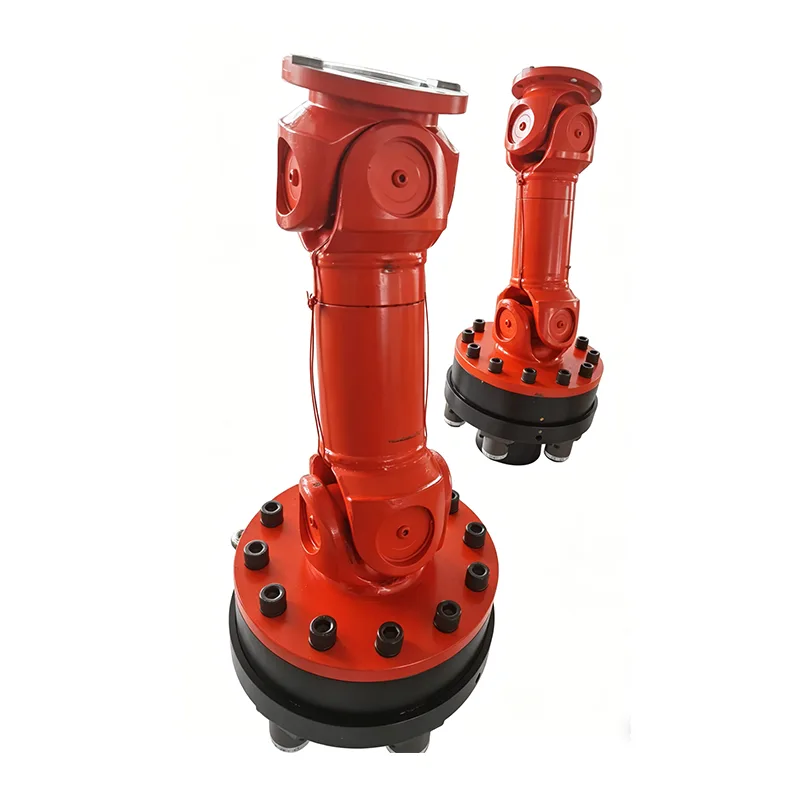

تأتي أدوات التوصيل الشاملة التلسكوبية في أشكال هيكلية مختلفة، مثل نوع العمود المتقاطع، نوع القفص الكروي، نوع الشوكة الكروية، نوع الكتلة المحدبة، نوع الدبوس الكروي، نوع المفصلة الكروية، نوع المكبس المفصلي الكروي، النوع ثلاثي الدبوس، نوع القضيب ثلاثي الشقوق، نوع الدبوس ثلاثي الكرات، نوع القضيب المفصلي، إلخ. النوع الأكثر استخدامًا هو نوع العمود المتقاطع، يليه نوع القفص الكروي. السمة المشتركة لوصلات الوصلات العامة هي قدرتها الكبيرة على التعويض الزاوي، وتختلف الزاوية المضمنة β بين محوري العمود باختلاف الأنواع الهيكلية، وتتراوح بشكل عام من β ≥ 5° إلى 45°.
من التحليل الحركي، تنقسم العلاقة بين السرعة الزاوية ω₁ لنهاية القيادة والسرعة الزاوية ω₂ للنهاية المدفوعة للاقتران المشترك العالمي إلى فئتين: السرعة الثابتة والسرعة غير الثابتة.
وصلات التوصيل المشتركة العالمية ذات السرعة الثابتة: حيث ω₁ = ω₂، يمكن أن تدور أطراف القيادة والقيادة بشكل متزامن. تشمل الأمثلة قارنات الوصلات العامة ذات العمود المتقاطع المزدوج، وقارنات الوصلات العامة ذات القفص الكروي، وقارنات الوصلات العامة ذات القضبان الثلاثة، وما إلى ذلك.
وصلات التوصيل المشتركة العالمية ذات السرعة غير الثابتة: حيث ω₁ ≠ ω₂، لا يمكن أن تدور الأطراف الدافعة والموجهة بشكل متزامن. ومن الأمثلة على ذلك اقتران المفصل العالمي ذو العمود المتقاطع المفرد.
بفضل خصائصها الهيكلية، تتيح أداة التوصيل الشاملة التلسكوبية الدوران المستمر للعمودين المتصلين حتى عندما لا تكونا على نفس المحور ولها زاوية مضمنة β، بينما تنقل عزم الدوران والحركة بشكل موثوق. إن أبرز ميزات أدوات التوصيل المشتركة العامة هي قدرتها الكبيرة على التعويض الزاوي، وبنيتها المدمجة، وكفاءة النقل العالية. في التطبيقات العملية، يتم تصنيفها إلى أنواع الثقيلة والمتوسطة والخفيفة والصغيرة الحجم وفقا لحجم عزم الدوران المنقول. تُستخدم أدوات التوصيل المشتركة العالمية للخدمة الشاقة بشكل شائع في الآلات المعدنية، والآلات الثقيلة، والآلات البترولية، وآلات البناء، وآلات الرفع والنقل، وما إلى ذلك؛ تُستخدم أدوات التوصيل العالمية المتوسطة والخفيفة في المركبات مثل السيارات والقاطرات، فضلاً عن الآلات الصناعية الخفيفة؛ تنقل أدوات التوصيل المشتركة العالمية صغيرة الحجم الحركة بشكل أساسي وتستخدم عمومًا في الآلات الدقيقة وآليات التحكم.
تعد أدوات التوصيل المشتركة ذات العمود المتقاطع من بين أدوات التوصيل المشتركة الأكثر استخدامًا على نطاق واسع، حيث تكون المحامل هي الأجزاء القابلة للتآكل. تكمن الاختلافات الرئيسية بين العديد من أدوات التوصيل المشتركة الشاملة ذات المحور المتقاطع واسعة النطاق في الاختلافات في غلاف المحمل والنير المتقاطع، مما يشكل أنواعًا هيكلية مختلفة. لضمان التزامن بين أطراف القيادة والقيادة، يتم اعتماد تكوينات المفصل المزدوج عالميًا في التطبيقات العملية. طريقة التوصيل للمفصل المزدوج هي إما اللحام أو توصيل الحافة بمسامير، مع توفر خيارات الطول المتوسط المختلفة. الأنواع الرئيسية لمكونات وصلة التوصيل الشاملة التلسكوبية ذات العمود المتقاطع هي كما يلي:
وصلة وصل مشتركة عالمية من النوع SWC (JB/T5513-2006)
وصلة توصيل عالمية ذات عمود متقاطع من نوع SWP (JB/T3241-2005)
وصلة توصيل عالمية ذات عمود متقاطع من النوع SWZ (JB/T3242-1993)
وصلة توصيل عالمية صغيرة ذات عمود متقاطع صغير من نوع WS (JB/T5901-1991)
وصلة توصيل عالمية صغيرة ذات عمود متقاطع من نوع WSD (JB/T5901-1991)
التجميع المتقاطع لوصلات التوصيل العامة ذات العمود المتقاطع من النوع SWP (JB/T7341.1-2005)
التجميع المتقاطع لوصلات التوصيل العالمية ذات العمود المتقاطع من نوع WSC (JB/T7341.2-2006)
إن أدوات التوصيل العامة ذات العمود المتقاطع للخدمة الشاقة والصغيرة الحجم المذكورة أعلاه هي أنواع للأغراض العامة. في صناعة السيارات، تحتوي نماذج المركبات المختلفة على أدوات توصيل مشتركة عالمية خاصة بها أو أنواع أخرى من أدوات التوصيل المشتركة العالمية. على سبيل المثال، تستخدم سيارات الركاب وصلات وصلات مشتركة عالمية ذات قفص كروي. بالإضافة إلى ذلك، فإن الآلات الزراعية وآلات البناء ومنتجات الآلات المتنقلة الأخرى لديها أيضًا أدوات توصيل مشتركة عالمية مخصصة، ومعظمها يعتمد أدوات توصيل مشتركة عالمية ذات عمود متقاطع. يقدم هذا الدليل بشكل أساسي أدوات التوصيل المشتركة الشاملة ذات العمود المتقاطع للأغراض العامة للآلات الثقيلة وأدوات التوصيل المشتركة العالمية ذات العمود المتقاطع الصغير.

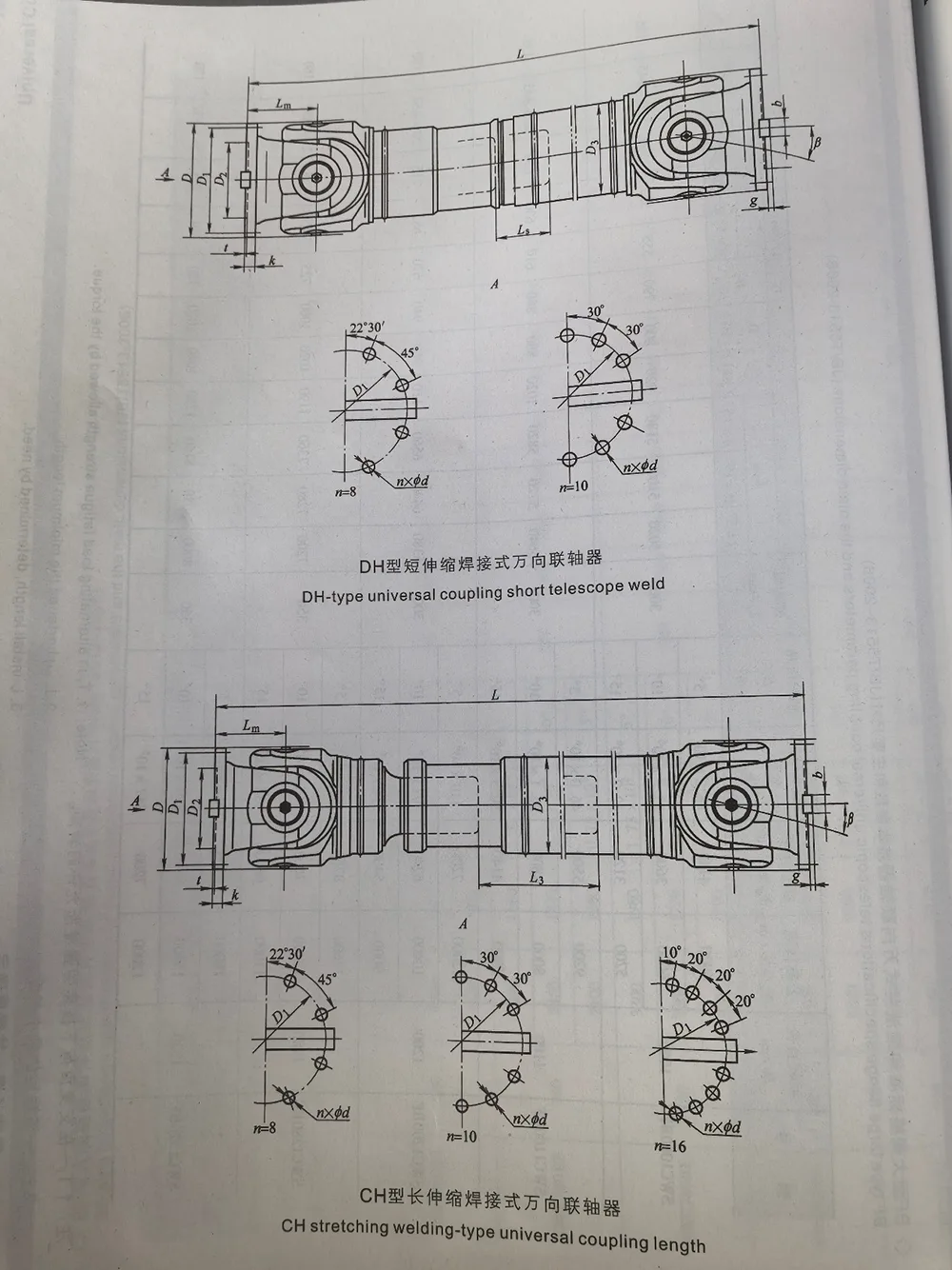

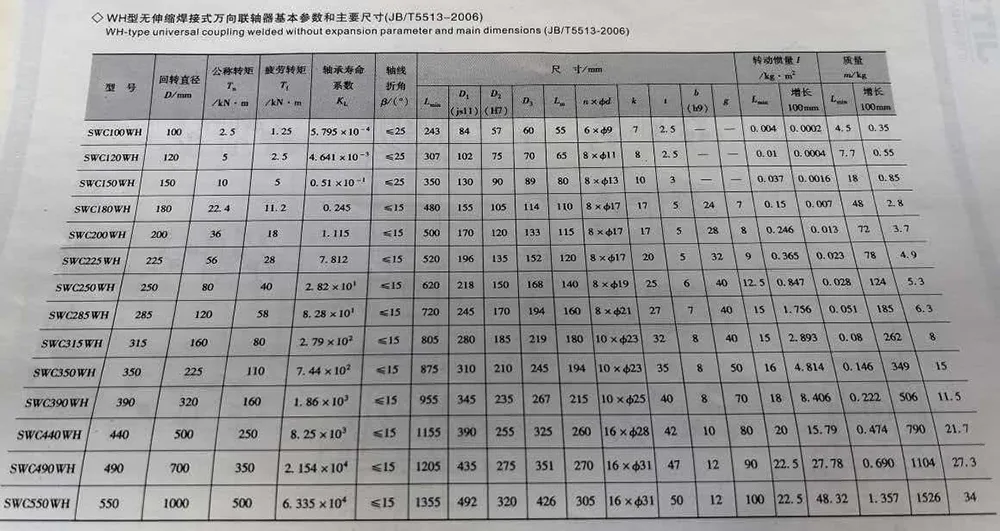

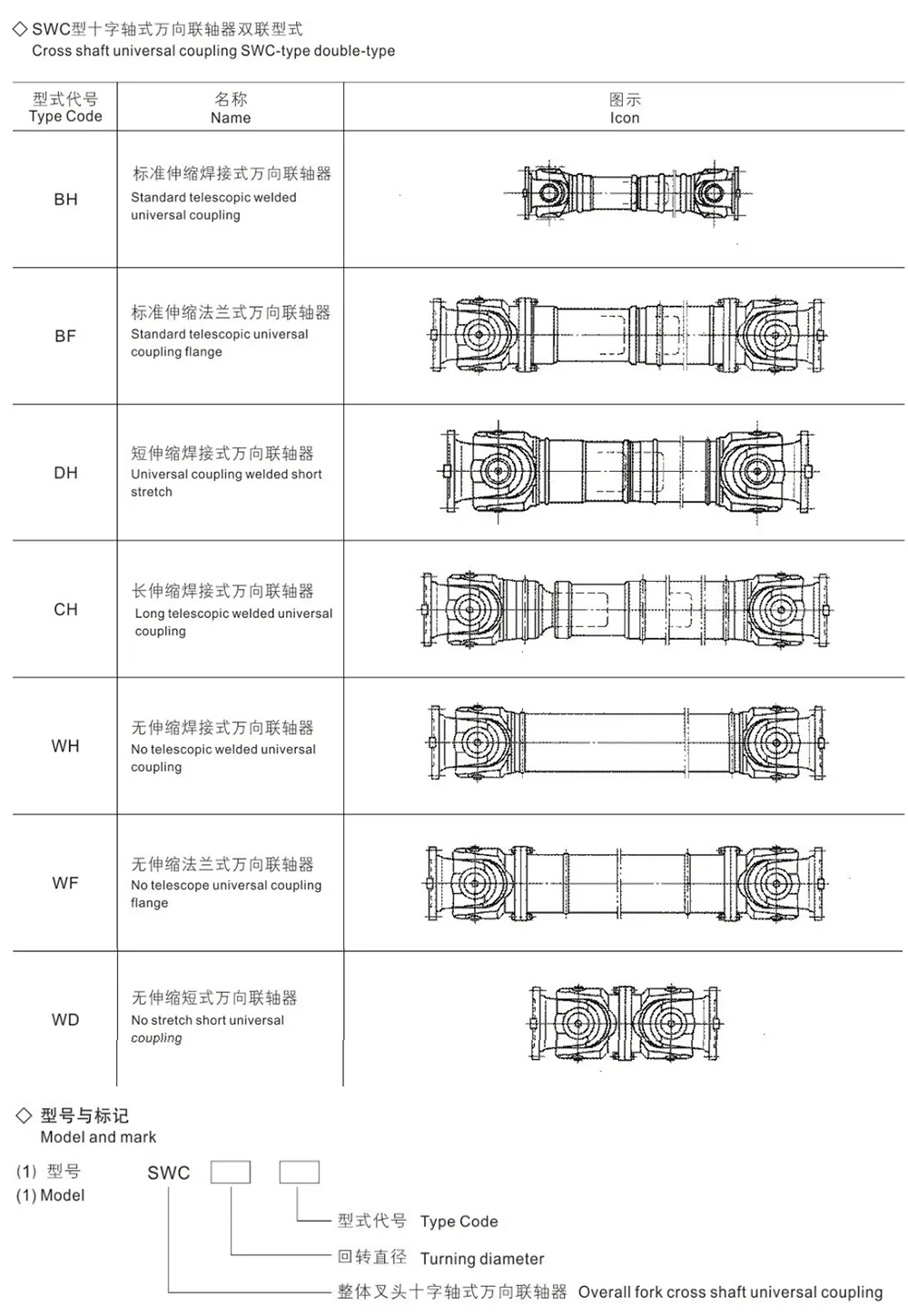

تتميز قارنة التوصيل العامة من النوع SWC بهيكل خالٍ من البراغي، مع محامل مثبتة بدون براغي. وهذا يزيل الوصلة الضعيفة للفشل بسبب قص البراغي، ويطيل عمر الخدمة ويسهل الصيانة. إنها مناسبة لآلات درفلة الفولاذ، وآلات الرفع والنقل والآلات الثقيلة الأخرى، وتستخدم لربط أنظمة عمود الإدارة بمحاور مختلفة. يبلغ قطر التأرجح من 100 إلى 1320 مم، وينقل عزم الدوران الاسمي من 2.5 إلى 12000 كيلو نيوتن متر، ويسمح بزاوية انحراف للعمود تبلغ 15 درجة ~ 25 درجة.

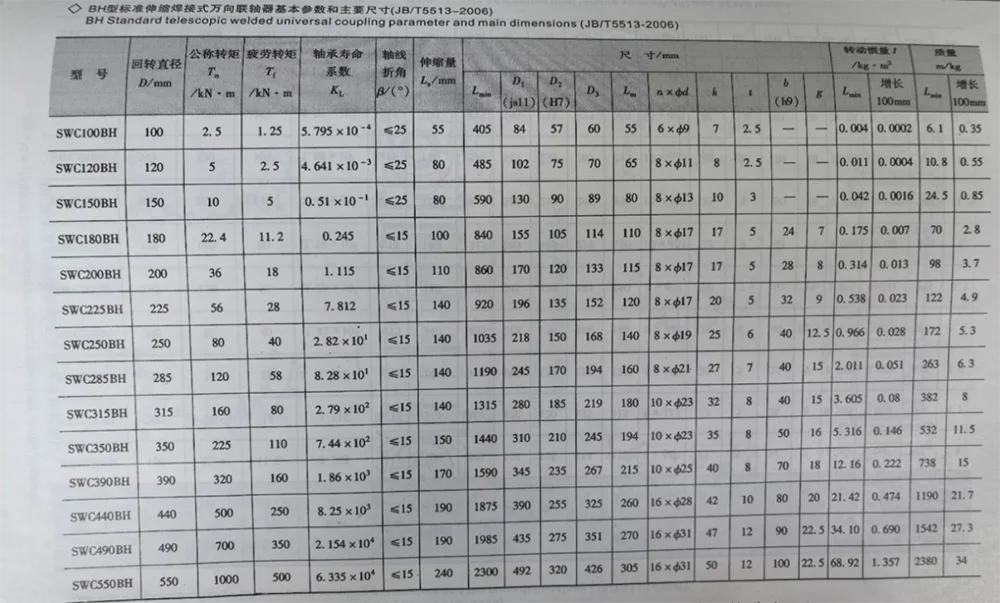

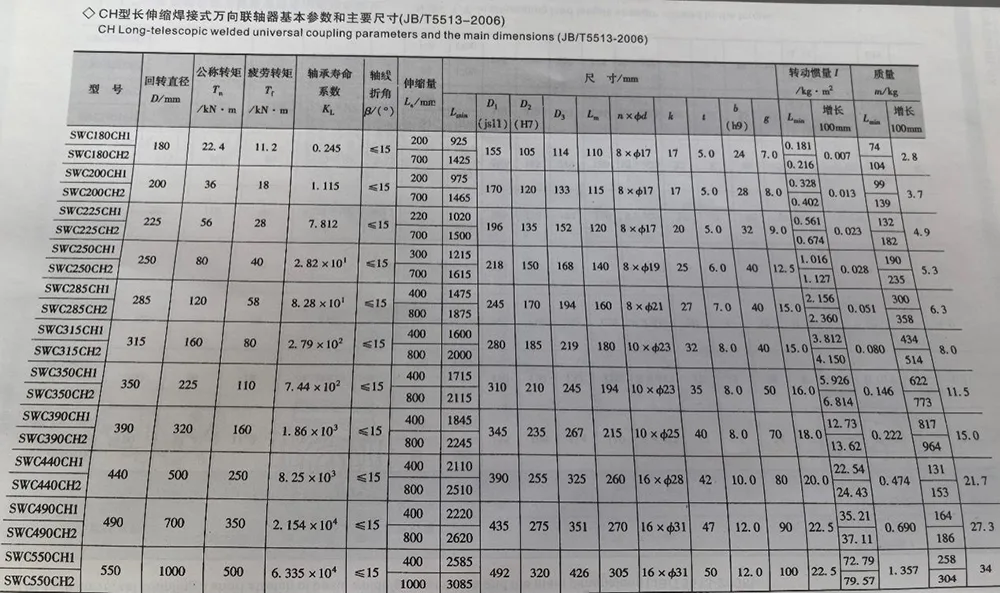

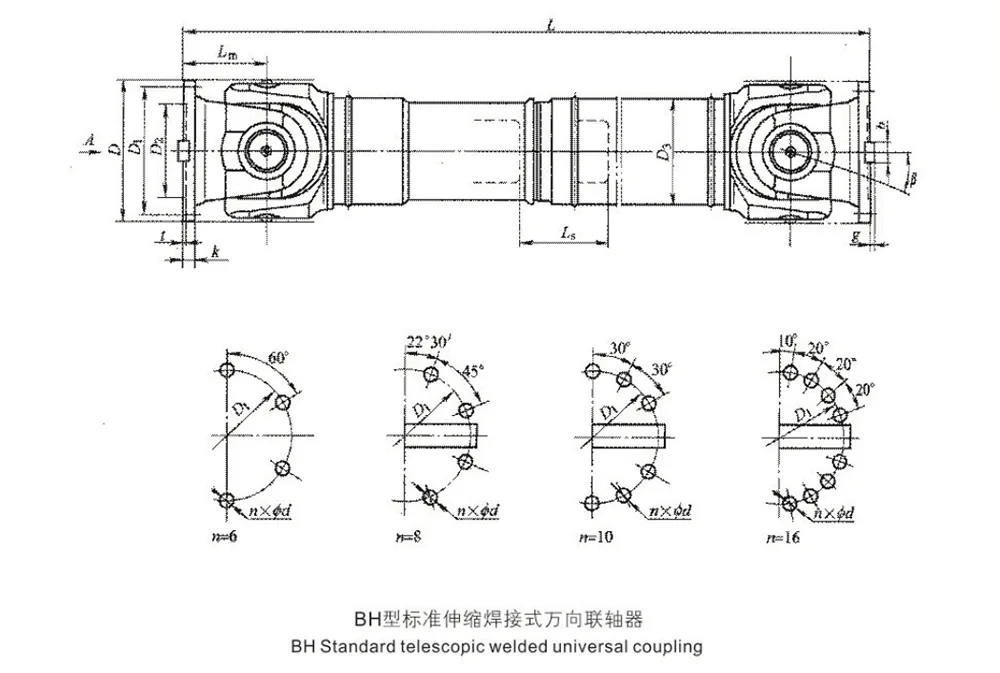

1) قطر الدوران D = 315 مم، الطول L = 2500 مم BH
اقتران عالمي ملحوم تلسكوبي قياسي:
اقتران SWC315BHx2500 JB/T5513-2006

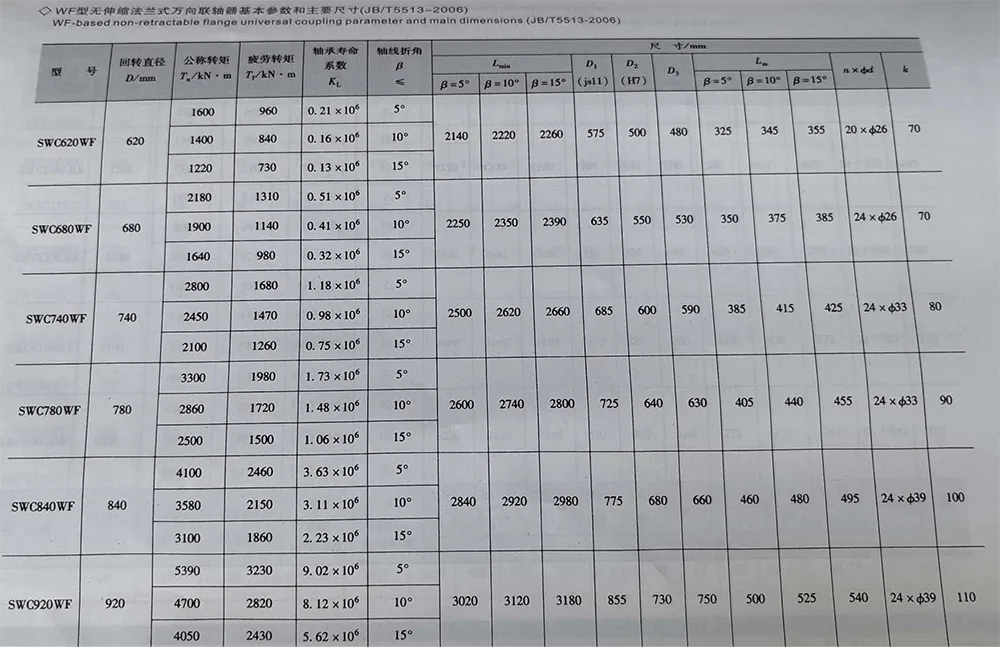

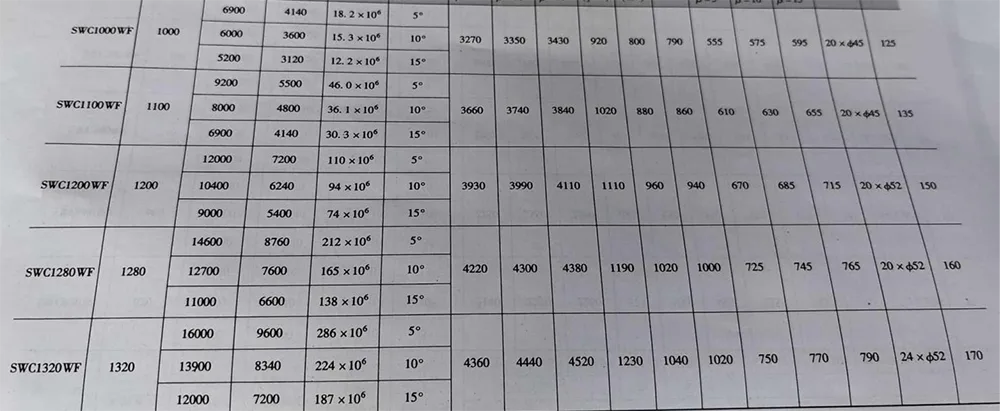

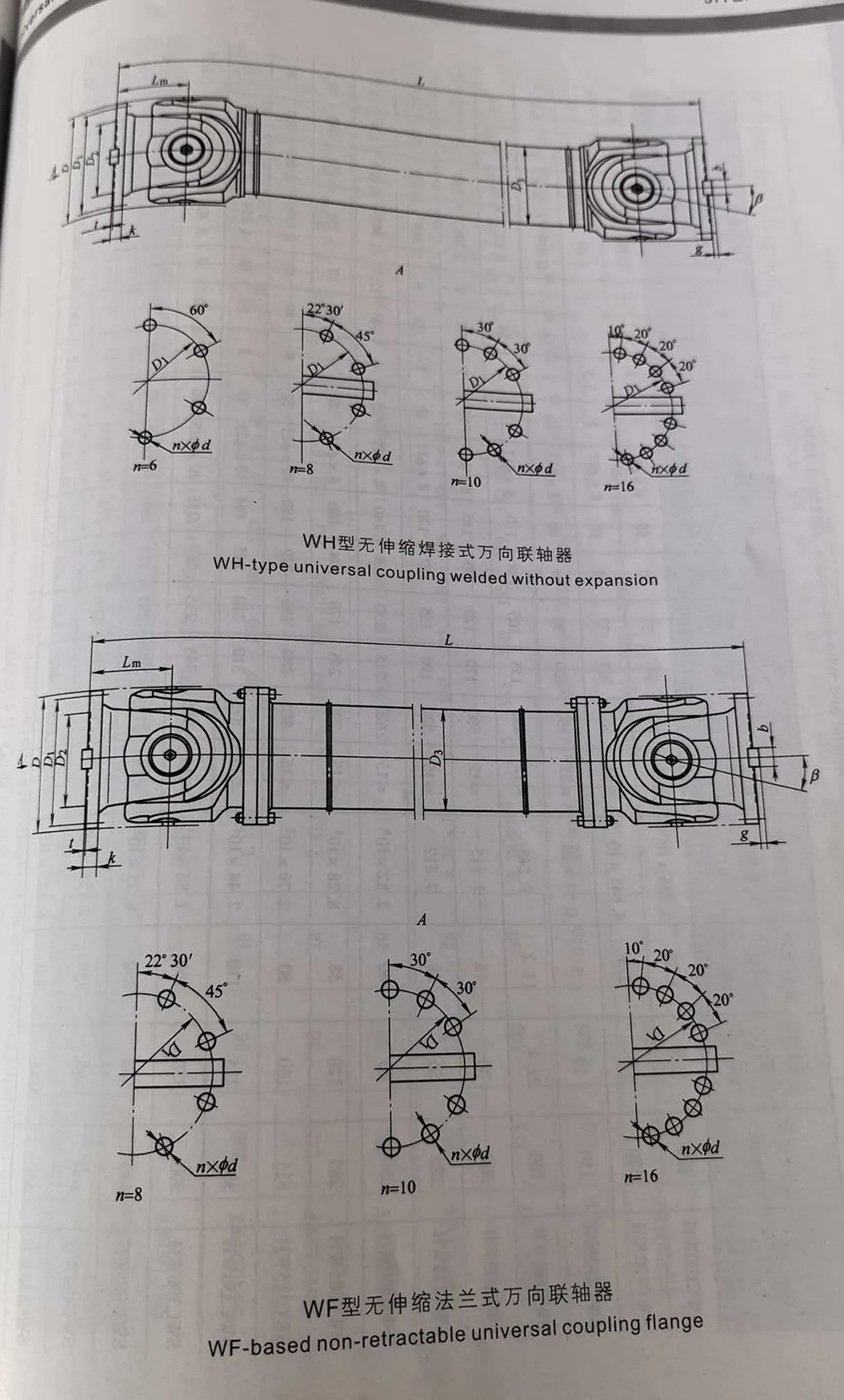

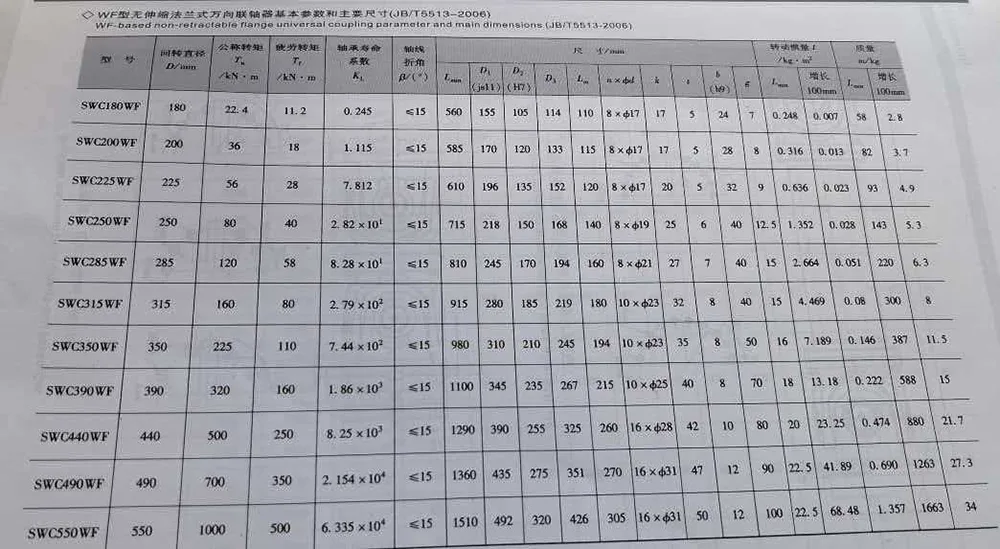

2) قطر الدوران D-440mm، الطول
L = 3200 مم من WF-
اقتران عالمي ذو شفة غير قابل للسحب:
SWC440 WF x 3200 اقتران JB/T5513-2006

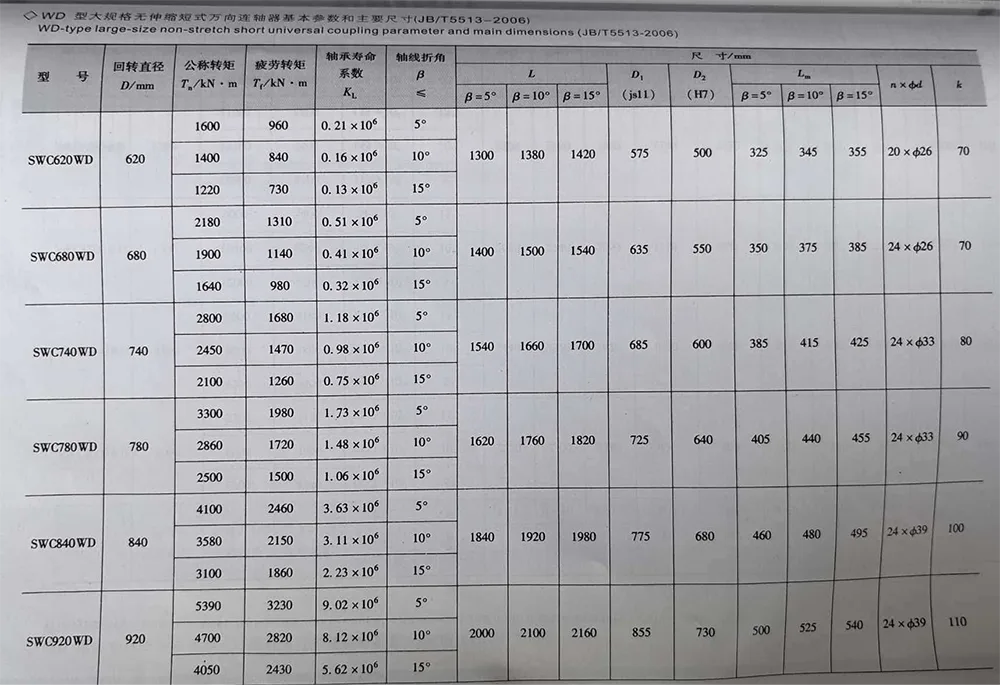

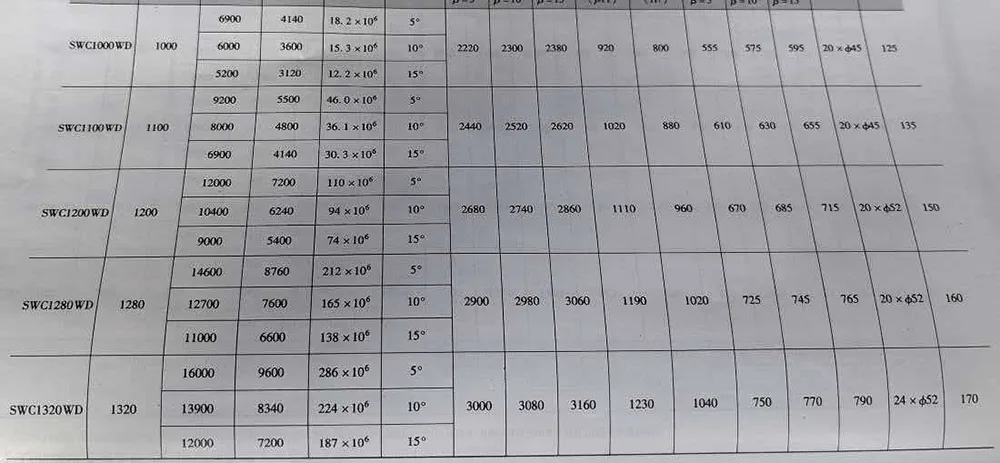

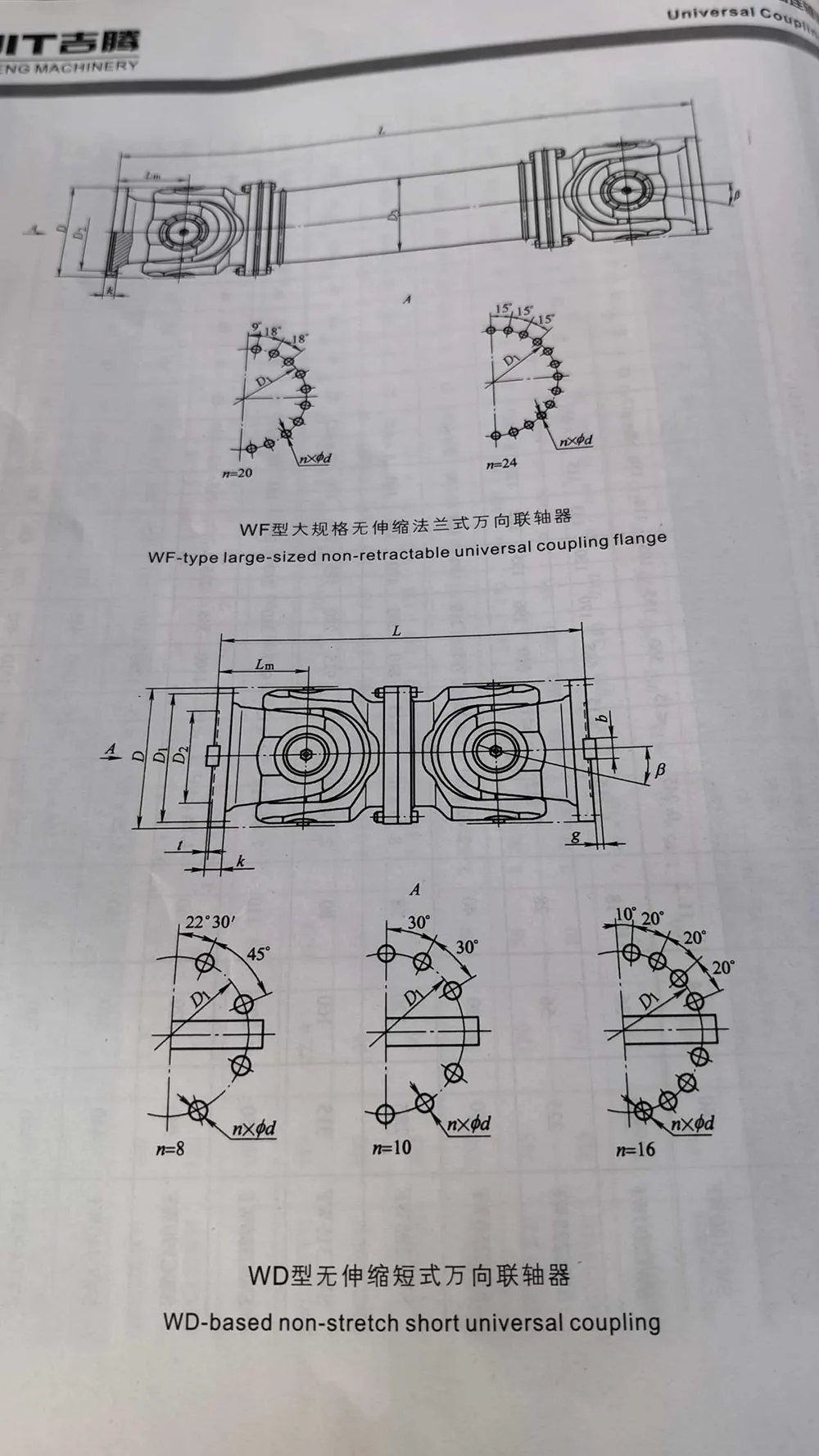

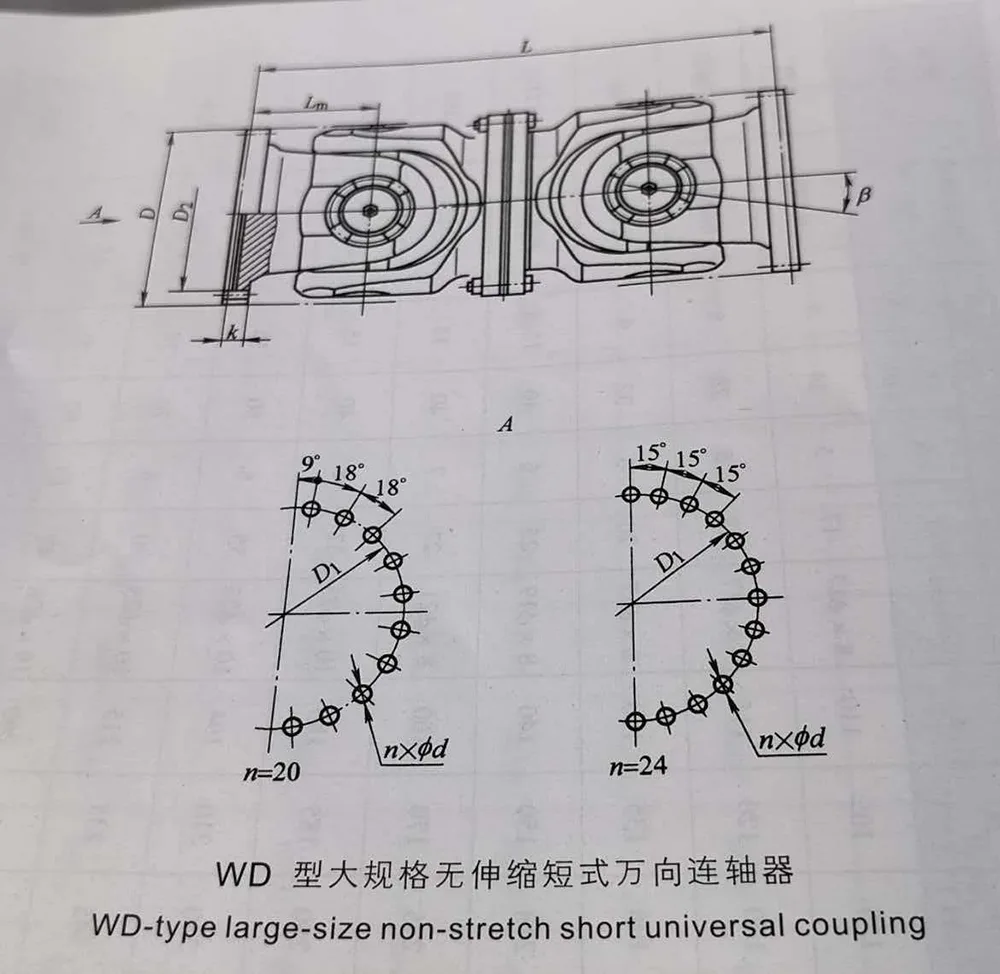

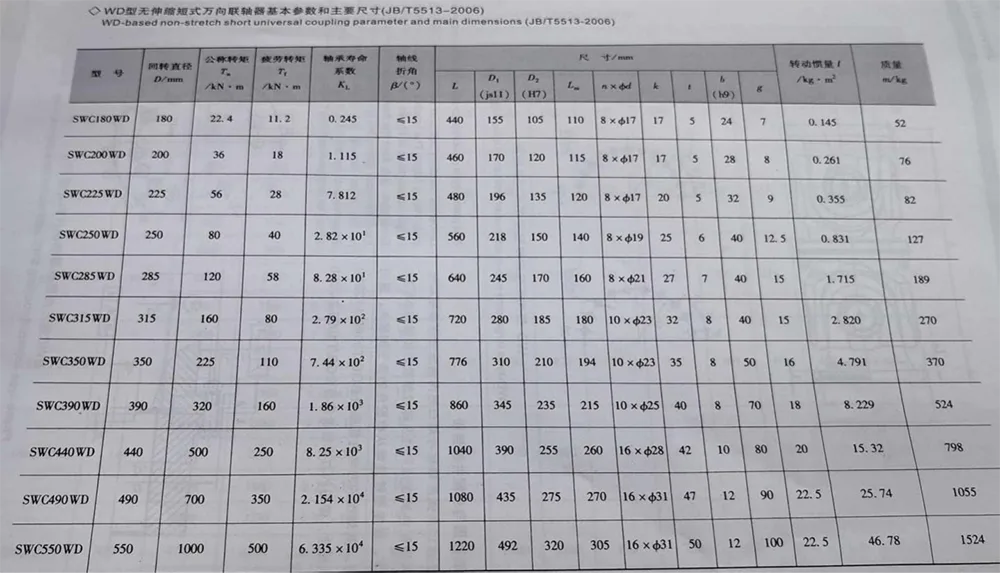

3) قطر الدوران D = 350 مم من القصير غير القابل للتمدد القائم على WD
اقتران عالمي: اقتران SWC350WD JB / T5513-2006

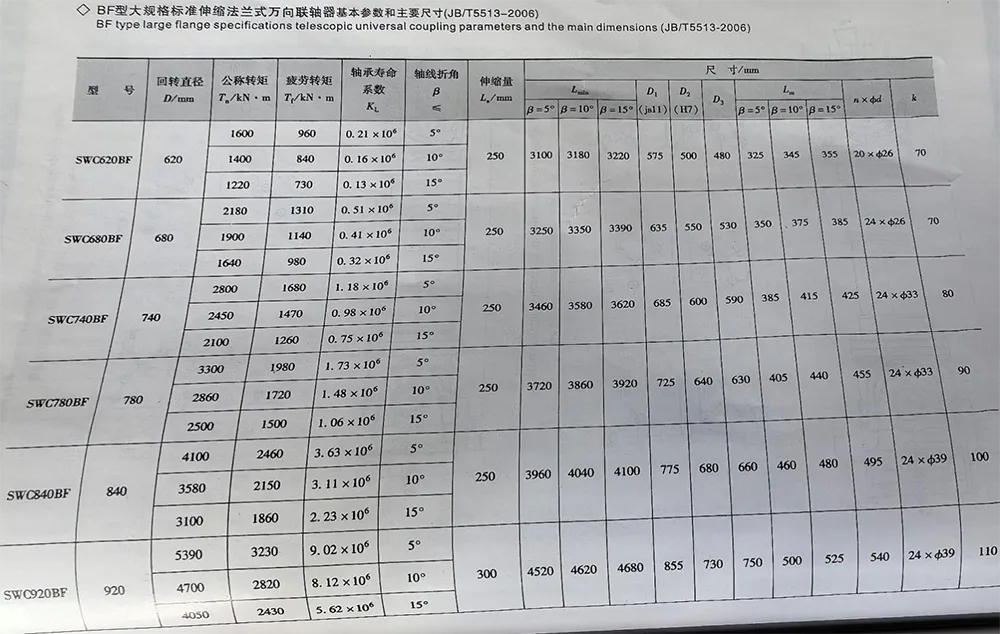

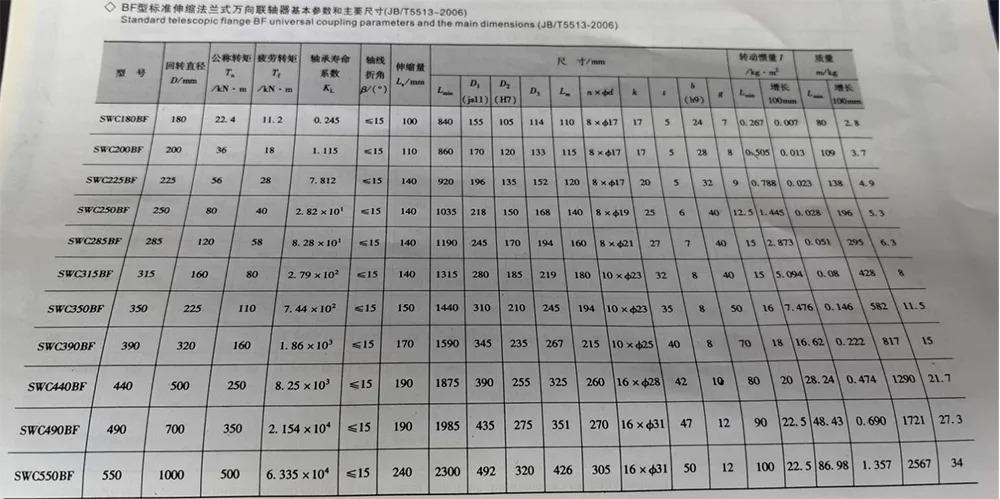

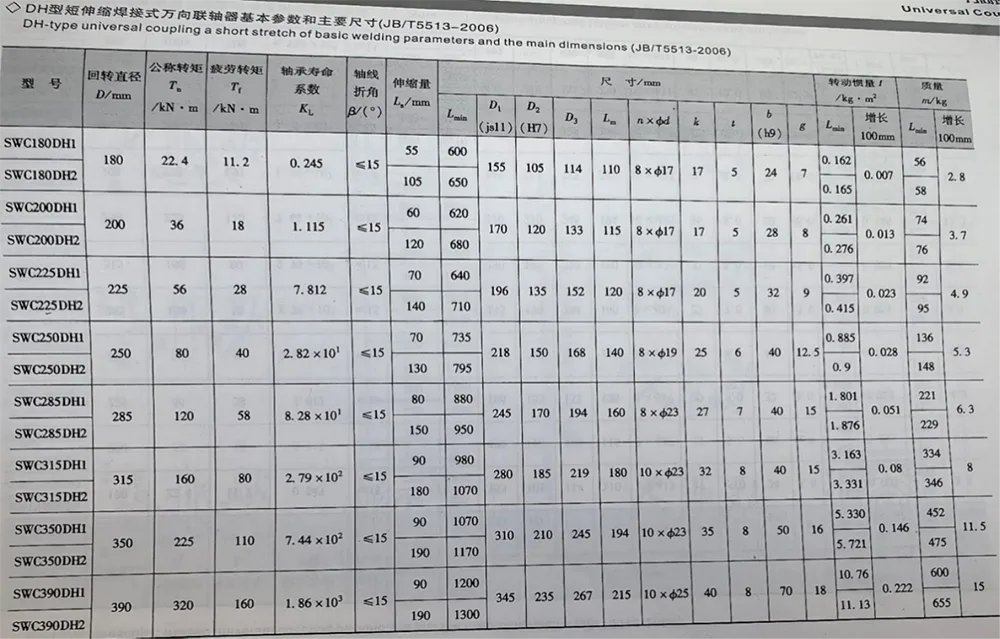

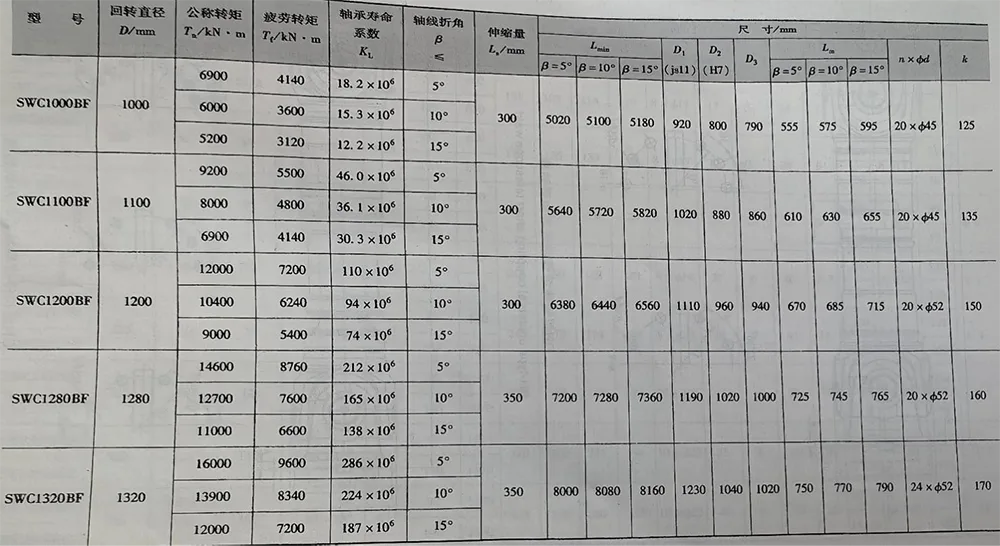

ملحوظة: 1. Tf-in قوة تعب الحمل المتناوب المسموح بها من خلال عزم الدوران.
2. Lmin-تقصير الحد الأدنى للطول.
3. طول التثبيت L، يحدد حسب الحاجة.
ملحوظة: 1. Tf-in قوة تعب الحمل المتناوب المسموح بها من خلال عزم الدوران.
2. Lmin-تقصير الحد الأدنى للطول.
3. طول التثبيت L، يحدد حسب الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
2. Lmin - تقصير الحد الأدنى للطول.
3. L - طول التثبيت، تحدده الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
2. Lmin - تقصير الحد الأدنى للطول.
3. L - طول التثبيت، تحدده الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
2. Lmin - تقصير الحد الأدنى للطول.
3. L - طول التثبيت، تحدده الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
2. Lmin - تقصير الحد الأدنى للطول.
3. L - طول التثبيت، تحدده الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
2. Lmin - تقصير الحد الأدنى للطول.
3. L - طول التثبيت، تحدده الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
2. Lmin - تقصير الحد الأدنى للطول.
3. L - طول التثبيت، تحدده الحاجة.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
1.L - مدة التثبيت، تحدد حسب الحاجة.

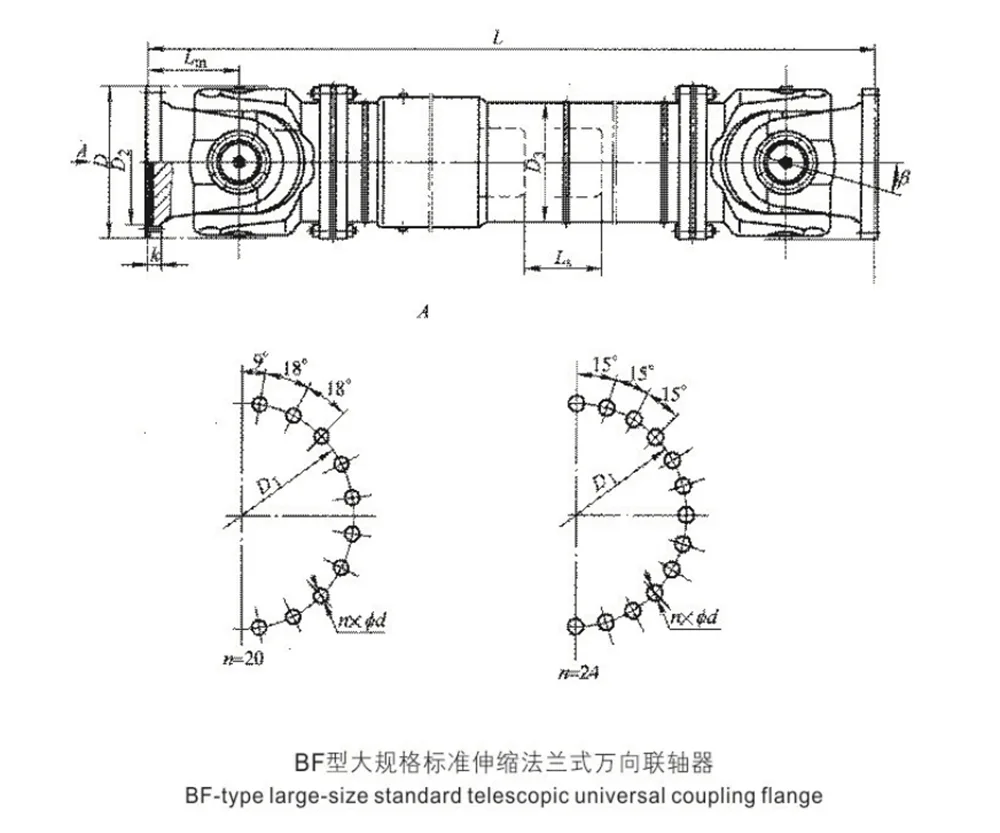

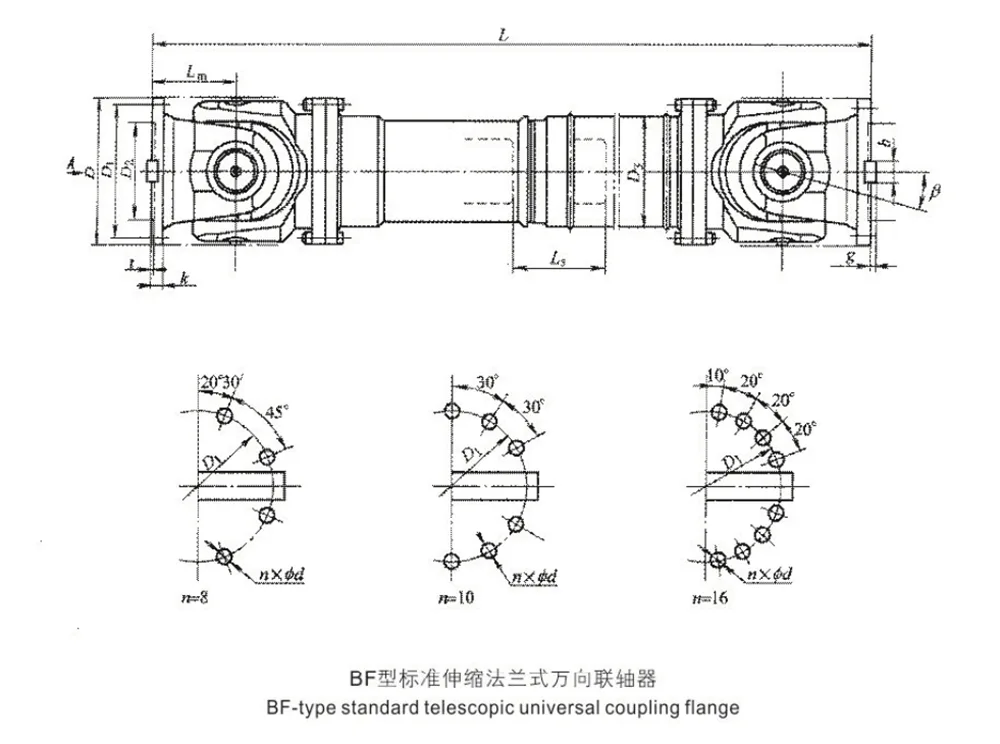

تقوم أداة التوصيل الشاملة التلسكوبية بتوصيل الحواف عند كلا الطرفين بمكونات التزاوج الأخرى عبر مسامير وصواميل عالية القوة. يجب أن تتوافق أبعاد توصيل مكونات التزاوج وعزم الربط المسبق للمسمار مع أحكام الشكل 53-4 والجدول 53-4. يجب تثبيت مسامير التوصيل فقط من جانب شفة مكونات التزاوج، ويجب ربط الصواميل مسبقًا من الجانب المقابل. يجب أن تتوافق الخواص الميكانيكية للمسامير مع متطلبات الدرجة 10.9 المحددة في GB/T 3098.1-2000، ويجب أن تتوافق الخواص الميكانيكية للصواميل مع متطلبات الدرجة 10 المحددة في GB/T 3098.2-2000.
ملحوظة: 1. Tf - في قوة إجهاد الحمل المتناوبة التي يسمح بها عزم الدوران.
1.L - مدة التثبيت، تحدد حسب الحاجة.
